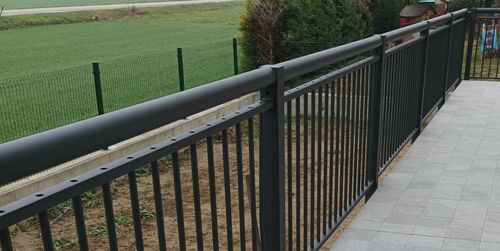

Garde-fou en acier MALVASIA

à barreauxnon spécifiénon spécifié

Description
Le garde-corps Malvasia d'EMMEGI Spa est conçu pour assurer résistance mécanique, durabilité et simplicité de montage. Il est particulièrement adapté aux applications résidentielles et répond aux exigences du D.M. 14 juin 1989, n. 236, avec une hauteur minimale de 1 100 mm et l'inaccessibilité à une sphère de diamètre 100 mm. Il est dimensionné pour résister à une charge horizontale linéaire d'exercice jusqu'à 200 daN/m (2,0 kN/m).

Voeux de cahier des charges
Le garde-corps modèle Malvasia est un système modulaire composé de montants, d'une main courante et de panneaux de remplissage en éléments tubulaires verticaux. La main courante supérieure est constituée d'un tube en acier Ø 80×3 mm fixé aux montants par des plaques de fixation. Les montants verticaux sont réalisés en profilé IPE 100 et munis d'une platine de base avec quatre trous pour le scellement à la structure porteuse à l'aide de tiges filetées, chevilles mécaniques ou systèmes équivalents. Le remplissage est constitué de panneaux de type Malvasia formés par des profilés en U 50×25×2 mm sur lesquels sont soudés des éléments verticaux en tube d'acier Ø 20 mm, disposés avec un entraxe de 117 mm, garantissant un espace libre entre éléments de 97 mm. L'entraxe standard des montants est de 1 992 mm.

Caractéristiques

• Vérifié pour une charge horizontale de 200 daN/m appliquée sur la surface de la main courante.
• Les éléments du panneau sont disposés pour limiter l'escalade conformément à la norme UNI 10809.
• Inaccessible à une sphère de diamètre 100 mm selon D.M. 14/06/1989.

Composants
Panneaux

• Matériau : acier carbone UNI EN 10025 S235JR.
• Éléments verticaux : tubes Ø 20 mm.
• Éléments horizontaux : profilés en U 50×25×2 mm (supérieur et inférieur).
• Distance entre éléments verticaux : 97 mm (entraxe 117 mm).

Main courante

• Matériau : acier carbone UNI EN 10025 S235JR.
• Tube Ø 80 mm, épaisseur 3 mm.
• Extrémités de la main courante équipées de plaques 100×27×5 mm avec 2 trous Ø 10 mm pour fixation aux montants.

Montants

• Matériau : acier carbone UNI EN 10025 S235JR.
• Profil IPE 100 avec platine de base à sceller dimensions 170×170 mm, épaisseur 10 mm avec 4 trous Ø 15 mm.

Éléments de fixation

• Matériau : acier inox AISI 304.
• Panneau‑montant : n. 2+2 boulons TDE M10×30 (standard); antivol TTQST M10×30 (sur demande).
• Main courante‑montant : n. 2+2 boulons M10.

Revêtement

• Zingage à chaud selon UNI EN ISO 1461.
• Peinture en résine polyester thermodurcissable sur matériau galvanisé à chaud, couleurs selon tableau RAL (sur demande).

Dimensions standard

• Largeur du panneau : 1 992 mm.
• Hauteur de la main courante : 1 100 mm.
• Entraxe entre montants : 1 992 mm.

Références normatives

• D.M. 17 janvier 2018 – Normes techniques pour les constructions (NTC 2018).
• Circulaire C.S.LL.PP. 21 janvier 2019, n. 7 – Instructions d'application des NTC 2018.
• D.M. 14 juin 1989, n. 236 (exigences dimensionnelles et inaccessibilité à une sphère de 100 mm).

Caractéristiques / Spécifications techniques

• Matériau de la structure : acier carbone UNI EN 10025 S235JR.
• Éléments verticaux du panneau : tubes Ø 20 mm, entraxe éléments 117 mm, espace libre 97 mm.
• Éléments horizontaux du panneau : profilés en U 50×25×2 mm (supérieur et inférieur).
• Main courante : tube Ø 80 mm, épaisseur 3 mm; plaques d'extrémité 100×27×5 mm avec trous Ø 10 mm.
• Montants : profilé IPE 100; platine de base 170×170 mm, épaisseur 10 mm, 4 trous Ø 15 mm.
• Largeur panneau / entraxe montants : 1 992 mm.
• Hauteur main courante : 1 100 mm.
• Résistance : charge horizontale d'exercice vérifiée jusqu'à 200 daN/m (2,0 kN/m).
• Exigence de sécurité : inaccessibilité à une sphère Ø 100 mm (10 cm).
• Revêtement : zingage à chaud selon UNI EN ISO 1461; peinture polyester thermodurcissable éventuelle sur matériau galvanisé à chaud en couleurs RAL.
