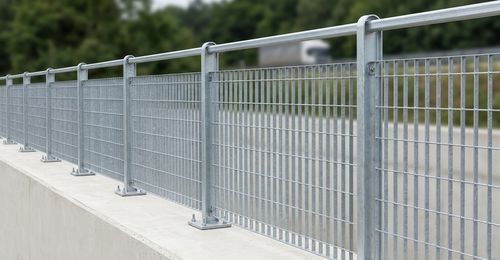

Garde-fou en acier SVEVIA

système tubulairemodulaire

Description
Le parapet Svevia est conçu pour des applications urbaines, périurbaines et résidentielles. Il respecte une hauteur minimale de référence de 1000 mm et n'est pas traversable par une sphère de 100 mm de diamètre. Le système est vérifié pour une charge linéique horizontale d'exercice jusqu'à 200 daN/m (2,0 kN/m).

Rubriques de cahier des charges

• Système modulaire composé de montants, main courante et panneaux de remplissage en grilles électrosoudées.
• Main courante : tube rectangulaire acier 70×40×3 mm, relié aux montants par des plaques de connexion.
• Montants verticaux : profilé laminé IPE 100, fourni avec plaque de base équipée de quatre trous pour fixation par tiges filetées ou systèmes équivalents.
• Remplissage : panneaux Svevia en grille électrosoudée, maille 62×132 mm, complets de cadres supérieurs et inférieurs en plat 25×4 mm.
• Entraxe standard des montants : 1 992 mm.

Caractéristiques générales

• Vérifié pour une charge horizontale de 200 daN/m appliquée sur la surface de la main courante.
• Éléments prévus pour réduire la possibilité d'escalade (conformément à UNI 10809).
• Le parapet n'est pas traversable par une sphère de diamètre 100 mm (conformément au DM 238/1989).

Composants
Panneaux

• Matériau : acier carbone UNI EN 10025 S235JR.
• Grille électrosoudée : maille 62 × 132 mm.
• Éléments verticaux : plats 25×2 mm ou 25×3 mm.
• Éléments horizontaux : ronds Ø 5 mm.
• Distance entre éléments verticaux : 62 mm.
• Distance entre éléments horizontaux : 132 mm.
• Cadres supérieur et inférieur du panneau en plat 25×4 mm, repliés aux extrémités sur 40 mm et munis d'une fente 12×16 mm.

Main courante

• Matériau : acier carbone UNI EN 10025 S235JR.
• Tube 70 × 40 mm épaisseur 3 mm.
• Extrémités de la main courante équipées de deux plaques 100×70×5 mm avec 3 trous Ø 10,5 mm pour fixation aux montants.

Montants

• Matériau : acier carbone UNI EN 10025 S235JR.
• Type : IPE 100 doté d'une plaque de base à cheviller 200×150×10 mm avec 4 trous Ø 15 mm.
• Hauteur du montant : 1126 mm.
• Entraxe des montants : 1992 mm.

Éléments de fixation

• Matériau : acier inox AISI 304.
• Panneau-montant : 2+2 boulons TDE M10×30 (standard) ; antivol TTQST M10×30 sur demande.
• Main courante-montant : 3+3 boulons M10.
• Plaque de base : 4+4 tiges filetées M12 longueur 180 mm (non fournies).

Revêtement

• Galvanisation à chaud selon UNI EN ISO 1461.
• Peinture polyester thermodurcissable sur matériau galvanisé à chaud en couleurs tableau RAL.

Dimensions standard

• Hauteur de la main courante : 1100 mm.
• Entraxe standard entre montants : 1992 mm.

Références normatives

• D.M. 17 gennaio 2018 – Normes techniques pour la construction (NTC 2018).
• Circulaire C.S.LL.PP. 21 gennaio 2019, n. 7 – Instructions d'application des NTC 2018.

Caractéristiques / spécifications techniques

• Appellation commerciale : Svevia.
• Matériau structure et panneaux : acier carbone UNI EN 10025 S235JR.
• Type de maille : électrosoudée, 62×132 mm.
• Main courante : tube 70×40×3 mm.
• Montants : IPE 100, hauteur 1126 mm, plaque de base 200×150×10 mm avec 4 trous Ø 15 mm.
• Entraxe montants : 1992 mm.
• Charge horizontale vérifiée : 200 daN/m (2,0 kN/m).
• Protection contre la corrosion : galvanisation à chaud UNI EN ISO 1461 ; possibilité de finition polyester RAL.
• Éléments de fixation en acier inox AISI 304 ; boulonnerie selon cahier des charges.
• Hauteur minimale de référence : 1000 mm ; non traversable par sphère Ø 100 mm.
