Garde-fou en acier BRIDGE

système tubulairemodulaire

Description
Le garde-corps Bridge est conçu pour garantir résistance mécanique, durabilité et facilité de montage. Il est particulièrement adapté à la protection des cheminements piétons en contexte routier, urbain et extra-urbain. Il est dimensionné pour résister à une charge horizontale linéaire d'exploitation jusqu'à 150 daN/m (1,5 kN/m).

Voci di capitolato
Le garde-corps Bridge est un système modulaire composé de montants, main courante et panneaux de remplissage en grillette électrosoudée. La main courante supérieure est constituée d'un tube carré en acier 40×40×3 mm, relié aux montants par des platines de fixation spécifiques. Les montants verticaux sont réalisés en tube rectangulaire 80×40×4 mm et sont équipés d'une platine de base avec quatre trous pour la fixation à la structure porteuse. Le remplissage est formé par des panneaux en grillette électrosoudée modèle Svevia, maille 62×132 mm, complets de cadres supérieur et inférieur en plat 25×4 mm. La distance nette entre montants est de 2 014 mm.

Caractéristiques

• Conçu pour un usage piéton ordinaire
• Vérifié pour une charge horizontale de 150 daN/m (1,5 kN/m) appliquée sur la surface de la main courante
• Éléments disposés pour limiter l'escalade selon UNI 10809
• Imperméable au passage d'une sphère de 100 mm de diamètre selon DM 238/1989

Composants
Panneaux

• Matériau : acier carbone UNI EN 10025 S235JR
• Maille grillette : 62 × 132 mm
• Éléments verticaux : plats 25×2 mm
• Éléments horizontaux : ronds Ø 5 mm
• Espacement entre éléments verticaux : 62 mm
• Espacement entre éléments horizontaux : 132 mm
• Cadres supérieur et inférieur du panneau en plat 25×4 mm

Main courante

• Matériau : acier carbone UNI EN 10025 S275JR
• Tube carré 40×40 mm, épaisseur 3 mm

Montants

• Matériau : acier carbone UNI EN 10025 S275JR
• Tube rectangulaire 80×40×4 mm
• Platine de base pour scellement dimensions 180×120 mm, épaisseur 15 mm avec 4 trous Ø 14 mm

Revêtement

• Zingage à chaud selon UNI EN ISO 1461
• Peinture en résine polyester thermodurcissable sur matériau zingué à chaud aux couleurs RAL

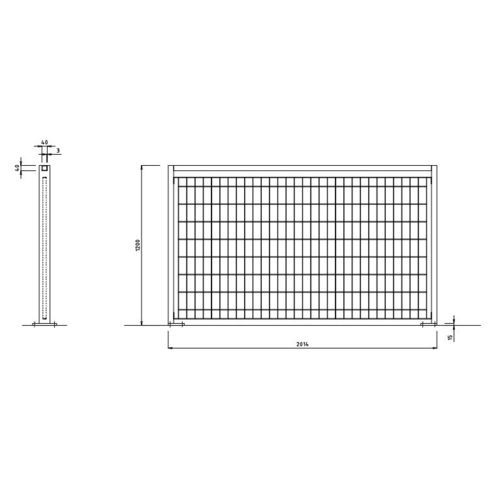

Dimensions standard

• Distance nette entre montants : 2014 mm
• Hauteur supérieure de la main courante : 1200 mm

Références normatives

• Décret Ministériel 17 janvier 2018 – Normes Techniques pour la Construction (NTC 2018)
• Eurocode 3 – Calcul des structures en acier
• UNI 10806:1999 – Garde-corps métalliques : critères de conception et exigences
• UNI 10809:1999 – Essais de résistance des garde-corps métalliques

Caractéristiques techniques

• Dénomination modèle : Bridge
• Usage prévu : protection des cheminements piétons (routier, urbain, extra-urbain)
• Résistance à la charge horizontale : 150 daN/m (1,5 kN/m)
• Panneau grillette : modèle Svevia, maille 62×132 mm, matériau S235JR
• Cadres panneau : plat 25×4 mm
• Main courante : tube carré 40×40×3 mm en S275JR
• Montants : tube rectangulaire 80×40×4 mm en S275JR avec platine base 180×120×15 mm (4 trous Ø 14 mm)
• Distance entre montants : 2014 mm
• Hauteur main courante : 1200 mm
• Traitements de surface : zingage à chaud UNI EN ISO 1461 ; possible peinture polyester sur zingage en couleurs RAL
• Exigence de sécurité : inaltérable au passage d'une sphère Ø 100 mm
