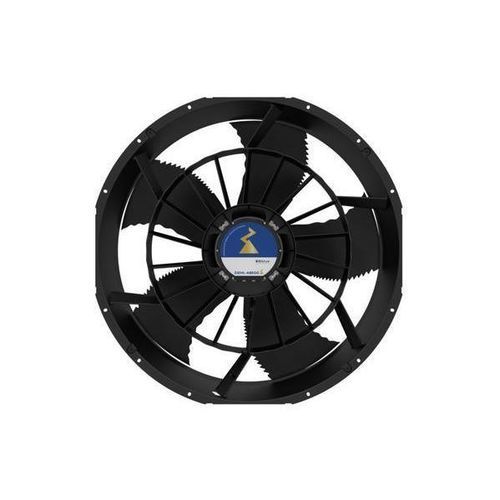

Ventilateur axial ZAPLUS

gainableportableindustriel

Présentation
Le caisson ZAplus (diamètres nominaux 450–1 000 mm) est un boîtier à buse injecté, conçu par simulation CFD pour optimiser le flux d'air et l'acoustique. Le système associe une géométrie de buse complète avec des pales biomimétiques FE2owlet/FE3owlet, des aubes guides intégrées et un court diffuseur côté pression afin d'améliorer la pression utile et de réduire le bruit. ZAplus peut être installé en retrofit sur des systèmes existants pour augmenter le débit d'air et diminuer les coûts d'exploitation tout en limitant les émissions sonores.

Spécification du produit
ZAplus est un système de caisson modulaire comprenant une buse optimisée avec aubes guides, suspension moteur et court diffuseur, avec option de diffuseur haut de gamme (ZAplus+). Le caisson est fabriqué par injection plastique ; la buse est en matériau composite haute performance. Les pales disponibles sont de type biomimétique FE2owlet et FE3owlet. L'ensemble est proposé en technologies AC ou ECblue (rotor externe avec contrôleur intégré) et permet un débit d'air entièrement réglable en vitesse pour la CVC industrielle, la réfrigération, la technique des systèmes et les technologies énergétiques.

Propriétés et caractéristiques

• Système de ventilation étudié avec géométrie de buse optimisée pour la performance
• Coûts d'exploitation réduits grâce à l'optimisation aérodynamique et au profil de pales silencieux
• Débit d'air entièrement contrôlable en vitesse pour une grande flexibilité d'exploitation
• Buse résistante à la corrosion en matériau composite haute performance
• Fonctionnement régulier et longue durée de vie grâce à l'équilibrage dynamique en deux niveaux
• Capacité de traitement d'air augmentée avec le diffuseur haut de gamme optionnel (ZAplus+)
• Manipulation réduite : livré sans emballage supplémentaire
• Conforme à la directive ErP en vigueur
• Nombreuses certifications internationales (VDE, UL, CCC, CE, essais sur banc AMCA, certificats ISO)

Concepts moteurs

• Moteurs à rotor externe
• Technologie ECblue : rotor externe avec contrôleur intégré adapté au ventilateur
• Technologie AC

Applications

• Centrales électriques
• Refroidissement de transformateurs
• Éolien
• Refroidisseurs (chillers)
• Pompes à chaleur
• Centres de données
• Chaîne du froid
• Tours de refroidissement
• Réfrigération industrielle et process
• Compresseurs
• Technologie ferroviaire
• Conteneurs et applications mobiles
• Applications agroalimentaires (nouilles, pâtes, café, thé, épices, tabac, fruits, légumes, fleurs, produits animaux/poissons/produits de la mer)

Caractéristiques techniques

• Diamètres nominaux : 450 mm, 500 mm, 560 mm, 630 mm, 710 mm, 800 mm, 910 mm, 1000 mm
• Fabrication : caisson injecté en plastique ; buse en matériau composite haute performance
• Pales compatibles : FE2owlet, FE3owlet (biomimétiques)
• Aubes guides intégrées et court diffuseur côté pression ; diffuseur haut de gamme optionnel (ZAplus+)
• Équilibrage : équilibrage dynamique en deux niveaux
• Technologies moteur : AC et ECblue (rotor externe ; ECblue avec contrôleur intégré)
• Plage de débit (exemples selon série) : env. 5 070 m³/h à 44 592 m³/h (selon modèle)
• Capacité de pression (exemples selon série) : env. 66 Pa à 639 Pa (selon modèle)
• Options de phase : 1 ~ et 3 ~
• Options de tension (exemples) : 100 V, 130 V, 230 V, 265 V, 400 V, 460 V
• Fréquence : 50 Hz et 60 Hz
• Géométries de sortie : bouche pleine carrée, bouche pleine ronde, avec ou sans grille de protection
• Conforme ErP ; nombreuses certifications internationales (VDE, UL, CCC, CE, essais AMCA, ISO)
