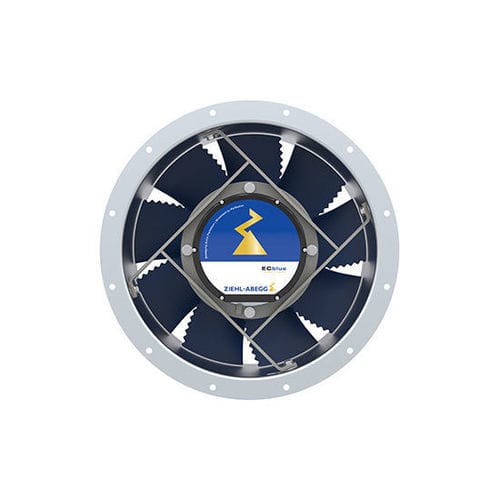

Ventilateur axial MAXVENTOWLET

industrielen acier galvaniséen inox

Présentation
Le ventilateur axial moyenne pression MAXventowlet intègre la géométrie de pales biomimétiques de ZIEHL-ABEGG afin de réduire les émissions acoustiques et d'assurer une forte densité de performance pour les applications de ventilation industrielle. La conception modulaire couvre des diamètres de pales de 315 à 1 400 mm et propose plusieurs configurations de matériaux et de carters pour s'adapter aux exigences du site.

Spécification du produit
Ce ventilateur axial modulaire et performant est configurable selon les spécifications clients. Le design des pales biomimétiques garantit un flux efficace avec réduction du bruit. Options : pales en composite haute performance ZAmid®, autres matériaux de pales, longueurs de carter courtes et longues conformes Eurovent, et technologies moteur AC ou EC (ECblue). La gamme MAXventowlet respecte la Directive ErP en vigueur et est disponible en configurations ATEX catégories 2 et 3. Performances : débits jusqu'à 144 500 m3/h et pressions statiques jusqu'à 2 200 Pa.

Caractéristiques et points forts

• Réduction des émissions sonores grâce à la géométrie biomimétique des pales
• Angle de pale réglé en usine combiné au nombre de pales pour un ajustement optimal au point de fonctionnement
• Options de carter court et long selon Eurovent (tailles 315–1 400 mm)
• Matériaux de carter : acier galvanisé, inox 304 ou 316L ; peinture ou galvanisation à chaud en option
• Équilibrage dynamique sur deux niveaux pour un fonctionnement régulier et une longue durée de vie
• Conforme à la Directive ErP
• Conçu pour atmosphères explosives : zones 1 & 2 (gaz) et 21 & 22 (poussières) selon la Directive 2014/34/UE

Concepts moteurs

• Moteurs à rotor interne
• Moteurs à rotor externe
• Normes moteur IEC, NEMA et autres disponibles sur demande
• Technologie ECblue avec contrôleur intégré adapté au ventilateur disponible

Version antidéflagrante (détails sélectionnés)

• Disponible en 14 tailles (315–1 400 mm)
• Classe de température T4 / T125°C
• Groupe d'équipement IIB + H2 / IIIC
• Option moteur à rotor interne (AC)
• EPL : Gb / Gc / Db / Dc
• Zones : 1 / 2 / 21 / 22
• Type de protection d'allumage du moteur : Ex db / Ex db eb
• Type de protection d'allumage du ventilateur : Ex h (sécurité constructive « c »)
• Températures ambiantes utilisables de -20/-60 à +40/+60 °C selon configuration
• Certificats : ATEX, IECEx

Caractéristiques / spécifications techniques

• Série / Modèle : MAXventowlet
• Design des pales : biomimétique, composite haute performance ZAmid® (léger, résistant à la corrosion)
• Tailles disponibles : 315 mm à 1 400 mm (14 tailles)
• Débit max. : jusqu'à 144 500 m3/h
• Pression statique max. : jusqu'à 2 200 Pa
• Carter : acier galvanisé, inox 304 ou 316L ; revêtement ou galvanisation à chaud en option
• Longueurs de carter : court et long selon Eurovent
• Équilibrage : équilibrage dynamique sur deux niveaux
• Technologies moteur : rotor interne AC, EC (ECblue), rotor externe ; IEC, NEMA et autres sur demande
• Protection contre les explosions : catégories ATEX 2 et 3 ; options pour zones 1/2/21/22 ; EPL Gb/Gc/Db/Dc
• Classes de température et plages ambiantes : T4 / T125°C ; fonctionnement de -20/-60 à +40/+60 °C selon configuration
• Conformité / Certificats : conforme à la Directive ErP ; ATEX et IECEx disponibles ; certificats supplémentaires sur demande
