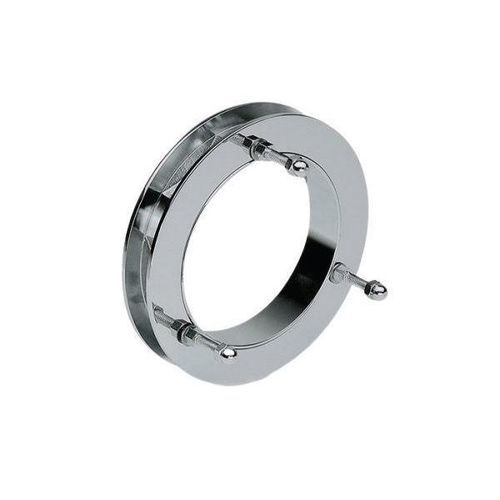

Fenêtre acoustique VA224

en inoxfixeà double vitrage

Caractéristiques générales

• Plaques de serrage pour verre en tôle inox AISI 304 de 4 mm d’épaisseur
• Vis en acier inoxydable A2
• Joints de serrage pour verre en matériau liège caoutchouc
• Finitions : Inox brillant – Inox satiné

Dimensions recommandées de la porte

• Épaisseur verre 10 mm (T)
• Épaisseur verre 12 mm (T V12)
• Dimensions porte 1100 x 2500 mm
• Charge 70 kg par unité

Options sur demande

• Finitions électrolytiques
• Couleurs RAL
• Pièces VG avec angles spéciaux
• Pièces spéciales selon besoins

Variations

• VA180 — Trou parole verre 10 mm
• V1212 — Trou parole verre 12 mm
• VA218 — Trou parole verre 18 mm
• VA224 — Trou parole verre 24 mm
• VA2540 — Trou parole télescopique pour épaisseur verre de 25 mm à 40 mm

Usinage du verre
Opérations et gabarits d’usinage disponibles pour adaptations (ex. trous/entailles spécifiques au modèle).

Caractéristiques / spécifications techniques

• Marque : TRIVEL
• Modèle : VA224
• Application : Fenêtre acoustique / Trou parole verre
• Matériaux : plaques en tôle inox AISI 304 de 4 mm
• Visserie : acier inoxydable A2
• Joints : liège caoutchouc
• Finitions disponibles : Inox brillant, Inox satiné (finitions électrolytiques et couleurs RAL sur demande)
• Épaisseur verre compatible : 24 mm (VA224) ; autres variantes pour 10 mm, 12 mm et version télescopique 25–40 mm
• Dimensions recommandées porte : 1100 x 2500 mm
• Charge maximale par unité : 70 kg
• Options : pièces spéciales et usinage sur demande
