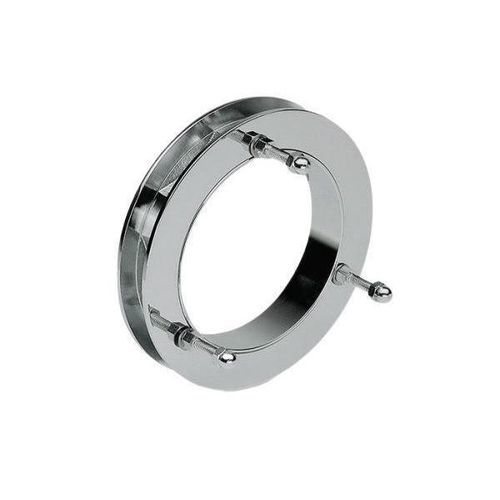

Fenêtre acoustique VA180

en inoxfixeà double vitrage

Résumé
Fenêtre acoustique conçue pour l’intégration dans portes et cloisons vitrées ; disponibles en variantes selon l’épaisseur du verre, y compris une version télescopique pour 25–40 mm.

CARACTÉRISTIQUES GÉNÉRALES

• Plaques de serrage pour verre en tôle inox AISI 304 de 4 mm d’épaisseur
• Vis en acier inoxydable A2
• Joints de serrage pour verre en matériau liège-caoutchouc
• Finitions : Inox brillant, Inox satiné

DIMENSIONS RECOMMANDÉES DE LA PORTE

• Épaisseur verre compatible : 10 mm (principal), 12 mm (variante V1212)
• Variante télescopique pour épaisseur verre 25–40 mm (VA2540)
• Dimensions porte recommandées : jusqu’à 1100 x 2500 mm
• Charge maximale : 70 kg par unité

OPTIONS SUR DEMANDE

• Finitions électrolytiques
• Couleurs RAL
• Pièces VG avec angles spéciaux
• Pièces spéciales sur mesure selon spécification

VARIANTES / MODÈLES DISPONIBLES

• VA180 – Trou parole verre 10 mm
• V1212 – Trou parole verre 12 mm
• VA218 – Trou parole verre 18 mm
• VA224 – Trou parole verre 24 mm
• VA2540 – Trou parole télescopique pour épaisseur verre de 25 mm à 40 mm

INFORMATIONS TECHNIQUES
Plans techniques et détails d’usinage du verre fournis à titre de référence ; l’usinage montre l’encoche/profil requis pour l’installation.

CARACTÉRISTIQUES / SPÉCIFICATIONS TECHNIQUES

• Marque : TRIVEL
• Modèle : VA180
• Matériaux : plaques de serrage inox AISI 304 (4 mm), vis inox A2
• Joints : liège-caoutchouc
• Finitions : Inox brillant, Inox satiné (finitions électrolytiques et couleurs RAL sur demande)
• Épaisseurs de verre compatibles : 10 mm, 12 mm ; variante télescopique 25–40 mm
• Dimensions de porte recommandées : jusqu’à 1100 x 2500 mm
• Charge maximale : 70 kg par unité
