Ventilateur centrifuge RS
extracteurgainableindustriel

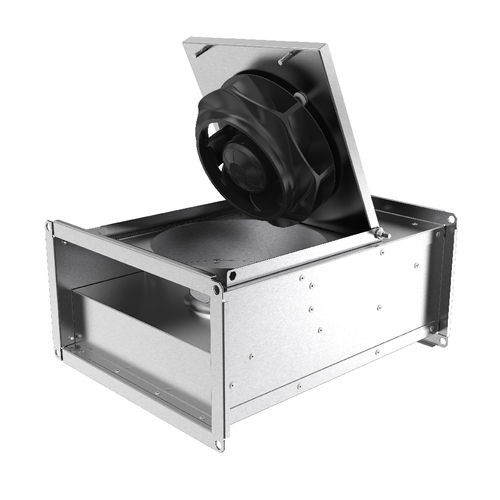

Ventilateur centrifuge - RS - Systemair - extracteur / gainable / industriel
Ventilateur centrifuge - RS - Systemair - extracteur / gainable / industriel
Ajouter à mes favoris
Ajouter au comparateur

Caractéristiques

Technologie
extracteur, centrifuge
Installation
gainable
Secteur
professionnel, industriel
Espace d'application
d'intérieur
Matériau
en acier galvanisé
Disponibilité couleur
argenté
Autres caractéristiques
acoustique, à haute température
Débit d'air

Max: 8 755 m³/h
(309 179,9 ft³/h)

Min: 0 m³/h
(0 ft³/h)

Niveau de bruit

63 dB

Poids

55 kg
(121,25 lb)

Hauteur

500 mm
(20 in)

Largeur

800 mm
(31 in)

Longueur

Max: 1 040 mm
(41 in)

Min: 740 mm
(29 in)

Puissance

1 177 W

Description

Présentation
  • Ventilateur de gaine rectangulaire de la série RS pour insufflation et extraction d'air dans des installations CVC industrielles et tertiaires. Conçu pour des débits importants avec options d'isolation acoustique et thermique.
  • Variante isolée disponible (RSI) avec 50 mm de laine de roche pour isolation acoustique et thermique.
  • Disponible avec moteurs à rotor extérieur AC ou EC haute efficacité, pour fonctionnement 50 Hz et 60 Hz.
  • Conception facilitant la maintenance avec trappe d'accès basculante ; installation possible dans toutes les positions.


Principales caractéristiques
  • Carrosserie : tôle acier galvanisée, classe de corrosion C3. La variante isolée RSI intègre 50 mm d'isolation acoustique/thermique. La trappe de service porte l'ensemble ventilateur pour un démontage et un nettoyage facilités. Boîte à bornes externe, indice de protection IP54.
  • Roue : roue radiale à aspiration simple avec aubes courbées vers l'arrière, en composite renforcé fibres de verre ; équilibrage dynamique (VDI 2060, G 6.3) adapté aux moteurs à rotor extérieur.
  • Moteurs : variantes AC ou EC à rotor extérieur. Les moteurs EC intègrent protection électronique, protection contre blocage et démarrage progressif ; de nombreuses variantes EC offrent potentiomètre (0–10 V) et signaux Modbus/alarme. Les moteurs AC peuvent comporter contacts thermiques (TK) ou nécessiter une protection externe. Options de commande : régulateurs à paliers, régulation continue ou convertisseurs de fréquence (accessoires).
  • Installation : brides d'entrée/sortie rectangulaires (standard PG20). Utiliser des raccords flexibles pour éviter la transmission des vibrations vers le réseau de gaines. Adapté à l'installation en intérieur et aux températures de fonctionnement élevées selon spécifications.


Certifications & durabilité
  • Conforme à ErP / Ecodesign (exigences 2018).
  • Déclarations environnementales de produit (EPD) disponibles pour les produits RS associés.
  • Référencé dans les programmes Systemair de durabilité / Green Ventilation et dans les évaluations produit régionales pertinentes le cas échéant.


Caractéristiques techniques
  • Nom de l'article : RS 60-35 EC sileo
  • Numéro d'article : #77064
  • Série / modèle : série RS
  • Type de moteur : EC (variantes AC disponibles)
  • Tension nominale : 230 V
  • Fréquence : 50 Hz (variantes adaptées 60 Hz)
  • Phases : 1~
  • Puissance nominale absorbée : 524 W (0,524 kW)
  • Courant nominal : 2,29 A
  • Vitesse de la roue : 1941 tr/min
  • Débit d'air maximum : max. 4 388 m³/h
  • Température maximale de l'air transporté : 60 °C (également en contrôle de vitesse)
  • Rendement ventilateur (données ErP) : 58,9 %
  • Niveau de pression acoustique (à 3 m, 20 m² Sabin) : 58 dB(A)
  • Indice de protection / coffret moteur : IP55
  • Classe d'isolation moteur : F
  • Dimensions (liaison gaine entrée/sortie H x L) : 350 x 600 mm
  • Poids typique : 25,8 kg
  • Type de raccord gaine : Rectangulaire (brides standard PG20)
  • Accessoires recommandés : raccords flexibles, filtres, chaudières/refroidisseurs, registres, cadres de montage, accessoires électriques (convertisseurs de fréquence, dispositifs de protection moteur)
  • Conformité ErP : ErP 2018 ; catégorie unité : NRVU ; type d'unité : UVU ; entraînement : VSD intégré ; récupération de chaleur : aucune
