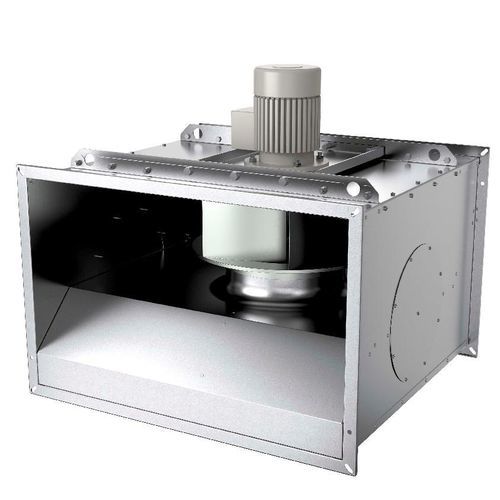

Ventilateur centrifuge BKF

extracteur de désenfumagegainablede conduit

Aperçu
La gamme BKF d'extracteurs à conduit rectangulaire polyvalents est conçue pour la ventilation quotidienne et l'extraction d'fumées et de chaleur en situation d'urgence. Adaptée aux usages professionnels, commerciaux et résidentiels. Certifiée pour l'extraction de fumées (EN 12101-3) et capable d'extraire des gaz à 400 °C pendant 120 minutes tout en supportant une utilisation continue à températures élevées pour la ventilation normale.

Avantages clés

• Robuste : Carrosserie en acier revêtu zinc‑magnésium et moteur placé hors du flux d'air pour faciliter l'inspection et réduire les risques d'encrassement.
• Efficace : Moteurs à bride IEC (rendement élevé) associés à une roue à pales courbées vers l'arrière en acier pour une bonne efficacité globale.
• Performant : Extraction de fumées et de chaleur certifiée F400 (400 °C/120 min) ; fonctionnement continu possible jusqu'à 120 °C pour l'usage quotidien.
• Conception polyvalente : Utilisable pour la ventilation quotidienne et l'extraction d'fumées/chaleur en urgence, permettant des voies d'évacuation sans fumée et l'extraction de gaz dangereux.

Construction & matériaux

• Caisson : Acier revêtu zinc‑magnésium (ZM).
• Roue/impulseur : Roue à pales courbées vers l'arrière en acier galvanisé ou pré-galvanisé.
• Moteur : Moteurs monophasés IE2 à vitesse unique ou bi-vitesse (les notes indiquent également IE3 pour certaines configurations). Moteur placé hors du flux d'air. Protection moteur intégrée PTC en série.
• Raccordement gaine : Raccords à bride rectangulaire.

Fonctionnement & commandes

• Classement feu : 400 °C / 120 min (F400) selon EN 12101-3 pour l'extraction de fumées.
• Ventilation continue : conçu pour un transport d'air continu jusqu'à 120 °C.
• Contrôle de vitesse : Pour les moteurs à vitesse unique, utiliser un variateur de fréquence avec filtre côté moteur adapté (sine ou du/dt). En cas d'utilisation en scénario incendie, les variateurs doivent être shuntés ou protégés pour garantir le fonctionnement en cas d'incendie (voir instructions produit).
• Installation : Possible en toutes positions ; installer soit à l'extérieur du bâtiment soit à l'intérieur (hors zone feux) dans des locaux bien ventilés. Profondeur de bride de raccordement indiquée : 30 mm.

Performances & acoustique (valeurs sélectionnées)
Performances (exemple de configuration 400V 3~ 50Hz - 4 pôles - Y (étoile)) :
Débit d'air (max) : 2,632 m³/h
Vitesse roue : 1,451 rpm
Puissance absorbée : 315 W (0.315 kW)
Courant absorbé : 1 A
Courant de démarrage : 4.4 A

Acoustique (exemples) :
LwA Entrée (volume mesuré 0.3 m³/s) : 58 dB(A)
LwA Sortie (volume mesuré 0.3 m³/s) : 69 dB(A)
Niveau de pression sonore à 3 m (20 m² Sabin) : 58 dB(A)

Certifications & documentation

• Classement feu et essais selon EN 12101-3 (F400 / 120 min) pour l'extraction de fumées.
• Le produit dispose de documentation associée incluant déclarations de performance, certificats et déclarations de conformité (voir la section documents produit).

Applications

• Extraction de fumées et de chaleur en situation d'urgence
• Ventilation et extraction quotidiennes dans des installations commerciales et résidentielles
• Utilisation lorsque des évacuations sûres et l'extraction de gaz dangereux peuvent être nécessaires

Caractéristiques / spécifications techniques

• Série : BKF
• Nom de l'article : BKF 315D4-6-XL/F400
• Référence article : #95689
• Tension (nominale) : 400 V
• Fréquence : 50 Hz
• Phases : 3~
• Raccordement circuit moteur : Y (étoile)
• Puissance absorbée : 315 W (0.315 kW)
• Courant de démarrage : 4.4 A
• Courant absorbé (nominal) : 1 A
• Vitesse roue : 1451 rpm
• Débit d'air (max) : 2,632 m³/h
• Température max. de l'air transporté (120 min) : 400 °C
• Température de l'air transporté (continu) : max. 120 °C
• Indice de protection / enveloppe moteur : IP55
• Classe d'isolation : F
• ErP : Non concerné par ErP
• Poids : 51 kg
• Type de raccordement gaine : Rectangulaire
• Type de moteur : AC (vitesse unique IE2 ou bi-vitesse ; IE3 référencé pour certaines configurations)
