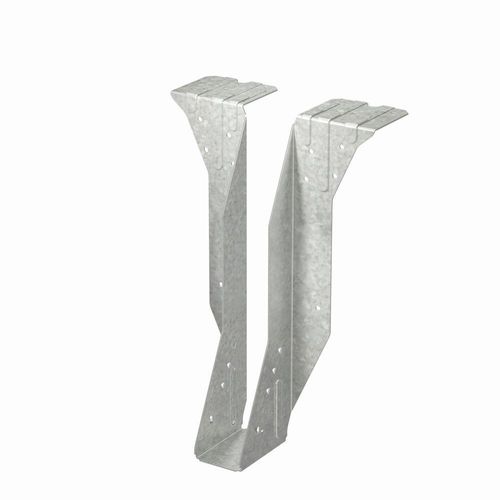

Liteau en acier JB/JBA/LB/LBAZ/BA/HB

Les suspensions LBAZ et JBA permettent de supporter des charges plus élevées pour des éléments de 2x10, 2x12 et 2x14 en acier de calibre 14 et 18, respectivement. Les emplacements des clous sur le JBA permettent une utilisation efficace avec des cloueurs. Les suspentes BA sont des suspentes économiques qui offrent des options de clouage mini/maxi. Le clouage min. Avec clouage à angle positif vise les conditions de charge modérée, tandis que le clouage Max. Génère des capacités pour des charges plus élevées. L'embossage unique à deux niveaux apporte une rigidité supplémentaire à l'aile supérieure. Voir les tableaux. Voir les options de suspension pour les modifications de suspension, qui peuvent entraîner des charges réduites. Matériau JB/JBA - calibre 18 ; LB/LBAZ - calibre 14 ; BA - calibre 14 ou 12 ; HB - calibre 10 Pour les suspentes modifiées, le calibre peut être supérieur à celui spécifié pour les suspentes non modifiées. Les configurations des suspentes, la hauteur et la quantité de fixations peuvent augmenter par rapport aux tableaux en fonction de la taille, de l'inclinaison et de la pente des solives. Les gaufrages peuvent être omis. Finition BA, HB, JB, JBA, LB et LBAZ - galvanisé ; BA, HB et LB peuvent être commandés galvanisés à chaud ; spécifier HDG. Installation Utiliser les fixations spécifiées ; voir les notes générales et les notes du tableau des cloueurs. B, LBAZ et BA peuvent également être soudés à des collecteurs en acier, la taille de la soudure devant correspondre à l'épaisseur du matériau. La soudure minimale requise sur les brides supérieures est une soudure d'angle de 2" (1 7/16" pour LBAZ) de chaque côté de chaque languette de la bride supérieure. Répartir la soudure de manière égale sur les deux brides supérieures. Le soudage annule les exigences en matière de clouage supérieur et de clouage de face. Consulter le code pour les considérations spéciales concernant le soudage de l'acier galvanisé. La zone doit être bien ventilée (voir les Instructions générales pour l'installateur, note k pour les informations sur le soudage). Les applications de soudage produisent le téléchargement maximal admissible indiqué.
