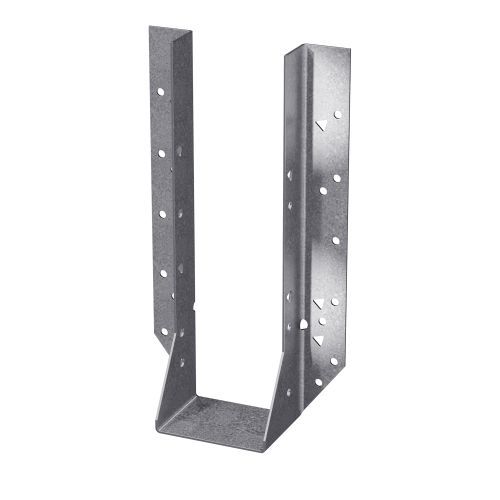

Sabot de charpente HU/HUC

Les suspensions HU/HUC peuvent être installées sur un mur en maçonnerie/béton comme décrit ci-dessous. En outre, les suspensions HU avec une bride cachée peuvent être installées de la même manière. Les produits HU et HUC sont des suspensions de solives à montage frontal très résistantes, fabriquées en acier galvanisé de calibre 14. Le HUC est une version à brides cachées (brides de face tournées vers l'intérieur) du HU. Le HU est disponible avec les deux brides cachées, à condition que la dimension W soit de 2 5/16" ou plus, à 100 % de la charge du tableau. Spécifier HUC. Le modèle HU est disponible avec une bride cachée lorsque la dimension W est inférieure à 2 5/16" à 100 % de la charge de la table. Spécifier la version "X" et préciser la bride à dissimuler. Pour tout HU ou HUC présenté dans ce catalogue, l'utilisateur peut remplacer tous les clous de façade par des vis Titen® 2 de 1/4" x 1 3/4" (modèle TTN2-25134H) pour le béton et des vis Titen® 2 de 1/4" x 2 3/4" (modèle TTN2-25234H) pour la GFCMU. Suivre toutes les instructions d'installation et utiliser les charges des tableaux de bois de sciage ou EWP. Matériau calibre 14 Finition Galvanisé ; ZMAX® et acier inoxydable disponibles Installation Fixer les suspensions aux murs en béton ou en GFCMU à l'aide de vis Titen 2 à tête hexagonale. Les vis Titen pour GFCMU (1/4" x 2 3/4" - modèle TTN2-25234H) et pour béton (1/4" x 1 3/4" - modèle TTN2-25134H) ne sont pas fournies avec les suspensions. Percez le trou de 3/16" de diamètre à la profondeur d'encastrement spécifiée plus 1/2". Vous pouvez également percer le trou de 3/16" de diamètre à la profondeur d'encastrement spécifiée et le nettoyer à l'air comprimé. Attention : Les trous de diamètre trop important dans le matériau de base réduiront ou élimineront le verrouillage mécanique des filets avec le matériau de base et réduiront la capacité de charge de l'ancrage.
