Pompe à chaleur air/eau AE160DNZTPHEU

résidentiellemuralepour eaux chaudes

Vue d'ensemble L'unité hydroélectrique TDM Plus S2 (2 zones) est une unité hydroélectrique murale pour le chauffage résidentiel et les applications d'eau chaude sanitaire (ECS). Conçue pour une installation à faible encombrement et une compatibilité avec les logements collectifs et les appartements. Capacité disponible pour ce produit : 16.0kW. Le modèle 2 zones gère deux zones sans dispositifs supplémentaires et comprend une pompe de circulation, une vanne de mélange et une sonde de température dans la configuration 2 zones. Caractéristiques principales

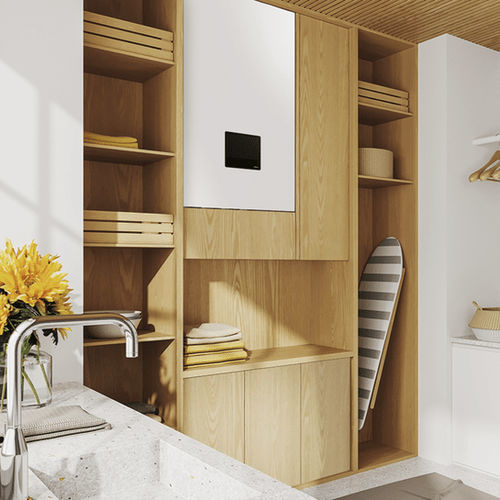

• Conception étroite pour s'intégrer aux appareils ménagers et aux armoires existants
• Installation rapide et facile : filtres magnétiques, vannes à 3 voies et vase d'expansion inclus ; peut être installé rapidement (même en une journée)
• Gestion 2 zones intégrée pour les modèles 2 zones ; capacités de chauffage d'appoint sélectionnables (2, 4 ou 6 kW en option ; 6 kW en triphasé)
• AI Home : centre de contrôle intuitif avec écran tactile de 7 pouces prenant en charge plusieurs langues ; contrôle l'utilisation de l'énergie solaire photovoltaïque et se connecte à SmartThings
• Nouveau mode d'urgence (passage automatique au chauffage électrique en cas de défaillance de la pompe à chaleur)
• Wi-Fi intégré et prise en charge de l'application SmartThings

Documentation Déclaration de conformité (PDF disponible dans la documentation produit). Notes et compatibilité

• Dimensions (Hydro Unit Mono) : 530(L) x 840(H) x 350(P) mm
• Modèle 2 zones équipé d'une pompe de circulation, d'une vanne de mélange et d'une sonde de température (non inclus dans le modèle standard)
• Options de chauffage de secours : 2 kW et 4 kW (monophasé), 6 kW (triphasé). Un chauffage d'appoint séparé de 3 kW (MHC-300FP) est disponible pour combiner jusqu'à 9 kW en cas de besoin (vendu séparément)
• Fonctions IA Home (modes d'énergie, mode d'urgence, téléchargement du manuel sur l'écran via QR lorsqu'il est connecté)

Caractéristiques / spécifications techniques

• Type : Unité hydroélectrique murale de type TDM
• Mode : Pompe à chaleur (A2W)
• Capacité disponible (indiquée sur la page) : 16.0 kW
• Puissance disponible : 1 phase / 3 phases
• Alimentation électrique (unité intérieure) : 3Ф, 380~415V, 50Hz / 1Ф, 220~240V, 50Hz
• Entrée de courant (typiquement affichée) : 3Ф - / 1Ф 1,3 A (refroidissement) ; 3Ф - / 1Ф 1,3 A (refroidissement maximal) ; 3Ф - / 1Ф 1,3 A (chauffage)
• Courant de chauffage maximal : 3Ф 8,7 A / 1Ф 18,7 A
• Apport de puissance (refroidissement) : 3Ф - / 1Ф 0,3 kW ; (Refroidissement maximal) : 3Ф - / 1Ф 0,3 kW ; (Chauffage) : 3Ф - / 1Ф 0.3 kW ; (Max Heating) : 3Ф 6,0 kW / 1Ф 4,3 kW
• MCA (Ampacité minimale du circuit) : 3Ф 8,7 / 1Ф 18,7 A
• MFA (intensité maximale des fusibles) : 3Ф 10.9 / 1Ф 23.4 A
• Raccords de tuyauterie - Installation Max. Hauteur : 30 m ; Installation Max. Longueur : 50 m
• Raccords de tuyauterie - Tuyau de liquide : 9.52 mm (3/8 pouce) ; tuyau de gaz : 15.88 mm (5/8 pouce)
• Connexions de tuyauterie pour le chauffage de l'espace : Tuyau droit ; tuyau de liquide 28 mm ; tuyau de gaz 28 mm
• Raccords de tuyauterie pour eau chaude sanitaire : Type BSPP femelle 1 1/4 ; tuyau de liquide 28 mm ; tuyau de gaz 28 mm
• Raccords de tuyauterie ECS (eau secondaire) : Type BSPP mâle
• Réfrigérant - Charge d'usine : 0 kg (charge d'usine indiquée comme 0 kg)
• Refrigérant Raccords de tuyauterie (Split) : Type - écrou évasé ; tuyau de liquide 9,52 mm ; tuyau de gaz 15,88 mm
• Réchauffement de l'eau / ECS : profil de charge déclaré / classe d'efficacité énergétique : N/A (non applicable / non disponible)
• Réservoir ECS : Volumes d'eau, matériaux et pressions nominaux/nets : N/A lorsque non spécifié
• Réchauffeur de secours : Puissance (exemple illustré) 3Ф 6kW ; fusible thermique : 98 +0 -5 °C
• Dispositifs de sécurité : Pression de la soupape de sûreté 2,9 bar ; Capteur de débit 5~60 LPM ; Soupape de sûreté température et pression (réservoir) 10 bar, 90 °C
• Vase d'expansion : Volume d'eau interne 10 L ; Pression de travail 0,3 MPa
• Pompe à eau (primaire) : Type BLDC Inv(PWM) ; Pression statique max. Pression statique 9 mAq
• Échangeur de chaleur à eau : Type d'échangeur à plaques brasées ; volume d'eau interne 1,01 L (côté eau) / 0,98 L (côté réfrigérant)
• Classe IP : IPX1
• Son : Pression sonore 33 dBA ; Niveau de puissance sonore 47 dBA
• Dimensions externes (unité intérieure) - Poids net : 60 kg ; Dimensions nettes (LxHxP) : 530 x 840 x 350 mm
• Température de fonctionnement : Refroidissement 4~35 °C ; Chauffage 4~35 °C ; A2W Chauffage 15~55 °C ; A2W Refroidissement 5~25 °C ; Eau chaude sanitaire 30~70 °C
• Température de l'eau de sortie : Chauffage 15~65 °C ; Refroidissement 5~25 °C
• Smart : WiFi intégré : Oui ; Prise en charge de l'application SmartThings : Oui
