Chauffe-eau électrique AE200TNWTEH/EU

intégréverticalpour applications photovoltaïques

Présentation

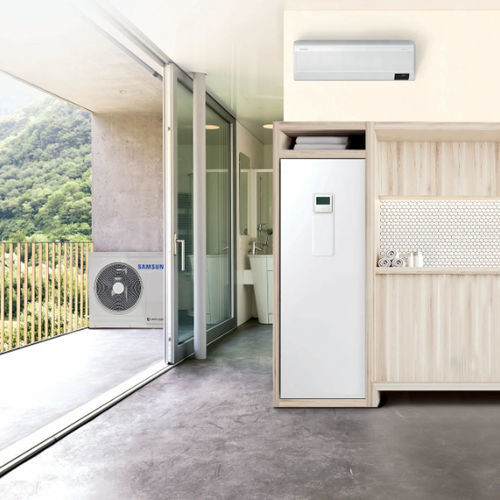

Le TDM Plus ClimateHub est une unité hydro avec ballon intégré (type split) conçue comme une solution compacte de pompe à chaleur pour l'eau chaude sanitaire (ECS) et le chauffage. L'unité intègre un kit hydro/de commande avec un ballon d'eau chaude de grande capacité et les liaisons hydrauliques associées, permettant une installation dans des espaces réduits tels qu'une cuisine ou une buanderie. Capacités disponibles : 200 L (standard) et 260 L (option). Variantes monophasées disponibles.

Principaux avantages et caractéristiques

• Empreinte compacte facilitant la manutention et l'installation
• Unité hydro intégrée combinant composants hydrauliques et ballon ECS
• Compatibilité PV et Smart Grid
• Contrôleur tactile intuitif avec prise en charge multilingue
• Kit Wi‑Fi optionnel pour contrôle et supervision à distance via Samsung SmartThings (kit Wi‑Fi commandé séparément)
• Mode silencieux en 4 niveaux pour une exploitation à faible bruit

Installation simplifiée et commande pratique
Les gammes ClimateHub Mono, Split et TDM Plus sont conçues pour réduire l'encombrement et simplifier la maintenance. Le contrôleur tactile offre un écran couleur lumineux, réglages de température, suivi de la consommation, mode été et diagnostics d'erreur rapides. Des températures indépendantes par zone permettent une utilisation efficace des radiateurs et du chauffage par le sol. Langues disponibles du contrôleur : anglais, allemand, français, italien, espagnol, polonais, portugais, néerlandais, grec, tchèque, slovaque, finnois, suédois, norvégien, danois et lituanien.

Connectivité intelligente
Avec le kit Wi‑Fi optionnel (commandé séparément), l'utilisateur peut contrôler et superviser à distance jusqu'à 16 unités intérieures via l'application Samsung SmartThings. Une connexion Wi‑Fi et un compte SmartThings sont nécessaires. Compatible iOS 10.0 ou ultérieur et Android 5.0 ou ultérieur.

Fonctionnement silencieux
Le mode silencieux en 4 niveaux propose des réductions sonores sélectionnables (environ -3 dB(A), -5 dB(A), -7 dB(A)) ou permet de maintenir des niveaux sonores aussi bas que 35 dB(A) selon le modèle d'unité extérieure et les conditions. Les niveaux sonores réels varient en fonction de la capacité et des conditions environnementales.

Caractéristiques techniques

• Modèle (dénomination commerciale) : AE200TNWTEH/EU
• Type : Split, unité hydro avec ballon intégré
• Mode : Pompe à chaleur (A2W)
• Capacités disponibles (ballon) : 200.0 L (sélectionné) ; 260.0 L (option)
• Alimentation disponible : 1 Phase (sélectionné)
• Alimentation (unité intérieure) : 220~240 V, 50 Hz, 1 Φ
• Courant d'entrée : Refroidissement : 0.9 A ; Max Refroidissement 1) : 0.9 A ; Chauffage : 0.9 A ; Max Chauffage 2) : 22.7 A
• Puissance nominale : Refroidissement 8.7 kW ; Max Refroidissement 8.7 kW ; Chauffage 9.0 kW ; Max Chauffage 9.0 kW
• Électrique : MCA (intensité min. circuit) 22.7 A ; MFA (fusible max) 28.4 A
• Puissance absorbée : Refroidissement 1) 0.2 kW ; Max Refroidissement 1) 0.2 kW ; Chauffage 2) 0.2 kW ; Max Chauffage 2) 5.2 kW
• Raccords frigorifiques (split) : Type : écrou à embase (flare nut) ; Tube liquide Ø : 9.52 mm ; Tube gaz Ø : 15.88 mm
• Raccords chauffage : Type : tube droit ; Tube liquide Ø : 28 mm ; Tube gaz Ø : 28 mm
• Raccords ECS : Type : tube droit ; Tube liquide Ø : 22 mm ; Tube gaz Ø : 22 mm
• Profil de charge eau chaude déclaré : L
• Classe d'efficacité énergétique (chauffe-eau) : A+
• Volume nominal du ballon ECS : 200 L
• Volume net du ballon ECS : 194 L
• Matériau du ballon ECS : SUS 316L (acier inoxydable)
• Pression d'eau max. du ballon ECS : 10 bar
• Température d'eau max. du ballon ECS : 70 °C
• Résistance immergée (booster) : 3 kW
• Isolation du ballon : mousse PU
• Options de résistance de secours : 2 kW (standard), 4 kW / 6 kW (option)
• Fusible thermique résistance secours : 75 (93) °C
• Dispositifs de sécurité : Clapet de sécurité pression 2.9 bar ; Débitmètre : ○ (5~60 LPM) ; Soupape de sécurité température & pression (ballon) : 7 bar, 90 °C
• Thermostat (résistance immergée) : Temp. normale (réglage usine) 80 °C ; Action manuelle 90 °C ; Auto on 15±3 °C
• Vase d'expansion volume interne : 8 L ; Pression de service : 0.3 MPa
• Pompe primaire : Type BLDC Inverter ; Pression statique max. : 9.5 mAq
• Échangeur de chaleur eau : Type Plaque brasée ; Volume interne : 1.01 L (côté eau) / 0.98 L (côté réfrigérant)
• Indice de protection : IPX1
• Sonorité : Pression sonore 29 dBA ; Puissance acoustique 43 dBA
• Poids net (unité intérieure) : 137 kg
• Dimensions (LxHxP) unité intérieure : 595 x 1 800 x 700 mm
• Plages de température de fonctionnement : Refroidissement 10 ~ 46 °C ; Chauffage -25 ~ 35 °C ; Eau chaude sanitaire -25 ~ 43 °C
• Température de départ eau : Chauffage 15 ~ 55 °C ; Refroidissement 5 ~ 25 °C
• Fonctions connectées (intégrées) : WiFi embarqué : N/A ; Bluetooth : N/A ; Kit WiFi : N/A (kit WiFi disponible en accessoire optionnel)
• Connectivité application : Support SmartThings : N/A (nécessite kit WiFi optionnel)
