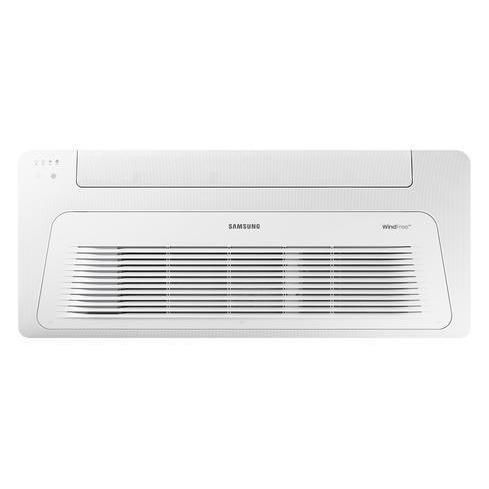

Ventilo-convecteur plafonnier AG026TN1DKH/EU

cassette

Aperçu
Avec une hauteur de seulement 135 mm, la WindFree™ cassette 1 voie est un ventilo‑convecteur compact et léger, adapté aux faux plafonds à faible encombrement. Son profil mince facilite l'installation et la maintenance dans des espaces restreints.

Identifiants produit
Modèle : AG026TN1DKH/EU
Capacité (affichée sur la page) : 2,6 kW
Capacités disponibles : 2,6 kW, 3,2 kW, 4,2 kW
Alimentation : monophasé

Caractéristiques principales

• WindFree™ Technology : l'air est diffusé via 13 000 micro‑orifices dans la façade pour créer un flux d'air doux sans courants d'air, générant de « l'air immobile ».
• Smart Comfort Operation : capteurs d'humidité et de température intégrés surveillent en continu les conditions et changent automatiquement de mode pour maintenir les paramètres définis.
• Panier de purification de l'air (en option) : filtration en trois étapes (préfiltre, filtre désodorisant, filtre PM1.0) pour piéger les poussières grossières, réduire les odeurs et capter les particules ultrafines ; le filtre PM1.0 inactiverait certains types de bactéries (selon rapport Intertek référencé).
• Contrôle intelligent : compatible avec Samsung SmartThings (requiert le kit WiFi MIM‑H04EN, connexion Wi‑Fi et compte SmartThings) pour pilotage à distance, programmation et suivi de la consommation.
• Émetteur SolarCell (en option) : charge solaire sans pile avec option de charge rapide USB‑C et affichage OLED ; la batterie interne chargée peut durer jusqu'à deux ans en conditions typiques.
• Pompe de vidange : pompe de vidange intégrée (hauteur maximale / déplacement : 1200 / 400).

Détails de purification de l'air

• Préfiltre : retient les poussières grossières pour protéger l'unité.
• Filtre désodorisant : réduit certaines odeurs (disponible sur les modèles WindFree cassette 1 voie).
• Filtre PM1.0 : capture les particules ultrafines (PM1.0) et inactiverait certains types de bactéries collectées sur le filtre (selon rapport Intertek référencé).

Fonctions WindFree™ / Confort

• Absence de courants froids : WindFree Cooling disperse l'air via des micro‑orifices pour créer de l'air immobile avec des courants minimaux.
• Mesure d'humidité : le niveau d'humidité est disponible pendant l'opération WindFree™ et en mode Déshumidification via l'application SmartThings.
• Détecteur de mouvement optionnel et prise en charge SmartThings optionnelle selon configuration.

Tableau représentatif des spécifications (lignes de comparaison affichées sur la page)
Capacité froid (kW) Refroidissement (Nominal) : 6.0 - 7.2 - 9.0 - 10 | 6.0 - 7.2 - 9 - 10 | 2.6 - 3.0 - 4.2
Capacité chaud (kW) Chauffage à +7°C : 7.3 - 8.5 - 10 - 10.7 | 7.3 - 8.5 - 10 ; 10.7 | 2.9 - 3.4 - 5.0
Dimensions Unité intérieure (L x H x P) : 947 x 281 - 365 x 947 | 840 x 204 - 246 x 840 | 970 - 1200 x 235 - 138 x 410 - 450
Poids (Kg) Plage unité intérieure : 21 - 25 | 15,5 - 18 | 10,1 - 14

Caractéristiques techniques

• Type : JSF1
• Nom du modèle (Unité intérieure) : AG026TN1DKH/EU
• Alimentation (Unité intérieure) [Φ, #, V, Hz] : 1,2,220~240,50/60
• Mode système : POMPE À CHALEUR (HEAT PUMP)
• Capacité (Froid [kW]) : 2,60 kW
• Capacité (Chauffage [kW]) : 2,90 kW
• Consommation (Froid 1) : 0,027 kW
• Consommation (Chauffage 2) : 0,027 kW
• Intensité (Froid) : 0,14 A
• Intensité (Chauffage) : 0,14 A
• Type de ventilateur : Ventilateur à flux transversal
• Moteur (Puissance) [W] : 27,0 W
• Débit d'air (Froid) [CMM] : 6,8 / 5,8 / 4,9 CMM
• Échangeur eau - Débit d'eau (Froid) [LPM] : 7,5 LPM
• Échangeur eau - Débit d'eau (Chauffage) [LPM] : 8,4 LPM
• Échangeur eau - Perte de charge (Froid) : 23,0 kPa
• Échangeur eau - Perte de charge (Chauffage) : 28,0 kPa
• Raccords tuyauterie - Tuyau liquide (Ø, mm) : 20A mm
• Raccords tuyauterie - Tuyau liquide (Ø, pouce) : PF 3/4
• Raccords tuyauterie - Tuyau gaz (Ø, mm) : 20A mm
• Raccords tuyauterie - Tuyau gaz (Ø, pouce) : PF 3/4
• Raccords tuyauterie - Tuyau de vidange (Ø, mm) : VP20 (OD26, ID20) mm
• Câblage terrain - Conducteur alimentation : 1.5 ~ 2.5
• Câblage terrain - Câble de transmission : 0.75 ~ 1.50
• Niveau de pression acoustique (Haut / Moyen / Bas) [dB(A)] : 33 / 31 / 29 dBA
• Puissance acoustique : 50 dBA
• Dimensions externes (Unité intérieure) - Poids net (kg) : 10,1 kg
• Dimensions externes (Unité intérieure) - Dimensions nettes (LxHxP) (mm) : 970 * 135 * 410 mm
• Platine - Nom du modèle : PC1NWSMAN (Normal) / PC1NWFMBN (WindFree)
• Platine - Poids net (kg) : 5,5 / 4,3 kg
• Platine - Poids d'expédition (kg) : 7,2 / 6,6 kg
• Platine - Dimensions nettes (LxHxP) (mm) : 1198 * 25 * 500 / 1198 * 35 * 500 mm
• Platine - Dimensions d'expédition (LxHxP) (mm) : 1262 * 122 * 566 / 1262 * 122 * 566 mm
• Accessoires supplémentaires - Pompe de vidange : Intégrée
• Accessoires supplémentaires - Pompe de vidange Hauteur max./Déplacement : 1200 / 400
• Smart - Kit WiFi : N/A
• Connectivité application - Support SmartThings : N/A
