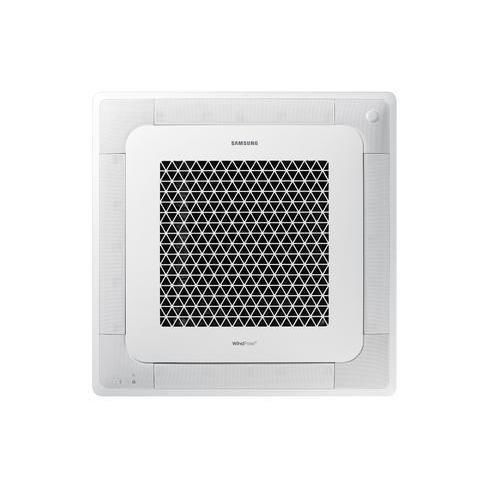

Ventilo-convecteur plafonnier AG060AN4DKH/EU

encastrablecassette

Présentation
La cassette 4 voies FCU WindFree™ est une unité cassette de plafond conçue pour une intégration discrète dans les espaces commerciaux et résidentiels. L'appareil assure un conditionnement progressif sans courants d'air et un faible encombrement visuel, adapté aux restaurants, bureaux, magasins et espaces de vie.

Caractéristiques

• Technologie WindFree™ — La cassette 4 voies 900 x 900 WindFree diffuse l'air via 15 700 micro‑orifices dans la panneau pour créer de l'air 'immobile', refroidissant progressivement sans courants d'air froids.
• Volets optimisés — Des volets agrandis (84 mm) augmentent la portée de ventilation et améliorent la circulation d'air pour une répartition plus homogène de la température. Les volets sont détachables et lavables pour faciliter l'entretien et préserver la qualité du flux d'air.
• Auto‑diagnostic — La fonction d'auto‑diagnostic fournit des codes d'erreur et des voyants LED pour accélérer l'identification des pannes et réduire le temps d'intervention.

Contrôles

• Télécommande avec SmartThings — La commande via l'application SmartThings permet marche/arrêt, sélection de mode, programmation et suivi de la consommation (nécessite kit Wi‑Fi et compte/app SmartThings compatible).
• Telecommande SolarCell (optionnelle) — Télécommande SolarCell optionnelle alimentée par un panneau solaire intégré (sans piles jetables), avec charge USB‑C rapide, grand écran OLED et ergonomie améliorée.

Capacités disponibles & alimentation
Capacités frigorifiques disponibles : 6,0 kW, 7,2 kW, 9,0 kW, 10,0 kW. Alimentation : monophasé (220–240 V, 50/60 Hz).

Avertissements

• L'air 'immobile' est défini par des mouvements d'air inférieurs à 0,15 m/s (absence de courants d'air froids).
• Les références comparatives de performance se rapportent aux modèles 4‑Way Cassette antérieurs.
• La commande SmartThings nécessite un kit Wi‑Fi et des versions d'OS mobiles compatibles.

Caractéristiques techniques

• Type : 4 WAY CASSETTE S
• Famille modèle : WindFree™ 4‑Way Cassette FCU
• Unité intérieure (exemple) : AG060AN4DKH/EU
• Refroidissement (nominal) : 6,0 kW (disponible : 6,0 / 7,2 / 9,0 / 10,0 kW)
• Chauffage (à +7 °C) : 7,3 kW (autres variantes : 7,3 / 8,5 / 10 / 10,7 kW)
• Dimensions (L x H x P) : 947 x 281–365 x 947 mm (autre variante : 840 x 204–246 x 840 mm)
• Poids net (unité intérieure) : 21–25 kg (autres variantes : 15,5–18 kg)
• Alimentation : 1, 220~240 V, 50/60 Hz
• Puissance absorbée : Refroidissement 0,050 kW ; Chauffage 0,050 kW
• Courant absorbé : Refroidissement 0,37 A ; Chauffage 0,37 A
• Type de ventilateur : Turbo Fan ; Puissance moteur : 65,0 W
• Débit d'air (Refroidissement) : 18,9 / 16,5 / 13,6 CMM
• Capacité de direction du flux d'air : 360°
• Angle des volets : environ 34–87° selon variante
• Couleurs : Noir & Blanc (certaines variantes : Blanc)
• WindFree : Oui
• Détecteur de mouvement : Optionnel
• Compatibilité SmartThings : Optionnelle (nécessite kit Wi‑Fi)
• Filtre PM1.0 : Optionnel
• Échangeur côté eau — Débit (Refroidissement/Chauffage) : 17,5 LPM / 21,1 LPM
• Échangeur côté eau — Perte de charge : Refroidissement 27,0 kPa ; Chauffage 37,3 kPa
• Raccords : Tuyau liquide Ø 20A mm (PF 3/4" ) ; Tuyau gaz Ø 20A mm (PF 3/4" ) ; Tuyau de vidange VP25 (OD 32, ID 25) mm
• Câblage sur site : Fil alimentation 1,5–2,5 mm² ; Câble transmission 0,75–1,50 mm²
• Niveau de pression acoustique (H/M/B) : 37 / 33 / 30 dB(A)
• Puissance acoustique : 56,0 dB(A)
