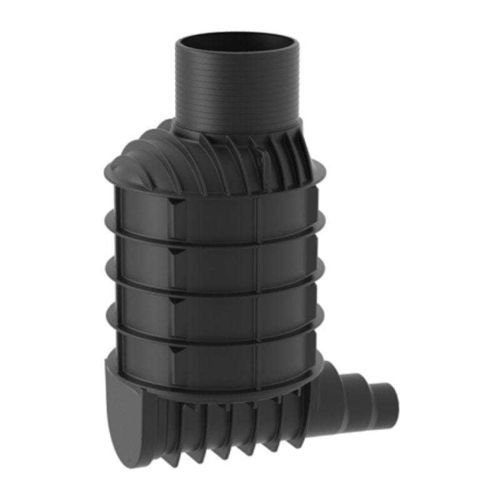

Regard d'égout en PE 7600069730

Présentation
Solution compacte, étanche et facile à installer pour les infrastructures d'assainissement fiables.

Description générale
Les regards d'assainissement sont fabriqués en polyéthylène (PE) par moulage rotomoulé. Diamètres disponibles : DN400, DN600, DN800 et DN1000. Hauteurs standard jusqu'à 5 m ; certaines configurations DN1000 peuvent atteindre 6 m. Caractéristiques : longue durée de vie, étanchéité permanente, résistance aux agressions extérieures, faible poids et installation rapide. Épaisseur de paroi typique : 6–8 mm. Plusieurs configurations de base disponibles pour raccorder différents types de conduites.

Variantes de produit

• RoShaft DN1000 1/1 (entrée unique / sortie unique)
• RoShaft DN1000 3/1 (trois entrées / une sortie ; angles d'entrée courants : 120°, 180°, 240°)
• Plusieurs options de diamètres de raccord selon projet et type de tuyau : Ø160, Ø200, Ø250, Ø315, Ø400, Ø500, Ø630, Ø800, Ø1000

Regard DN1000 1/1 — Description
Le regard DN1000 1/1 permet le raccordement aux réseaux d'eaux usées ou pluviales avec des canalisations de Ø250, Ø315 ou Ø400. Les raccordements peuvent se faire par joint d'entrée et manchon coulissant, ou selon le projet avec des tuyaux nervurés ou autres types.

Données techniques et dimensions DN1000 1/1

• 1250 mm — Ø250/315/400 — Réf : 7600069730
• 1500 mm — Ø250/315/400 — Réf : 7600069580
• 1750 mm — Ø250/315/400 — Réf : 7600069590
• 2000 mm — Ø250/315/400 — Réf : 7600069600
• 2250 mm — Ø250/315/400 — Réf : 7600069610
• 2500 mm — Ø250/315/400 — Réf : 7600069620
• 2750 mm — Ø250/315/400 — Réf : 7600069630
• 3000 mm — Ø250/315/400 — Réf : 7600069640
• 3250 mm — Ø250/315/400 — Réf : 7600069760
• 3500 mm — Ø250/315/400 — Réf : 7600069740
• 3750 mm — Ø250/315/400 — Réf : 7600069770
• 4000 mm — Ø250/315/400 — Réf : 7600069750
• 4250 mm — Ø250/315/400 — Réf : 7600069780
• 4500 mm — Ø250/315/400 — Réf : 7600069920
• 4750 mm — Ø250/315/400 — Réf : 7600069790
• 5000 mm — Ø250/315/400 — Réf : 7600069800
• 5250 mm — Ø250/315/400 — Réf : 7600069970
• 5500 mm — Ø250/315/400 — Réf : 7600069980
• 5750 mm — Ø250/315/400 — Réf : 7600069990
• 6000 mm — Ø250/315/400 — Réf : 7600070000

Données techniques et dimensions DN1000 3/1

• 1250 mm — Ø250/315/400 — Réf : 760002100
• 1500 mm — Ø250/315/400 — Réf : 760002101
• 1750 mm — Ø250/315/400 — Réf : 760002102
• 2000 mm — Ø250/315/400 — Réf : 760002103
• 2250 mm — Ø250/315/400 — Réf : 760002104
• 2500 mm — Ø250/315/400 — Réf : 760002105
• 2750 mm — Ø250/315/400 — Réf : 760002106
• 3000 mm — Ø250/315/400 — Réf : 760002107
• 3250 mm — Ø250/315/400 — Réf : 760002108
• 3500 mm — Ø250/315/400 — Réf : 760002109
• 3750 mm — Ø250/315/400 — Réf : 7600021100
• 4000 mm — Ø250/315/400 — Réf : 7600021110
• 4250 mm — Ø250/315/400 — Réf : 7600021120
• 4500 mm — Ø250/315/400 — Réf : 7600021130
• 4750 mm — Ø250/315/400 — Réf : 7600021140
• 5000 mm — Ø250/315/400 — Réf : 7600021150
• 5250 mm — Ø250/315/400 — Réf : 7600021160
• 5500 mm — Ø250/315/400 — Réf : 7600021170
• 5750 mm — Ø250/315/400 — Réf : 7600021180
• 6000 mm — Ø250/315/400 — Réf : 7600021190

DN1000 1/1 — variantes avec gros raccords (exemples)

• 1250 mm — Ø500/600 — Réf : 7600058410
• 1500 mm — Ø500/600 — Réf : 7600058230
• 1750 mm — Ø500/600 — Réf : 7600058240
• 2000 mm — Ø500/600 — Réf : 7600058250
• 2250 mm — Ø500/600 — Réf : 7600058260
• 2500 mm — Ø500/600 — Réf : 7600058270
• 2750 mm — Ø500/600 — Réf : 7600058280
• 3000 mm — Ø500/600 — Réf : 7600058290
• 3250 mm — Ø500/600 — Réf : 7600058300
• 3500 mm — Ø500/600 — Réf : 7600058310
• 3750 mm — Ø500/600 — Réf : 7600058320
• 4000 mm — Ø500/600 — Réf : 7600058330
• 4250 mm — Ø500/600 — Réf : 7600058340
• 4500 mm — Ø500/600 — Réf : 7600058350
• 4750 mm — Ø500/600 — Réf : 7600058360
• 5000 mm — Ø500/600 — Réf : 7600058370
• 5250 mm — Ø500/600 — Réf : 7600058420
• 5500 mm — Ø500/600 — Réf : 7600058430
• 5750 mm — Ø500/600 — Réf : 7600058440
• 6000 mm — Ø500/600 — Réf : 7600058450

DN1000 1/1 — variantes avec raccords Ø800/1000 (exemples)

• 2000 mm — Ø800/1000 — Réf : 7600058120
• 2250 mm — Ø800/1000 — Réf : 7600058130
• 2500 mm — Ø800/1000 — Réf : 7600058140
• 2750 mm — Ø800/1000 — Réf : 7600058090
• 3000 mm — Ø800/1000 — Réf : 7600058160
• 3250 mm — Ø800/1000 — Réf : 7600058170
• 3500 mm — Ø800/1000 — Réf : 7600058180
• 3750 mm — Ø800/1000 — Réf : 7600058190
• 4000 mm — Ø800/1000 — Réf : 7600058100
• 4250 mm — Ø800/1000 — Réf : 7600056000
• 4500 mm — Ø800/1000 — Réf : 7600056010
• 4750 mm — Ø800/1000 — Réf : 7600056020
• 5000 mm — Ø800/1000 — Réf : 7600056030
• 5250 mm — Ø800/1000 — Réf : 7600056040
• 5500 mm — Ø800/1000 — Réf : 7600056050
• 5750 mm — Ø800/1000 — Réf : 7600056060
• 6000 mm — Ø800/1000 — Réf : 7600056070

Options de connexion et accessoires

• Raccords pour tuyaux PVC (plusieurs diamètres disponibles)
• Raccord avec joint d'entrée
• Manchons coulissants (prise KG / slide coupler) pour sorties sécurisées
• Raccords soudés pour tuyaux PE et coupleurs PE‑vers‑PVC
• Adaptateurs pour tuyaux corrugués/nervurés (moyeux d'adaptation)
• Tuyaux de connexion intégrés DN160 et DN200 sur certaines variantes 1/1 et 3/1
• Escaliers intérieurs intégrés disponibles sur certains corps DN1000 pour accès

Normes
Produit conforme à la norme DIN EN 13598-2:2009 (exigences de résistance, d'étanchéité et de capacité portante).

Caractéristiques techniques / spécifications

• Matériau : polyéthylène (PE), rotomoulage
• Diamètres disponibles : DN400, DN600, DN800, DN1000
• Hauteurs DN1000 disponibles : 1250 mm à 6000 mm (selon configuration)
• Épaisseur de paroi (typique) : 6–8 mm
• Construction monolithique étanche (rotomoulé)
• Résistance aux influences extérieures ; conçu pour une longue durée de service
• Options de raccordement : joints d'entrée, manchons coulissants, raccords soudés PE, coupleurs PVC, moyeux d'adaptation pour tuyaux corrugués
• Diamètres d'entrée/sortie pris en charge : Ø160, Ø200, Ø250, Ø315, Ø400, Ø500, Ø630, Ø800, Ø1000 (selon variante)
• Conformité : DIN EN 13598-2:2009
• Utilisation typique : regards pour eaux usées et eaux pluviales ; configurations multi‑entrée (3/1) pour jonctions complexes
