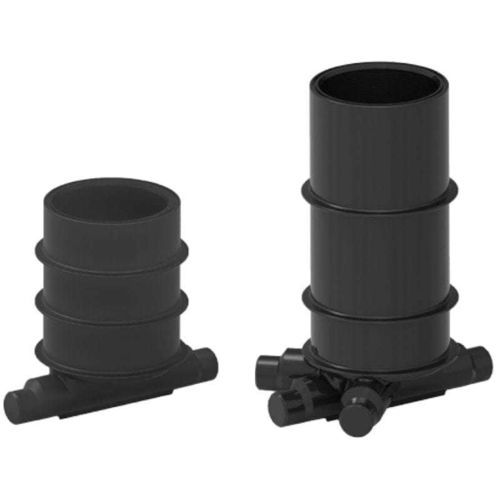

Regard d'égout en PE 7600070010

Présentation
Regard d'eaux usées en polyéthylène (PE) réalisé par moulage rotatif, destiné aux orifices d'installation DN600. Disponible avec des fonds préformés 1/1 (passage droit) et 3/1 (raccordement trois voies). Les fonds sont équipés de manchons préparés pour connexion aux tuyaux PVC/KG et aux tuyaux annelés courants pour faciliter l'assemblage sur chantier.

Principales caractéristiques

• Matériau : polyéthylène (PE)
• Fabrication : moulage rotatif (production monolithique)
• Étanchéité : étanche en continu grâce à la construction monobloc
• Construction légère pour un transport et une pose simplifiés
• Épaisseur de paroi typique : 6–8 mm
• Variantes de fond pour différents agencements de raccordement
• Norme : DIN EN 13598-2:2009 (résistance, étanchéité, capacité portante)

Options de connexion / entrée & sortie

• Préparé pour raccords : DN160, DN200 et DN250 (selon variante de fond)
• Manchons préparés pour tuyaux KG DN160 et DN200 ; autres raccordements PVC/KG et annelés possibles via les ouvertures prévues

Variantes

• Fond 1/1 — canal préformé passage droit
• Fond 3/1 — fond préformé pour raccordements multiples (trois voies)

Données techniques et dimensions — Variante 1/1
Hauteur du regard [H] | Tuyau de raccordement | Code 1/1 | Code 3/1 | Plan (PDF)
1000 mm | Ø160/200 | 7600070010 | 7600069680 | plan disponible
1250 mm | Ø160/200 | 7600070020 | 7600069650 | plan disponible
1500 mm | Ø160/200 | 7600070030 | 7600069660 | plan disponible
1750 mm | Ø160/200 | 7600070040 | 7600069670 | plan disponible
2000 mm | Ø160/200 | 7600070050 | 7600069810 | plan disponible
2250 mm | Ø160/200 | 7600070060 | 7600069820 | plan disponible
2500 mm | Ø160/200 | 7600070070 | 7600069830 | plan disponible
2750 mm | Ø160/200 | 7600070080 | 7600069840 | plan disponible
3000 mm | Ø160/200 | 7600070090 | 7600069850 | plan disponible

Données techniques et dimensions — Variante 3/1
Hauteur du regard [H] | Tuyau de raccordement (option A) | Code (A) | Tuyau de raccordement (option B) | Code (B)
1000 mm | Ø160/200/250 | 7600057000 | Ø160/200/250/315 | 7600805010
1250 mm | Ø160/200/250 | 7600057030 | Ø160/200/250/315 | 7600805020
1500 mm | Ø160/200/250 | 7600057010 | Ø160/200/250/315 | 7600805030
1750 mm | Ø160/200/250 | 7600057020 | Ø160/200/250/315 | 7600805040
2000 mm | Ø160/200/250 | 7600059220 | Ø160/200/250/315 | 7600805050
2250 mm | Ø160/200/250 | 7600059230 | Ø160/200/250/315 | 7600805060
2500 mm | Ø160/200/250 | 7600059240 | Ø160/200/250/315 | 7600805070
2750 mm | Ø160/200/250 | 7600059250 | Ø160/200/250/315 | 7600805080
3000 mm | Ø160/200/250 | 7600059260 | Ø160/200/250/315 | 7600805090

Remarques / informations complémentaires

• Hauteurs disponibles jusqu'à 5 m au sein de la gamme (hauteurs listées disponibles)
• Les versions à canal préformé (1/1 et 3/1) couvrent de nombreux agencements de raccordement sur site
• Conçu pour une longue durée de service et une résistance aux agressions environnementales courantes

Caractéristiques techniques

• Série : RoShaft
• Diamètre : DN600
• Matériau : polyéthylène (PE)
• Méthode de production : moulage rotatif (monolithique)
• Épaisseur de paroi : 6–8 mm
• Étanchéité : 100 % (fabrication monobloc)
• Normes : DIN EN 13598-2:2009
• Types de fond disponibles : 1/1 et 3/1
• Hauteurs disponibles : 1000, 1250, 1500, 1750, 2000, 2250, 2500, 2750, 3000 mm (et options jusqu'à 5 m)
• Diamètres d'entrée/sortie pris en charge : DN160, DN200, DN250 (et jusqu'à DN315 avec configurations 3/1 spécifiques)
• Exemples de codes produit : 7600070010, 7600070020, 7600070030, 7600070040, 7600070050, 7600070060, 7600070070, 7600070080, 7600070090 (variantes 1/1) ; 7600057000, 7600057010, 7600057020, 7600057030, 7600059220, 7600059230, 7600059240, 7600059250, 7600059260 (variantes 3/1)
