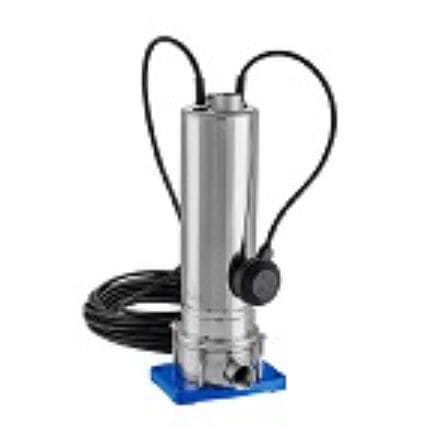

Pompe à eau SCUBA DRY

électriqueen métalsubmersible

Présentation
SCUBA Dry est une série de pompes submersibles multistades disponible via le centre CAO. La série propose plusieurs configurations (options mono- et multistade) et différentes puissances moteurs, avec des versions disponibles avec ou sans flotteur. La page répertorie les modèles individuels, leur version produit, la puissance nominale et le nombre d'étages.

Modèles disponibles et principales spécifications
1SCD6/05/5 | Version produit : Sans flotteur | Puissance nominale : 0,55 kW | Étages : 6
1SCD6/05/5 G | Version produit : Avec flotteur | Puissance nominale : 0,55 kW | Étages : 6
1SCD7/07/5 | Version produit : Sans flotteur | Puissance nominale : 0,75 kW | Étages : 7
1SCD7/07/5 G | Version produit : Avec flotteur | Puissance nominale : 0,75 kW | Étages : 7
1SCD9/09/5 | Version produit : Sans flotteur | Puissance nominale : 0,9 kW | Étages : 9
1SCD9/09/5 G | Version produit : Avec flotteur | Puissance nominale : 0,9 kW | Étages : 9
3SCD4/05/5 | Version produit : Sans flotteur | Puissance nominale : 0,55 kW | Étages : 4
3SCD4/05/5 G | Version produit : Avec flotteur | Puissance nominale : 0,55 kW | Étages : 4
3SCD5/07/5 | Version produit : Sans flotteur | Puissance nominale : 0,75 kW | Étages : 5
3SCD5/07/5 G | Version produit : Avec flotteur | Puissance nominale : 0,75 kW | Étages : 5
3SCD7/09/5 | Version produit : Sans flotteur | Puissance nominale : 0,9 kW | Étages : 7
3SCD7/09/5 G | Version produit : Avec flotteur | Puissance nominale : 0,9 kW | Étages : 7
3SCD8/11/5 | Version produit : Sans flotteur | Puissance nominale : 1,1 kW | Étages : 8
3SCD8/11/5 G | Version produit : Avec flotteur | Puissance nominale : 1,1 kW | Étages : 8
3SCD9/15/5 | Version produit : Sans flotteur | Puissance nominale : 1,5 kW | Étages : 9
3SCD9/15/5 G | Version produit : Avec flotteur | Puissance nominale : 1,5 kW | Étages : 9
3SCD9/22/5 T | Version produit : Sans flotteur | Puissance nominale : 2,2 kW | Étages : 9
5SCD3/05/5 | Version produit : Sans flotteur | Puissance nominale : 0,55 kW | Étages : 3
5SCD3/05/5 G | Version produit : Avec flotteur | Puissance nominale : 0,55 kW | Étages : 3
5SCD4/07/5 | Version produit : Sans flotteur | Puissance nominale : 0,75 kW | Étages : 4
5SCD4/07/5 G | Version produit : Avec flotteur | Puissance nominale : 0,75 kW | Étages : 4
5SCD5/09/5 | Version produit : Sans flotteur | Puissance nominale : 0,9 kW | Étages : 5
5SCD5/09/5 G | Version produit : Avec flotteur | Puissance nominale : 0,9 kW | Étages : 5
5SCD6/11/5 | Version produit : Sans flotteur | Puissance nominale : 1,1 kW | Étages : 6
5SCD6/11/5 G | Version produit : Avec flotteur | Puissance nominale : 1,1 kW | Étages : 6
5SCD7/15/5 T | Version produit : Sans flotteur | Puissance nominale : 1,5 kW | Étages : 7
5SCD8/15/5 | Version produit : Sans flotteur | Puissance nominale : 1,5 kW | Étages : 8
5SCD8/15/5 G | Version produit : Avec flotteur | Puissance nominale : 1,5 kW | Étages : 8
8SCD2/05/5 | Version produit : Sans flotteur | Puissance nominale : 0,55 kW | Étages : 2
8SCD2/05/5 G | Version produit : Avec flotteur | Puissance nominale : 0,55 kW | Étages : 2
8SCD3/09/5 | Version produit : Sans flotteur | Puissance nominale : 0,9 kW | Étages : 3
8SCD3/09/5 G | Version produit : Avec flotteur | Puissance nominale : 0,9 kW | Étages : 3
8SCD4/11/5 T | Version produit : Sans flotteur | Puissance nominale : 1,1 kW | Étages : 4
8SCD5/15/5 T | Version produit : Sans flotteur | Puissance nominale : 1,5 kW | Étages : 5
8SCD6/15/5 | Version produit : Sans flotteur | Puissance nominale : 1,5 kW | Étages : 6
8SCD6/15/5 G | Version produit : Avec flotteur | Puissance nominale : 1,5 kW | Étages : 6

Documents & formats disponibles

• Dessins 2D : DXF (.dxf) et WMF (.wmf)
• Modèles 3D : formats STEP / STP
• BIM : packages Revit (.rfa) et IFC (.ifc)
• Aperçu 2D et aperçu 3D disponibles pour chaque modèle

Caractéristiques techniques

• Nom de la série : SCUBA Dry
• Versions produit : Avec flotteur et Sans flotteur
• Puissance nominale : de 0,55 kW à 2,2 kW selon les modèles
• Étages : configurations de 2 à 9 étages selon le modèle
• Identification modèle : codes alphanumériques (exemples : 1SCD6/05/5, 3SCD4/05/5, 5SCD6/11/5, 8SCD6/15/5 etc.)
• Livrables CAO/BIM : 2D (DXF, WMF), 3D (STEP/STP), BIM (RFA, IFC), plus aperçus PNG et prévisualisations 3D interactives
