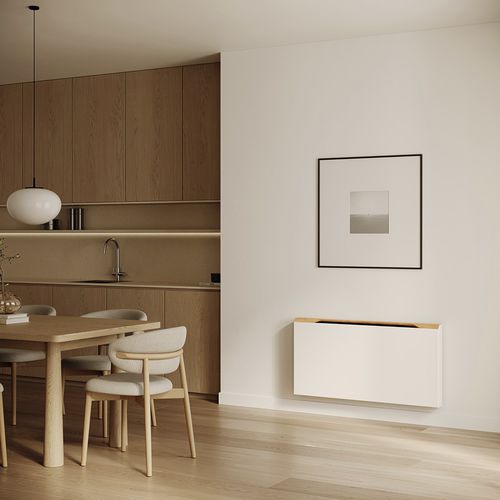

Convecteur à eau chaude WOODLINE

moderneen cuivreen aluminium

Présentation

• Chauffage et rafraîchissement performants dans un seul appareil
  Briza assure un chauffage rapide en hiver, même à basse température d'eau, et offre un refroidissement efficace et confortable en été.
• Partenaire idéal pour les systèmes énergétiques modernes
  Très efficace en association avec des pompes à chaleur et des systèmes basse température.
• Gamme étendue pour répondre aux exigences des projets
  Briza 10, 12, 22 et 26 disponibles en versions murale, plafonnière, encastrée ou indépendante.
• Quatre lignes de design pour plus de liberté
  Coreline, Baseline, Woodline et Waveline – offrant différentes expressions de matériau et de forme, de sobre à naturel ou audacieux.
• Rénovation intelligente et évolutive
  Permet une rénovation progressive et une transition ultérieure vers une pompe à chaleur.

Lignes de produit et types

• Coreline – Type 12, Type 22 (mural)
• Baseline – Type 10, Type 12, Type 22 (mural)
• Woodline – Type 10, Type 12 (mural)
• Waveline – Type 10 (mural)

Caractéristiques & points forts

• Disponible en version murale, plafonnière, encastrée ou indépendante.
• Échangeur de chaleur aluminium-cuivre avec revêtement hydrophile (standard).
• Bac de condensation avec vidange (standard pour les configurations refroidissement).
• Photos Coreline et visuels d’intérieur montrant les finitions et installations typiques.
• Fabriqué en Belgique ; compatible chauffage hybride ; conçu pour une combinaison avec pompes à chaleur et systèmes basse température.

Performances (tableau de sélection)
En-tête : Line | Type | System | Airflow | Height (H) [cm] | Length (H) [cm] | Control voltage [2-10V] | Cooling total (7/12/27) [Watts] | Cooling feeling (7/12/27) [Watts] | Non-condensing cooling (16/18/27) [Watts] | Heating (35/30/20) [Watts] | Heating (45/40/20) [Watts] | Heating (50/45/20) [Watts] | Heating (55/45/20) [Watts] | Heating (75/65/20) [Watts] | Sound Pressure Level [dB(A)] | Air flow [m3/u] | Power Consumption [Watts] | Ordercode
81 | Briza | Wand | Coreline | 12 | 2 | BZMW | 41 | 75 | 2 | 284 | 201 | 115 | 223 | 406 | 18,5 | 64,0 | 1,6 | BZMW 041 075 12 XXX 2 L CL DDD
83 | Briza | Wand | Coreline | 12 | 2 | BZMW | 41 | 75 | 4 | 328 | 235 | 135 | 256 | 465 | 29,4 | 101,0 | 2,6 | BZMW 041 075 12 XXX 2 L CL DDD
85 | Briza | Wand | Coreline | 12 | 2 | BZMW | 41 | 75 | 6 | 382 | 276 | 159 | 296 | 537 | 31,3 | 141,0 | 4,3 | BZMW 041 075 12 XXX 2 L CL DDD
87 | Briza | Wand | Coreline | 12 | 2 | BZMW | 41 | 75 | 8 | 441 | 323 | 185 | 346 | 629 | 37,3 | 178,0 | 7,2 | BZMW 041 075 12 XXX 2 L CL DDD
89 | Briza | Wand | Coreline | 12 | 2 | BZMW | 41 | 75 | 10 | 503 | 373 | 214 | 413 | 751 | 42,5 | 214,0 | 13,0 | BZMW 041 075 12 XXX 2 L CL DDD
91 | Briza | Wand | Coreline | 12 | 2 | BZMW | 41 | 95 | 2 | 472 | 334 | 191 | 382 | 695 | 24,0 | 108,0 | 2,5 | BZMW 041 095 12 XXX 2 L CL DDD
93 | Briza | Wand | Coreline | 12 | 2 | BZMW | 41 | 95 | 4 | 529 | 379 | 217 | 421 | 764 | 30,0 | 172,0 | 4,3 | BZMW 041 095 12 XXX 2 L CL DDD
95 | Briza | Wand | Coreline | 12 | 2 | BZMW | 41 | 95 | 6 | 607 | 440 | 252 | 445 | 808 | 36,8 | 223,0 | 7,2 | BZMW 041 095 12 XXX 2 L CL DDD
97 | Briza | Wand | Coreline | 12 | 2 | BZMW | 41 | 95 | 8 | 707 | 518 | 297 | 555 | 1009 | 41,5 | 287,0 | 11,5 | BZMW 041 095 12 XXX 2 L CL DDD
99 | Briza | Wand | Coreline | 12 | 2 | BZMW | 41 | 95 | 10 | 828 | 614 | 352 | 680 | 1236 | 44,5 | 346,0 | 18,0 | BZMW 041 095 12 XXX 2 L CL DDD


Livraison standard

• Caisson laqué en tôle galvanisée Sendzimir avec grille supérieure en aluminium.
• Bac de condensation avec vidange (pour les configurations refroidissement).
• Échangeur aluminium-cuivre avec revêtement hydrophile.
• Caisson robuste fabriqué en tôle électrozinguée.
• Briza 12 : Activateur(s) thermique(s) (mini activateur tangentiel) et filtre à air en acier inoxydable (selon spécification).
• Briza 22 : Ventilateur(s) centrifuge(s) à double entrée et filtre à poussière remplaçable en polypropylène (classe G2).

Documentation disponible

• Brochure Briza (brochure produit téléchargeable).
• Brochure Briza wall (brochure modèles muraux).
• Manuel Briza (manuel d'installation et d'utilisation).
• Description produit Briza (document de description détaillée).
• Briza Selection Tool (outil de sélection au format tableur).

Caractéristiques techniques

• Marque : Jaga.
• Nom commercial : Briza Wall.
• Famille produit : Briza (radiateurs avec fonction chauffage et refroidissement).
• Montage : mural (également disponible plafonnier, encastré, indépendant au sein de la gamme).
• Types disponibles : 10, 12, 22, 26 (varie selon la ligne de design).
• Lignes de design : Coreline, Baseline, Woodline, Waveline.
• Échangeur de chaleur : aluminium-cuivre avec revêtement hydrophile.
• Ventilateurs/Activators : distinctions Coreline/Baseline – Type 12 (activateur tangentiel / activateur thermique), Type 22 (ventilateurs centrifuges double entrée).
• Filtres : filtre à air en acier inoxydable (Briza 12 si spécifié) ; filtre à poussière remplaçable en polypropylène (classe G2) pour unités avec ventilateurs.
• Gestion de la condensation : bac de condensation avec vidange pour le fonctionnement en refroidissement.
• Commande : options de tension de commande incluant 2–10 V (selon configuration).
• Performances chauffage/rafraîchissement : le tableau de sélection fournit les totaux de refroidissement et les puissances de chauffage pour plusieurs conditions d'essai.
• Consommation électrique et acoustique : données fournies par configuration dans le tableau des sorties (Puissance consommée [Watts], Niveau de pression acoustique [dB(A)]).
• Origine / certifications : Made in Belgium ; conçu pour le chauffage hybride et les systèmes basse température.
