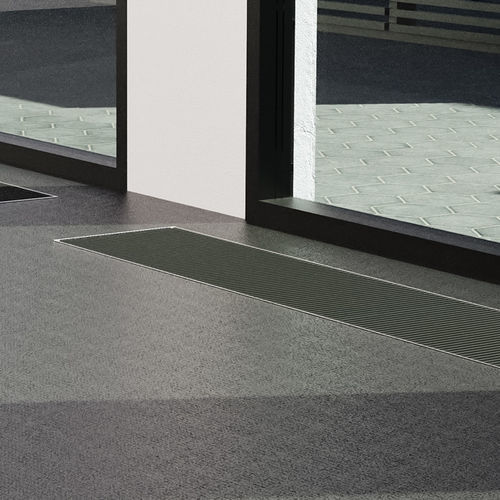

Convecteur à eau chaude CLIMA CANAL 13 B27

contemporainen aluminiumen acier galvanisé

Présentation

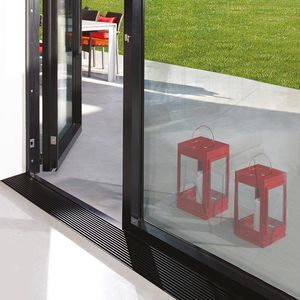

• Convecteur de sol encastré, conçu pour une intégration discrète dans le sol fini.
• Silencieux et discret, disponible pour chauffage, light cooling (non condensant) et deep cooling (total et sensible).
• Faible profondeur d'encastrement pour une intégration facilitée en rénovation et en construction neuve.

Points clés

• Version : 4-tubes (modèle : Clima Canal 13 B27).
• Caisson en tôle acier galvanisée Sendzimir laquée (finition standard RAL 7024) avec réglage en hauteur et support de grille inox.
• Grilles disponibles : aluminium anodisé ou bois, plusieurs finitions et profils.
• Échangeur de chaleur dynamique 4-tubes (hydraulique).
• Activateur(s) thermique(s) : mini activateur tangentiel, 24 VDC.
• Flexibles inox 1/2", longueur 15 cm fournis (permettent le montage continu).
• Réglage en hauteur 0 – 4.5 cm ; réglage de précision jusqu'à +0.8 cm pour l'alignement avec le sol fini (réglage fin non inclus sur Clima Canal 019).
• Plaques de recouvrement et panneau de protection pour montage inclus en livraison standard.
• Raccordements hydronique et électrique standard côté gauche (configurable).
• Bac à condensats optionnel pour évacuation (ø 2 cm) pour versions refroidissement ; accessoirisation variée disponible.

Emissions (tableau de performances)
En-tête : Hauteur [cm] ; Longueur [cm] ; Largeur [cm] ; Tension de commande [V] ; CHAUFFAGE 75/65/20 [W] ; CHAUFFAGE 55/45/20 [W] ; CHAUFFAGE 45/35/20 [W] ; CHAUFFAGE 35/30/20 [W] ; LIGHT COOLING 16/18/27 (50 % HR) [W] ; DEEP COOLING Total 7/12/27 [W] ; DEEP COOLING Sensible 7/12/27 [W] ; Niveau de pression sonore dB(A) ; Puissance électrique absorbée [W] ; Débit d'air [m3/h]
Lignes :
13 ; 80 ; 27 ; 2 ; 362 ; 216 ; 142 ; 90 ; 41 ; 111 ; 78 ; 16 ; 1 ; 38
13 ; 80 ; 27 ; 4 ; 590 ; 352 ; 232 ; 146 ; 84 ; 209 ; 150 ; 19 ; 1.6 ; 55
13 ; 80 ; 27 ; 6 ; 786 ; 469 ; 309 ; 195 ; 127 ; 297 ; 215 ; 27.1 ; 2.9 ; 85
13 ; 80 ; 27 ; 8 ; 962 ; 574 ; 378 ; 238 ; 170 ; 393 ; 288 ; 35 ; 5 ; 117
13 ; 80 ; 27 ; 10 ; 1126 ; 672 ; 442 ; 279 ; 214 ; 498 ; 369 ; 27.1 ; 2.9 ; 85
13 ; 80 ; 27 ; 2 ; 622 ; 371 ; 244 ; 154 ; 71 ; 191 ; 138 ; 19 ; 1 ; 52
13 ; 80 ; 27 ; 4 ; 1015 ; 605 ; 399 ; 251 ; 144 ; 359 ; 257 ; 23.9 ; 1.8 ; 90
13 ; 80 ; 27 ; 6 ; 1351 ; 806 ; 531 ; 334 ; 218 ; 510 ; 370 ; 31.2 ; 3.5 ; 133
13 ; 80 ; 27 ; 8 ; 1779 ; 1061 ; 699 ; 440 ; 253 ; 630 ; 451 ; 25.1 ; 3.5 ; 133
13 ; 80 ; 27 ; 10 ; 2229 ; 1329 ; 876 ; 552 ; 317 ; 790 ; 565 ; 26.9 ; 30.1 ; 2
13 ; 80 ; 27 ; 2 ; 1367 ; 815 ; 537 ; 338 ; 156 ; 420 ; 297 ; 20.8 ; 2 ; 90
13 ; 110 ; 27 ; 2 ; 622 ; 371 ; 244 ; 154 ; 71 ; 191 ; 138 ; 19 ; 1 ; 52
13 ; 110 ; 27 ; 4 ; 1015 ; 605 ; 399 ; 251 ; 144 ; 359 ; 257 ; 23.9 ; 1.8 ; 90
13 ; 110 ; 27 ; 6 ; 1351 ; 806 ; 531 ; 334 ; 218 ; 510 ; 370 ; 31.2 ; 3.5 ; 133
13 ; 110 ; 27 ; 8 ; 1779 ; 1061 ; 699 ; 440 ; 253 ; 630 ; 451 ; 32 ; 40 ; 7.2
13 ; 110 ; 27 ; 10 ; 2229 ; 1329 ; 876 ; 552 ; 317 ; 790 ; 565 ; 39 ; 47 ; 13
13 ; 160 ; 27 ; 2 ; 1091 ; 651 ; 429 ; 270 ; 125 ; 337 ; 238 ; 20.8 ; 2 ; 90
13 ; 160 ; 27 ; 4 ; 1779 ; 1061 ; 699 ; 440 ; 253 ; 630 ; 451 ; 25.1 ; 3.5 ; 133
13 ; 160 ; 27 ; 6 ; 2367 ; 1412 ; 930 ; 586 ; 317 ; 879 ; 650 ; 31.2 ; 6.5 ; 208
13 ; 160 ; 27 ; 8 ; 2967 ; 1770 ; 1166 ; 734 ; 480 ; 1124 ; 814 ; 39.1 ; 9.8 ; 285


Livraison standard (composition)

• Caisson en tôle acier galvanisée Sendzimir laquée (RAL 7024) avec réglage en hauteur et support de grille inox.
• Échangeur de chaleur dynamique 4-tubes et mini activateur(s) tangentiel(s) 24 VDC.
• Flexibles inox 1/2", 15 cm ; plaque de recouvrement pour vannes ; raccordement électrique à l'intérieur du caisson.
• Pied réglable 0 – 4.5 cm avec décrochage acoustique sur certaines versions ; réglage fin jusqu'à +0.8 cm inclus (sauf Clima Canal 019).
• Panneau de protection pour montage, plaques de recouvrement ; bac à condensats (ø 2 cm) et autres composants selon configuration.

Caractéristiques / spécifications techniques

• Modèle : Clima Canal 13 B27.
• Type : convecteur de sol encastré, 4-tubes.
• Fabricant / Marque : Jaga.
• Caisson : tôle acier galvanisée Sendzimir, laquée (RAL 7024).
• Grille : aluminium anodisé ou bois, plusieurs finitions disponibles.
• Échangeur : échangeur dynamique hydraulique 4-tubes.
• Activateurs : mini activateur(s) tangentiel(s), 24 VDC.
• Flexibles de raccordement : inox 1/2", 15 cm (livraison standard).
• Gestion des condensats : bac à condensats optionnel (ø 2 cm) pour versions refroidissement.
• Réglage en hauteur : 0 – 4.5 cm ; réglage fin +0.8 cm.
• Raccordements hydroniques et électriques : à gauche en standard (modifiable).
• Mesure acoustique : selon ISO 3741:2010 (conditions indiquées dans le tableau).
• Options : caisson vide, pièce d'angle, pieds pour faux-plancher, JDPC pré-monté, alimentation rail DIN, thermostats Siemens (RDG264KN, RDG260T), kits de raccordement (Set 297, Set 299), etc.
