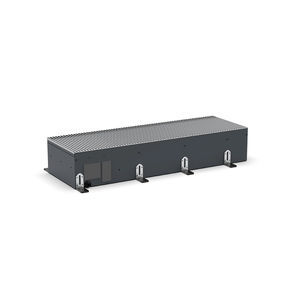

Convecteur à eau chaude MINI CANAL PRO

contemporainen acier galvaniséen inox

Overview
Le Mini Canal Pro de Jaga est un convecteur encastré conçu pour l'installation le long de grandes fenêtres, façades vitrées, vitrines, vérandas, sous assises de fenêtre et murets. Il associe la technologie Low-H2O à un échangeur de chaleur super-conductif et rapide, réduisant le volume d'eau tout en assurant une forte émission thermique sur des installations linéaires.

Applications

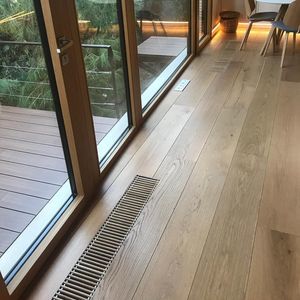

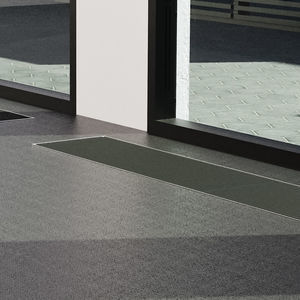

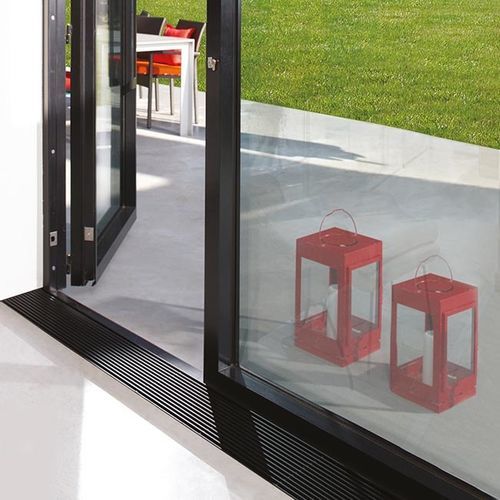

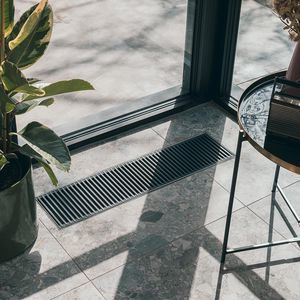

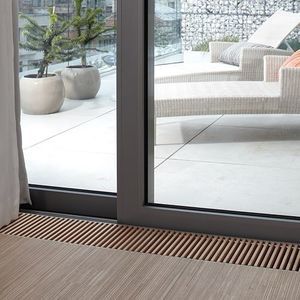

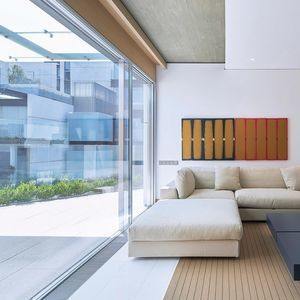

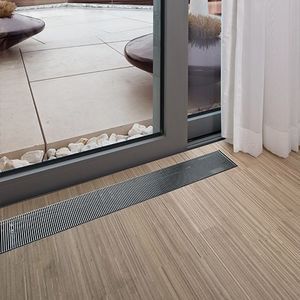

• Installations le long de façades vitrées et grandes surfaces vitrées
• Vitrines et espaces d'exposition
• Vérandas et serres
• Sous assises de fenêtre et murets nécessitant un chauffage encastré
• Installations continues en ligne

Caractéristiques clés

• Technologie Low-H2O avec échangeur super-conductif ultra-rapide
• Plusieurs options de grilles en aluminium anodisé ou bois pour s'adapter aux intérieurs
• Réglage de hauteur 0–4,5 cm standard (avec découplage acoustique) ; 4,5–10 cm en option
• Support de grille en acier inoxydable et conduit en tôle galvanisée électrolytique, finition RAL 7024
• Système pré-perforé pour les connexions avec joints synthétiques et garnitures d'aération/vidange standard
• Conçu pour des installations discrètes et continues
• Garantie 30 ans

Livraison standard

• Échangeur Low-H2O
• Conduit avec support de grille en acier inoxydable
• Orifice(s) d'aération 1/8" et bouchon(s) de vidange 1/2"
• Plaque de protection métallique pour les connexions
• Grille sélectionnée
• Réglage de hauteur 0–4,5 cm avec découplage acoustique (standard) ; 4,5–10 cm sur demande
• Composants adaptés pour installation continue

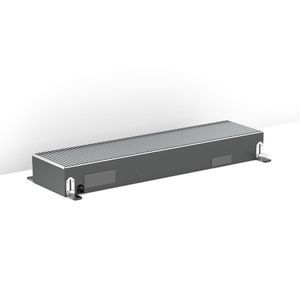

Composition

• Grille(s) : aluminium anodisé ou bois (voir nuancier Jaga)
• Plaque de protection : protège l'unité pendant les travaux
• Échangeur Low-H2O adapté selon le type Mini Canal Pro
• Conduit : tôle galvanisée électrolytique, laquée gris foncé (RAL 7024)
• Support de grille en acier inoxydable
• Bouchon de terminaison et système pré-perforé pour connexions avec joints synthétiques

Grilles disponibles (sélection)

• BNA, BNC, DBV, DBN, DMV, DMN, DOV, DON
• RBV, RBN, RMV, RMN, ROV, RON
• RBR, RDB, RBL, RNA, DNC, DDB
• DBR, DBL, DNA, SNC, SDB, SBR, SBL, SNA

Performances — sorties d'échantillon (entrées initiales)
En-tête : Hauteur [cm] | Longueur [cm] | Largeur [cm] | 75/65/20 [Watts] | 55/45/20 [Watts] | 45/35/20 [Watts] | 35/30/20 [Watts] | Référence commande
9 | 080 | 14 | 105 | 48 | 26 | 13 | MIPR 009 080 14 XXX
9 | 090 | 14 | 126 | 58 | 31 | 16 | MIPR 009 090 14 XXX
9 | 100 | 14 | 147 | 68 | 36 | 18 | MIPR 009 100 14 XXX
9 | 110 | 14 | 168 | 77 | 41 | 21 | MIPR 009 110 14 XXX
9 | 130 | 14 | 210 | 97 | 52 | 26 | MIPR 009 130 14 XXX

Remarques
Le produit est disponible en nombreuses combinaisons longueur/largeur/hauteur avec les puissances correspondantes. Les lignes d'exemple ci‑dessus correspondent aux premières entrées affichées sur la fiche produit et se réfèrent à des conditions de température standard.

Caractéristiques techniques

• Technologie Low-H2O : échangeur rapide et super-conductif pour réduire le volume d'eau et améliorer la réactivité
• Variantes d'échangeur adaptées à chaque type Mini Canal Pro
• Raccords : orifices d'aération 1/8" et bouchons de vidange 1/2"
• Système pré-perforé pour connexions avec joints synthétiques
• Réglage de hauteur 0–4,5 cm standard (avec découplage acoustique) ; 4,5–10 cm optionnel
• Conduit en tôle galvanisée électrolytique, laquage gris foncé RAL 7024; support de grille en acier inoxydable
• Plaque de protection et bouchon de terminaison fournis pour protéger l'appareil pendant l'installation
• Large choix de grilles (aluminium et bois) pour harmoniser l'intérieur
• Adapté aux installations continues
• Garantie 30 ans
