Convecteur électrique HYBRID ACO

à eau chaudecontemporainen métal

Aperçu du produit

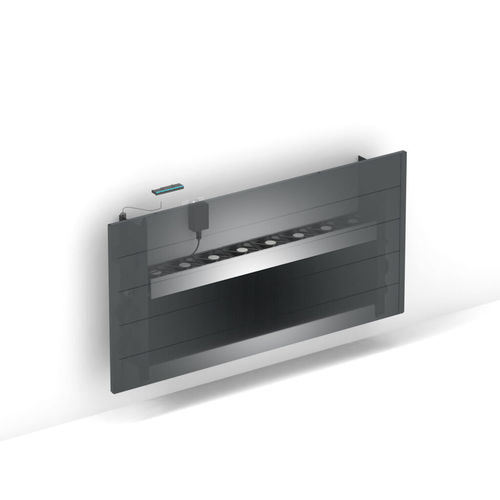

Le radiateur mural encastré hybride Jaga ACO est une unité intégrée offrant un chauffage basse température économe et un refroidissement non condensant. Conçu pour l'encastrement mural, l'échangeur Low-H2O permet une efficacité à faibles températures d'eau et améliore le rendement saisonnier des pompes à chaleur.

Principaux avantages

• Chauffage efficace à basse température d'eau grâce à l'échangeur Low-H2O
• Refroidissement non condensant en combinaison avec des pompes à chaleur fournissant de l'eau de refroidissement
• Améliore la performance saisonnière des systèmes pompe à chaleur
• Permet aux chaudières à condensation de fonctionner à des températures plus basses et plus efficaces
• Conçu par les développeurs de la technologie de radiateurs basse température

Fonctionnement automatique et modes
L'Hybrid encastré utilise des capteurs de température ambiante et d'eau intégrés pour commuter automatiquement entre chauffage et refroidissement non condensant. Le mode par défaut ACO (auto-change-over) propose trois positions de fonctionnement :

• Position chambre — max. 26 dB(A)
• Position confort — max. 30 dB(A)
• Position maximale — pour un chauffage ou un refroidissement rapide

Fonction Breeze
Mode flux d'air activé par ventilateur (Breeze) offrant du confort sans circulation d'eau froide.

Résumé des modes de fonctionnement

• Chauffage
• Refroidissement (non condensant)
• Breeze (ventilateur seul)

Puissances (tableau de sélection)
Colonnes du tableau : Hauteur [cm] ; Longueur [cm] ; Type ; Position ; Chauffage 75/65/20 [W] ; Chauffage 55/45/20 [W] ; Chauffage 45/35/20 [W] ; Chauffage 35/30/20 [W] ; Refroidissement léger 16/18/27 (50% HR) [W] ; Pression acoustique dB(A) ; Consommation électrique [W] ; Débit d'air [m3/h] ; Référence de commande
Exemples : BIWW 020 060 10 ACO ; BIWW 020 070 10 ACO ; BIWW 020 080 10 ACO ; BIWW 020 100 10 ACO ; BIWW 020 140 10 ACO

Livraison standard (haut niveau)

• Livré en deux colis plats pour faciliter la manutention ; léger et installable par une seule personne
• Échangeur Low-H2O avec supports muraux et kit de fixation
• Coudes purgeur d'air 1/8" et bouchon de vidange 1/2"
• Paroi de séparation laquée gris foncé (non destinée à être un habillage fini)
• Unité de ventilateur facile à installer avec commandes et alimentation 24 VDC
• Remarque : l'appareil n'est pas équipé d'un détecteur de condensation ; le contrôle de la condensation doit être intégré à l'installation (requis pour le refroidissement)

Dimensions et installation
Produit disponible en plusieurs hauteurs et longueurs (voir tableau de sélection). Les plans techniques pour l'encastrement mural indiquent les dimensions de découpe et les dégagements d'installation ; consulter la documentation produit pour les dessins détaillés.

Caractéristiques / spécifications techniques

• Fonctions : chauffage, refroidissement non condensant, fonction ventilateur Breeze
• Auto-change-over : ACO (commutation automatique chauffage/refroidissement)
• Positions de fonctionnement : Chambre / Confort / Maximum
• Performances acoustiques : mode chambre jusqu'à 26 dB(A), confort jusqu'à 30 dB(A) (conditions de mesure applicables)
• Ventilateur & contrôle : unité de ventilateur intégrée avec commandes et alimentation 24 VDC
• Échangeur : conception Low-H2O pour une efficacité en fonctionnement basse température
• Compatibilité refroidissement : refroidissement non condensant avec pompes à chaleur fournissant de l'eau froide ; la surveillance de la condensation doit être assurée par l'installation
• Raccordements : raccordements standard avec ensembles de raccordement Jaga optionnels
• Garantie : informations de garantie fabricant disponibles dans la documentation produit
