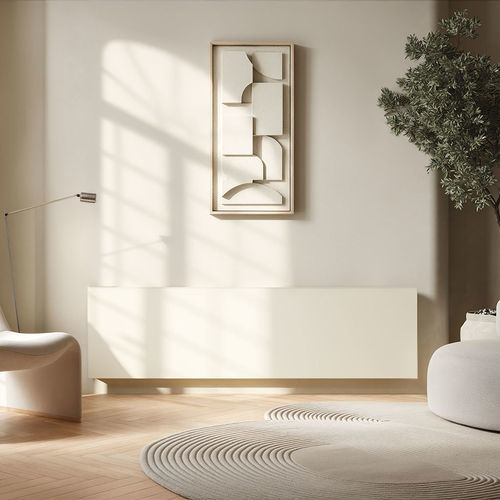

Convecteur à eau chaude LINEA PLUS HYBRID

moderneen métalblanc

Présentation du produit
Un classique Jaga au design discret et profilé avec grille perforée et face avant plane, amélioré par la technologie Hybrid pour des performances optimisées. Concepteur pour un confort toute l'année : convecteur qui rafraîchit en été et chauffe en hiver, conçu pour une intégration discrète dans les intérieurs modernes.

Caractéristiques clés

• Convecteur profilé avec grille perforée et face avant plane
• Technologie Hybrid : fonction combinée chauffage et refroidissement
• Échangeur Low-H2O avec revêtement anti-poussière (gris graphite)
• Disponible avec différents systèmes de contrôle : JAGA ACO (D09), JAGA BMS 0-10V (D03), JAGA TPT (D01)
• Unité ventilateur fournie avec commandes et alimentation 24 V DC

JAGA ACO (D09)

• Vitesse des ventilateurs sélectionnée manuellement en 3 positions via le panneau de commande.
• Si la température d'eau < 24°C et que l'air est plus chaud que l'échangeur, les ventilateurs démarrent et l'appareil refroidit la zone.
• Si la température d'eau > 28°C et que l'air est plus froid que l'eau, les ventilateurs démarrent et l'appareil chauffe la zone.
• L'appareil bascule automatiquement entre modes chauffage, refroidissement et veille.

JAGA BMS 0-10V CONTROL (D03)

• Vitesse des ventilateurs contrôlée par un signal externe 0-10V (DC) issu d'un thermostat, d'une centrale domotique ou d'un GTB.
• Les ventilateurs démarrent lorsque la tension de commande ≥ 1V et que la température d'eau > 28°C ou < 24°C ; la vitesse augmente proportionnellement à la tension de commande (10V = vitesse maximale).
• Si l'appareil est équipé d'un moteur de vanne thermoelectrique connecté à l'électronique interne, la vanne s'ouvre lorsque la tension de commande > 1V.

JAGA TPT (D01)

• Vitesse des ventilateurs contrôlée automatiquement selon la température de confort préréglée via commandes tactiles ; permet un fonctionnement très silencieux une fois la température atteinte.
• Si équipé d'un moteur de vanne thermoelectrique connecté à l'électronique interne, l'unité fait office de thermostat d'ambiance et coupe/active l'alimentation en eau en fonction de la mesure de température locale.
• Si la température ambiante est réglée/contrôlée par un autre système qui autorise/désactive le débit d'eau, le TPT peut être utilisé uniquement pour moduler l'assistance ventilateur.
• Les ventilateurs démarrent pour refroidir lorsque l'eau de l'échangeur < 24°C ; ils démarrent pour chauffer lorsque l'eau > 28°C.

Livraison standard (résumé)

• Échangeur Low-H2O avec revêtement anti-poussière (gris graphite)
• Supports muraux et kit de montage
• Buse d'air oblique (standard et hauteur 020) ou buse d'air prolongée 1/8" (twin) et robinet de vidange 1/2"
• Caisse partiellement assemblée pour raccordement bas gauche ou bas droit
• Unité ventilateur facile à installer avec commandes et alimentation 24 V DC

Composition du code de commande
Le code de commande se compose de parties identifiant le produit, la hauteur, la longueur, le type, la couleur de la caisse et le système de contrôle. Structure d'exemple (parties) : LINW / hauteur (ex. 035) / longueur (ex. 050) / type (ex. 11) / couleur caisse (XXX) / système de contrôle (DDD).

Performances (extrait de tableau)
En-tête : Hauteur [cm] | Longueur [cm] | Type | Position | Léger refroidissement (16/18/27°C) [Watts] | Chauffage (35/30/20°C) [Watts] | Chauffage (45/40/20°C) [Watts] | Chauffage (50/45/20°C) [Watts] | Chauffage (55/45/20°C) [Watts] | Niveau de pression acoustique [dB(A)] | Consommation électrique [Watts] | Volume d'eau [l] | Code de commande

Lignes (exemples) :
35 | 50 | 11 | 1 | 148 | 190 | 366 | 457 | 499 | 26,0 | 3,6 | 3,0 | LINW 035 050 11 XXX DDD
35 | 60 | 11 | 1 | 191 | 246 | 474 | 592 | 647 | 26,0 | 4,8 | 4,0 | LINW 035 060 11 XXX DDD
35 | 70 | 11 | 1 | 234 | 301 | 580 | 724 | 791 | 26,0 | 5,5 | 5,0 | LINW 035 070 11 XXX DDD
35 | 80 | 11 | 1 | 276 | 355 | 684 | 854 | 933 | 26,0 | 6,3 | 5,0 | LINW 035 080 11 XXX DDD
35 | 90 | 11 | 1 | 317 | 408 | 786 | 982 | 1.072 | 26,0 | 6,7 | 6,0 | LINW 035 090 11 XXX DDD
35 | 100 | 11 | 1 | 358 | 460 | 887 | 1.107 | 1.210 | 26,0 | 7,8 | 7,0 | LINW 035 100 11 XXX DDD
35 | 110 | 11 | 1 | 401 | 516 | 995 | 1.242 | 1.357 | 26,0 | 8,4 | 7,0 | LINW 035 110 11 XXX DDD
35 | 120 | 11 | 1 | 437 | 562 | 1.084 | 1.354 | 1.479 | 26,0 | 8,9 | 8,0 | LINW 035 120 11 XXX DDD
35 | 140 | 11 | 1 | 515 | 662 | 1.277 | 1.595 | 1.743 | 26,0 | 10,1 | 9,0 | LINW 035 140 11 XXX DDD
(La page produit contient le tableau complet des performances couvrant plusieurs hauteurs et longueurs avec niveaux sonores, consommations et volumes d'eau correspondants.)

Images / Galerie
Packshot et plusieurs photos produit montrant les options de finition extérieure et des exemples d'installation sont disponibles sur la page produit.

Caractéristiques / spécifications techniques

• Brand: Jaga
• Dénomination : Linea Plus Hybrid
• Échangeur : type Low-H2O avec revêtement anti-poussière
• Seuil d'activation du refroidissement : température d'eau < 24°C
• Seuil d'activation du chauffage : température d'eau > 28°C
• Alimentation du ventilateur : 24 V DC (unité ventilateur intégrée)
• Systèmes de contrôle disponibles : ACO (D09), BMS 0-10V (D03), TPT (D01)
• Livraison standard inclut supports, bouches, robinet de vidange et caisson partiellement assemblé
• Acoustique : niveau de pression sonore d'exemple 26 dB(A) pour de nombreuses configurations (varie selon la taille)
• Volume d'eau et consommation varient selon la taille (exemples dans le tableau de performances)
