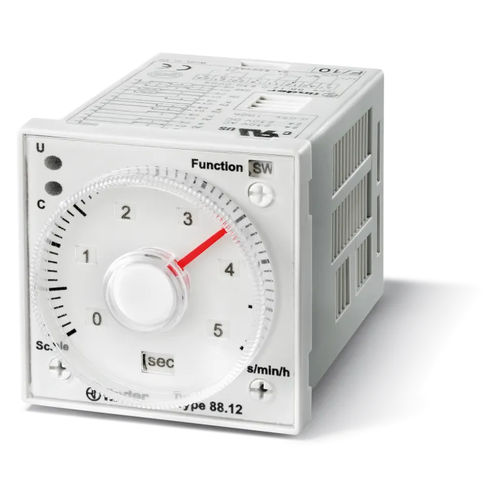

Interrupteur horaire analogique 88 SERIES

montage sur panneau

Présentation
La Série 88 regroupe des relais temporisés embrochables multitensions, disponibles en versions monofonction et multifonction, destinés au montage sur socle (embase) ou sur panneau. Configurations de contact disponibles : 2 contacts temporisés ou 1 contact instantané + 1 contact temporisé. Courant de commutation nominal : 8 A. Plages de temporisation : 0,05 s à 100 h (certaines versions jusqu'à 300 h).

Caractéristiques

• Montage : embrochable (socle) ou montage avant/arrière panneau selon le type
• Brochages : 8 ou 11 broches
• Plages de temps : 0,05 s à 100 h (selon type); certains modèles jusqu'à 300 h
• Alimentation : AC/DC multitension

Types de la série

• Type 88.02 - Relais temporisé embrochable 8 A ; plages 0,05 s à 100 h ; montage panneau/arrière.
• Type 88.12 - Relais temporisé embrochable 8 A ; plages 0,05 s à 100 h ; montage panneau/arrière.
• Type 88.92 - Clignoteur asymétrique embrochable : temps T.ON et T.OFF réglables indépendamment ; emb. 8 broches ; plages jusqu'à 300 h.

Applications

• Gestion des séquences et temporisations dans les tableaux de contrôle industriels
• Contrôle de cycles, retards d'enclenchement/déclenchement et fonctions de clignotement en automatisme

Caractéristiques / spécifications techniques

• Série : Série 88
• Fabricant : Finder
• Type de produit : Relais temporisés embrochables
• Courant de commutation nominal : 8 A
• Montage : en socle/embrochable ou sur panneau avant/arrière (selon version)
• Brochages : 8 ou 11 broches (selon version)
• Plages de temporisation : 0,05 s à 100 h (standard); certains modèles jusqu'à 300 h
• Alimentation : AC/DC (multitensions)
• Fonctions : monofonction et multifonction (selon version)
• Configurations de contacts : 2 contacts temporisés ou 1 instantané + 1 temporisé
