Temporisateur statique 80 SERIES

électromécaniquemultifonctionretardé

Présentation
La Série 80 regroupe des relais temporisés modulaires multifonctions et monofonctions pour montage sur rail DIN. Proposée en plusieurs courants de sortie et variantes (dont versions à sortie statique et versions certifiées pour ferroviaire), elle couvre de nombreuses fonctions de temporisation adaptées aux tableaux électriques.

Fonctions et caractéristiques

• Largeur module : 17,5 mm
• Six plages de temps sélectionnables de 0,1 s à 24 h (selon modèle)
• Alimentation multitension disponible
• Isolement élevé entrée/sortie
• Sorties par relais ou sortie statique (SST) selon modèle

Types disponibles (aperçu)

• Type 80.01 / 80.01T – Relais temporisé modulaire 16 A. Versions NFC et ferroviaire (T) disponibles.
• Type 80.11 / 80.11T – Relais temporisé modulaire 16 A. Version T pour applications ferroviaires ; isolement élevé.
• Type 80.21 – Relais temporisé modulaire avec six plages (0,1 s–24 h) ; isolement élevé.
• Type 80.41 / 80.41T – Relais temporisé modulaire ; variantes pour ferroviaire disponibles.
• Type 80.51 – Relais temporisé modulaire (généralement 8 A) ; six plages de temps.
• Type 80.61 / 80.61T – Relais temporisé monofonction ; certaines variantes : quatre plages 0,05 s–180 s ; version ferroviaire disponible.
• Type 80.71 – Sortie statique (SST) 1 A ; largeur 17,5 mm ; six plages de temps.

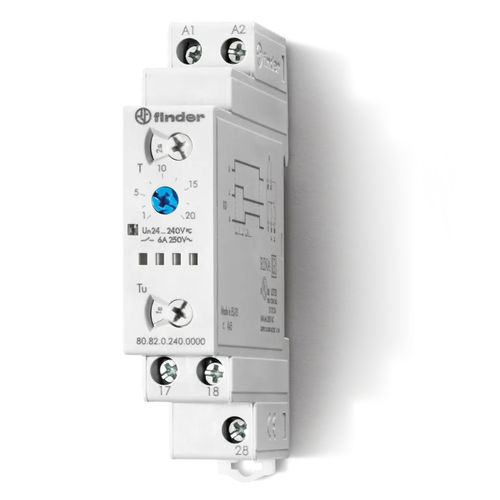

• Type 80.82 – Relais temporisé modulaire 6 A ; largeur 17,5 mm ; sélecteur rotatif et trimpot de réglage.
• Type 80.91 – Relais temporisé monofonction 16 A ; largeur 17,5 mm ; six plages de temps.

Caractéristiques / spécifications techniques

• Nom de la gamme : Série 80
• Largeur module : 17,5 mm
• Plages de temporisation : typiquement six échelles 0,1 s–24 h (selon modèle)
• Courants de sortie : exemples 1 A (SST), 6 A, 8 A, 16 A selon modèle
• Variantes fonctionnelles : multifonction, monofonction, SST disponible
• Réglages : sélecteur rotatif de plage et trimpot sur certains modèles
• Options : versions NFC et versions pour applications ferroviaires (suffixe T)
• Électrique : entrées multitension et isolement élevé entrée/sortie sur modèles concernés
