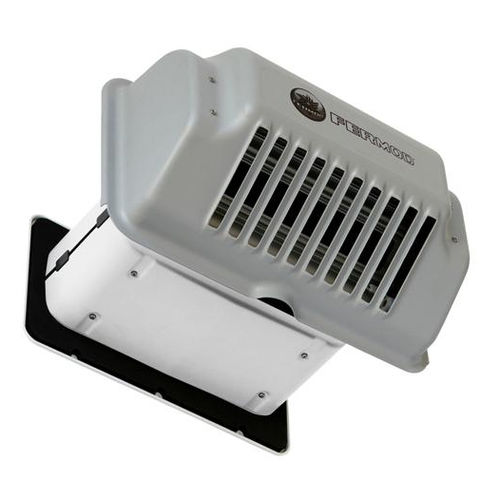

Clapet de ventilation en composite 2260

en polystyrèneen aluminium anodiséen élastomère

Les parois d'une chambre froide sont périodiquement soumises à des efforts suite aux différences de pression d'air, soit de l'intérieur, soit de l'extérieur. Les SOUPAPES FERMOD brevetées permettent par une mise à l'air libre d'équilibrer les pressions intérieures et extérieures. DESCRIPTIF DE LA SOUPAPE Elle est chauffante, à fonctionnement mécanique par clapets mobiles étanches, l'un d'admission et l'autre de décompression. A - L'ELEMENT MECANIQUE Elle est composée à l'extérieur d'un profil support, de clapets en aluminium anodisé maintenus par deux boîtiers en composite, l'ensemble étant protégé par un capot en polystyrène choc. Les deux clapets mobiles sont composés de plaque en aluminium anodisé et en élastomère pour assurer l'étanchéité. Cet ensemble est lié à un tube de traversée en aluminium anodisé équipé d'une grille côté intérieur. B - LES ELEMENTS CHAUFFANTS Un cordon chauffant entourant le tube de traversée assure le chauffage de celui-ci. Le siège des clapets est réchauffé par un cordon chauffant indépendant. Les cordons sont alimentés en 220 V avec prise de terre pour une puissance de 185 watts environ. Le raccordement s'effectue à l'extérieur de la chambre froide directement sur un boîtier composite. Deux contacts thermiques contrôlent la température du tube et du siège des clapets et peuvent être connectés à un système d'alarme. REFERENCES N° 2260 : Soupape chauffante murale GRAND DEBIT, pour chambre froide à température négative jusqu'à - 40°C.
