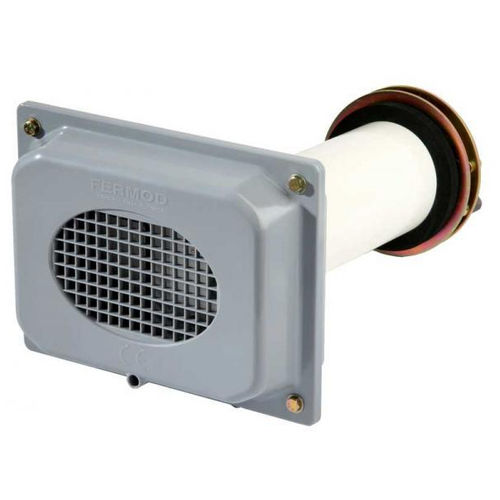

Clapet de ventilation en inox 2230

en compositepour décharge de pressionpour bâtiment

Les parois d'une chambre froide sont périodiquement soumises à des efforts suite aux différences de pression d'air, soit de l'intérieur, soit de l'extérieur. Les SOUPAPES FERMOD brevetées permettent par une mise à l'air libre d'équilibrer les pressions intérieures et extérieures. DESCRIPTIF DE LA SOUPAPE : Elle est chauffante, à fonctionnement mécanique par clapets mobiles étanches, l'un d'admission et l'autre d'échappement. Elle est tarée pour agir à partir d'une pression d'environ 10 mm de colonne d'eau. Elle se compose de 2 éléments principaux : A - L'ELEMENT MECANIQUE se trouve à l'extérieur de la chambre. Il comprend : - 1 boîtier en composite renforcé, - 1 carter en composite, - 1 platine en duralinox anodisé avec son joint d'étanchéité, - 2 clapets mobiles constitués de plaques sur lesquels se trouve une membrane en EPDM qui assure l'étanchéité, - Réf. 2230 - Montage en paroi : 3 lames de ressort en inox maintiennent fermé chacun des 2 clapets d'aspiration, - Réf. 2231 - Montage en plafond : 6 lames de ressort en inox maintiennent fermé le clapet d'aspiration, - 1 tube en composite avec joints d'étanchéité traverse la paroi de la chambre, fixé sur le boîtier par une liaison étanche. B - L'ELEMENT CHAUFFANT se trouve à l'intérieur du tube, auquel il est fixé par un collier de serrage. IL EVITE TOUTE FORME DE GIVRE et se compose de : - 1 canne chauffante étanche NF, IP55, de 40 watts pour les soupapes 2230 et de 25 watts pour les soupapes 2231 en plafond, alimentée en 220 volts avec prise de terre, - Raccordement à l'extérieur de la chambre, - 1 contact thermique contrôle la température de la canne chauffante.
