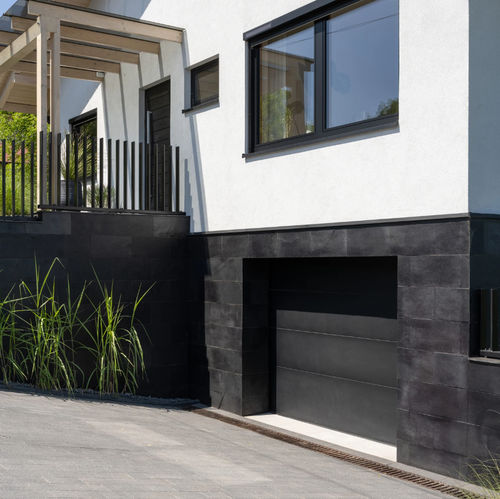

Porte de garage sectionnelle PROFI+

en acier galvaniséen acier zinguéen EPDM

Présentation
La porte de garage PROFI+ est composée de panneaux acier de 40 mm d'épaisseur remplis de mousse de polyuréthane (PUR) haute densité. Les panneaux associent deux tôles d'acier avec un assemblage rainure-languette et un joint thermique pour limiter les ponts thermiques. L'ensemble est rigide, stable et étanche; le coefficient de transmission thermique pour la porte complète est U = 1,3 W/m², adapté aux garages chauffés.

Système de ressorts de torsion
La porte est proposée avec plusieurs systèmes d'équilibrage selon l'espace d'installation : torsion avant (F), torsion arrière (R) et ressorts de traction dans les rails (X). Les ressorts sont en fil d'acier durci zingué et ont été testés pour 20 000 cycles. Un dispositif mécanique de sécurité empêche la chute brutale de la porte en cas de rupture de ressort. La configuration des ressorts est choisie en fonction de la profondeur du garage et de la hauteur du linteau pour garantir un équilibre optimal et un fonctionnement fluide.

Automatisation et motorisations
PROFI+ est compatible avec les motorisations courantes pour portes de garage (exemples : Sommer et Marantec) offrant démarrage/arrêt progressif et détection d'obstacle. Variantes de rail moteur : courroie dentée (silencieuse, haute performance) et chaîne acier (robuste pour usage intensif). L'automatisation s'intègre aux systèmes du bâtiment et peut être connectée à FAKRO Smart Home via une passerelle. Une télécommande radio est fournie; des cellules photoélectriques en option arrêtent la porte en cas d'obstacle.

Protection thermique et étanchéité
Des joints périphériques et inter-panneaux en caoutchouc EPDM assurent l'étanchéité continue le long des rails, du profil supérieur et du panneau inférieur, réduisant les pertes thermiques et les nuisances sonores. L'EPDM reste souple sur une large plage de températures. L'isolation et l'étanchéité sont attestées par une perméabilité à l'air classe 3 et une étanchéité à l'eau classe 3.

Durabilité et construction
Rails et ferrures : acier galvanisé 1,5 mm résistant à la corrosion et à la déformation. Rouleaux à roulements avec douilles antivibrations garantissent un guidage souple; système à double rouleau disponible pour les grandes dimensions. Tous les composants sont testés en fatigue pour au moins 20 000 cycles.

Esthétique et finitions
Finitions externes des panneaux : bois structuré, lisse, mat profond, sable et textures imitation bois. Revêtement de peinture résistant aux UV, à l'humidité et aux produits chimiques. Couleurs extérieures standard : RAL 9016 (blanc), RAL 7016 (anthracite), RAL 8014 (brun), RAL 9006 (argent), RAL 9005 (noir), ainsi que décors : Golden Oak, Walnut, Winchester, Swamp Oak et Turner Oak. Face intérieure : RAL 9016 blanc.

Fonctions de sécurité
Protection mécanique en cas de rupture de ressort (verrouillage de l'axe ou du mécanisme de guidage). Cellules photoélectriques (optionnelles) et capteurs de surcharge dans les motorisations stoppent le mouvement en cas d'obstacle. Profil de segment conçu pour réduire le risque de pincement des doigts.

Caractéristiques principales (à retenir)

• Panneaux acier remplis PUR de 40 mm
• Systèmes de ressorts disponibles : F (avant), R (arrière), X (dans rail)
• Fonctionnement manuel ou automatisé
• Rail moteur : courroie ou chaîne ; compatible avec les principales marques de moteurs
• Valeur U pour la porte complète : 1,3 W/m²
• Joints EPDM périphériques et inter-panneaux ; perméabilité à l'air et étanchéité classe 3
• Composants testés ≥ 20 000 cycles

Tableau des dimensions disponibles (Hauteur [mm] vs Largeur [mm] - applicabilité du système de montage)
En-tête : Hauteur [mm] | 2400 | 2500 | 2600 | 2750 | 3000 | 3200 | 3500 | 4000 | 4250 | 4500 | 5000 | 6000
1875 | F, X, R | F, X, R | F, X, R | F, X, R | F, X, R | F, X, R | F, X, R | F, X, R | F, X, R | F, X, R | F, R | F
2000 | F, X, R | F, X, R | F, X, R | F, X, R | F, X, R | F, X, R | F, X, R | F, X, R | F, X, R | F, X, R | F, R | F
2125 | F, X, R | F, X, R | F, X, R | F, X, R | F, X, R | F, X, R | F, X, R | F, X, R | F, X, R | F, X, R | F, R | F
2250 | F, X, R | F, X, R | F, X, R | F, X, R | F, X, R | F, X, R | F, X, R | F, X, R | F, X, R | F, X, R | F, R | F
2375 | F, X, R | F, X, R | F, X, R | F, X, R | F, X, R | F, X, R | F, X, R | F, X, R | F, X, R | F, X, R | F, R | F
2500 | F, X, R | F, X, R | F, X, R | F, X, R | F, X, R | F, X, R | F, X, R | F, X, R | F, R | F, R | F, R | F
2625 | F, R | F, R | F, R | F, R | F, R | F, R | F, R | F, R | F, R | F, R | F, R | F
2750 | F, R | F, R | F, R | F, R | F, R | F, R | F, R | F, R | F, R | F, R | F, R | F
2875 | F, R | F, R | F, R | F, R | F, R | F, R | F, R | F, R | F, R | F, R | F, R | F
3000 | F, R | F, R | F, R | F, R | F, R | F, R | F, R | F, R | F, R | F, R | F, R | F

(les lignes du tableau reproduisent la matrice de compatibilité du produit telle que présentée sur la fiche produit; F = torsion avant, R = torsion arrière, X = ressorts dans rails)

Règles de dimensionnement et tailles de commande (résumé)
DH – Hauteur d'ouverture (taille de commande) : —
DW – Largeur d'ouverture (taille de commande) : —
HR – Linteau : HR ≥ 200 mm (tableau général) / HR ≥ 100 mm (X et certaines variantes) / HR ≥ 130 mm pour l'automatisation dans certaines configurations
SH – Hauteur du système de rails : SH = DH + 60 mm
CH – Hauteur minimale du garage requise : CH = DH + 200 mm
GW – Largeur minimale du garage requise : GW = DW + 180 mm
LS / RS – Jeu d'appui latéral : LS ≥ 90 mm, RS ≥ 90 mm
PTH – Taille d'entrée (hauteur) : PTH = DH − 175 mm (manuel) / PTH = DH − 10 mm (automatique)
PTW – Taille d'entrée (largeur) : PTW = DW

Caractéristiques / Spécifications techniques

• Épaisseur panneau : 40 mm (deux tôles acier + noyau mousse PUR)
• Isolation thermique (valeur U) : 1,3 W/m² pour la porte complète
• Assemblage panneau : rainure-languette avec joint thermique
• Joints périphériques/inter-panneaux : caoutchouc EPDM (résistant au vieillissement, UV et aux températures)
• Perméabilité à l'air : classe 3
• Étanchéité à l'eau : classe 3
• Rails & ferrures : acier galvanisé, épaisseur 1,5 mm
• Rouleaux : rouleaux à roulements avec douilles antivibrations ; système double rouleau pour grandes dimensions
• Systèmes de ressorts : F (avant), R (arrière), X (tension dans rail)
• Durabilité des ressorts : ≥ 20 000 cycles ; fil d'acier durci zingué
• Sécurité des ressorts : verrou mécanique anti-rupture ; blocage d'axe ou de guide en cas de défaut
• Compatibilité motorisations : Sommer et Marantec (démarrage/arrêt progressif, détection obstacle) ; rails moteur courroie ou chaîne
• Fonctions d'automatisation : télécommande radio (868 MHz), détection par cellule photoélectrique, intégration via passerelle avec FAKRO Smart Home
• Alimentation de secours : batterie optionnelle pour plusieurs cycles (accessoire en option)
• Accessoires de sécurité : cellules photoélectriques (option, IP54), verrou intérieur (option)
• Finitions extérieures disponibles : imitation bois, lisse, mat profond, sable, textures bois
• Couleurs standards : RAL 9016, RAL 7016 (et anthracite imitation bois), RAL 8014, RAL 9006, RAL 9005 ; décors bois supplémentaires
• Cycles de fonctionnement testés pour les composants : ≥ 20 000
• Jeu latéral minimum : LS/RS ≥ 90 mm
• Formule hauteur rails : SH = DH + 60 mm ; hauteur minimale garage CH = DH + 200 mm
