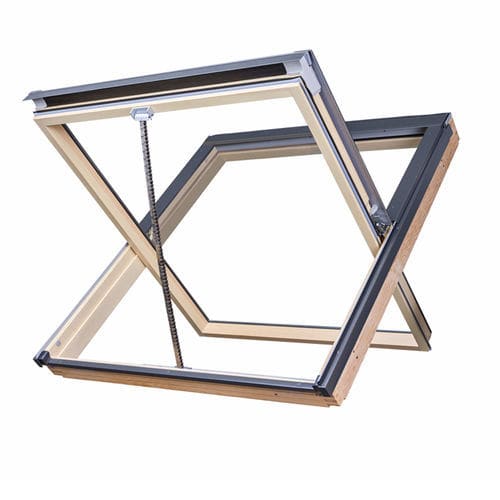

Trappe de désenfumage en bois FSR-U P5

pour toiture

Présentation Le châssis d'extraction de fumée FSR‑U P5 associe les fonctions de protection incendie aux atouts d'une fenêtre de toit pour l'usage courant. En situation d'urgence il évacue fumées et gaz chauds pour améliorer la sécurité ; en usage quotidien il apporte ventilation naturelle et lumière du jour, améliorant le confort intérieur. La construction en bois massif, la finition soignée et l'unité vitrée P5 rendent le FSR-U P5 adapté aux cages d'escalier, bâtiments publics et lieux où performance certifiée et résistance accrue à l'effraction sont requises.

Construction pensée pour la sécurité Le FSR‑U P5 est conçu pour répondre aux exigences de la norme EN 12101-2 en matière d'extraction de fumées et pour assurer un fonctionnement stable du système. L'actionneur à chaîne 24 V ouvre l'ouvrant à 90° en moins de 60 secondes afin d'obtenir la surface géométrique d'extraction optimale. La large ouverture permet également une sortie de toit sécurisée en cas d'urgence. Des charnières durables et un mécanisme de précision garantissent la stabilité structurelle sous charges spécifiées ; le produit est également apte à l'utilisation dans des systèmes d'extraction par gravité conformément à VdS 2221:2001‑08(01).

Installation flexible selon les pentes L'installation est possible sur des pentes de toit de 15° à 90°, ce qui rend la fenêtre adaptée à de nombreux types de toitures inclinées et structures exigeantes. Une large gamme d'habillages d'étanchéité est disponible pour l'adaptation aux différents revêtements. La fenêtre peut être complétée par des capteurs, interrupteurs de ventilation et systèmes de télécommande pour répondre aux exigences techniques tout en conservant le confort quotidien.

Avantages clés

• Extraction de fumées en cas d'incendie et ventilation quotidienne
• Adaptée aux locaux à hygrométrie élevée
• Actionneur à chaîne pour ouverture/fermeture automatique
• Installation sur toitures inclinées pente 15°–90°

Unité de vitrage Le FSR‑U P5 est équipé d'une unité vitrage double‑chambre P5 anti‑effraction offrant une protection élevée contre les intrusions par la vitre. La couche intérieure feuilletée (classe P2A) maintient les fragments en cas de casse pour réduire le risque de blessure et empêcher l'accès non autorisé. La couche extérieure trempée augmente la résistance aux dommages mécaniques et aux intempéries ; elle bénéficie d'une garantie à vie contre la grêle selon les conditions du fabricant.

Habillage extérieur Les éléments extérieurs sont finis avec un habillage durable, résistant à la corrosion, en couleur RAL 7022. Les matériaux offrent une haute résistance à l'humidité, aux UV et aux intempéries, garantissant une protection durable et une finition esthétique compatible avec les toitures contemporaines et traditionnelles.

Finition intérieure L'intérieur est réalisé en bois de pin de haute qualité, imprégné sous vide pour protéger contre les champignons et moisissures, puis verni en trois couches de laque polyuréthane pour obtenir une finition blanche lisse, résistante à l'humidité et sans grain apparent — adaptée aux cuisines, salles de bains et zones exigeant à la fois esthétisme et fonctionnalité.

Actionneur à chaîne L'actionneur à chaîne 24 V permet l'ouverture/fermeture automatique lorsqu'il est raccordé à un système de commande et atteint l'ouverture complète à 90° en moins de 60 secondes. Le mécanisme assure un levage stable de l'ouvrant et un fonctionnement fiable en mode extraction de fumées comme en usage quotidien.

Caractéristiques / spécifications techniques

• Modèle : FSR-U P5
• Type : Châssis d'extraction de fumée / fenêtre de toit pour ventilation quotidienne
• Ouverture : ouvrant à 90° (ouverture totale)
• Actionneur : actionneur à chaîne 24 V ; ouverture complète en 60 s
• Vitrage : unité vitrage double‑chambre P5 anti‑effraction ; verre feuilleté intérieur classe P2A ; verre trempé extérieur (garantie fabricant contre la grêle)
• Utilisation : extraction de fumées en cas d'incendie, ventilation quotidienne, peut servir de sortie de toit
• Normes & conformité : conçu pour répondre à EN 12101-2 ; compatible avec systèmes selon VdS 2221:2001‑08(01)
• Plage de pente d'installation : 15°–90°
• Finition extérieure : habillage résistant à la corrosion (RAL 7022)
• Finition intérieure : pin imprégné sous vide, trois couches de laque polyuréthane, blanc
• Emplacements adaptés : cages d'escalier, bâtiments publics, locaux à hygrométrie élevée
• Exemple de taille présenté : 78x78 cm (option de sélection)
• Options supplémentaires : compatible avec capteurs météo, interrupteurs de ventilation et systèmes de télécommande
