Trappe de désenfumage en acrylique FSP P2

en verre trempéen pindispositif d'évacuation des fumées et de la chaleur

Vue d'ensemble
Le lanterneau de désenfumage FSP P2 est conçu pour les systèmes d'extraction de fumée afin d'éliminer fumée et chaleur en situation d'incendie. En conditions normales, il fait également office de fenêtre de toit pour la ventilation naturelle et l'apport de lumière du jour. Sa conception et sa finition le rendent adapté aux cages d'escalier et autres locaux exigeant une performance de désenfumage vérifiée.

Principales caractéristiques

• Extraction de fumée en cas d'incendie et ventilation quotidienne
• Deux actionneurs électriques 24V pour ouverture automatique (levage rapide et stable)
• Adapté aux toits inclinés avec pentes de 20° à 60° ; applicable aux toits plats avec solutions d'installation dédiées
• Vitrage antieffraction : classe P2A

Conception pour conditions exigeantes

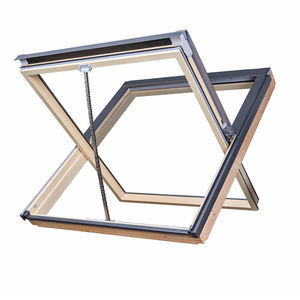

L'ouvrant est relevé par deux actionneurs électriques et atteint une ouverture jusqu'à 71° en environ 51 secondes sous charge maximale. Les charnières basses assurent un comportement aérodynamique optimal et l'ouvrant ouvert protège l'orifice d'évacuation du vent. La structure est conforme à la norme EN 12101-2:2003 et approuvée pour les systèmes de désenfumage naturel.

Vitrage
La fenêtre est équipée d'une unité de vitrage antieffraction de classe P2A. La couche laminée intérieure réduit le risque d'éclatement et retient les fragments pour limiter les accès non autorisés. La lame extérieure est en verre trempé de 4 mm bénéficiant d'une garantie permanente de résistance aux grêlons. L'intercalaire est rempli de gaz inerte argon.

Habillage extérieur
La partie extérieure est munie d'un habillage résistant aux intempéries, à l'humidité, aux UV et aux variations de température. Couleurs disponibles : anthracite RAL 7016, brun-gris RAL 7022 et noir RAL 9005. Associé à des solins adaptés (y compris solutions pour toits plats), il assure une liaison étanche et durable à la structure de toiture.

Finition intérieure
Le cadre intérieur est en pin imprégné sous vide, traité contre les champignons et moisissures, et verni deux fois avec un vernis acrylique transparent pour protéger de l'humidité et du vieillissement. La finition offre un aspect naturel esthétique.

Actionneurs et fonctionnement
Équipé de deux actionneurs 24V pour ouverture automatique pilotée par un système de contrôle. Le mécanisme est calibré pour un levage rapide, homogène et stable sous charge maximale afin d'assurer un fonctionnement fiable en situation d'urgence.

Accessoires et intégration système
Compatible avec capteurs météorologiques, interrupteurs de ventilation, télécommandes et autres composants pour répondre aux besoins spécifiques des installations. Des solins spéciaux sont disponibles pour différents types de toitures et méthodes d'installation.

Applications

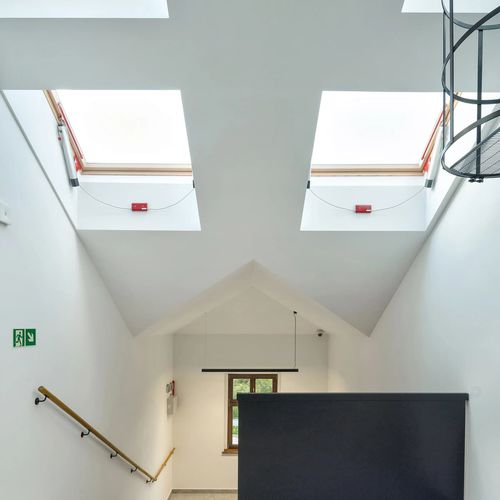

Destiné principalement aux systèmes de désenfumage des bâtiments publics et à étages (cages d'escalier, voies d'évacuation), tout en étant utilisable pour la ventilation quotidienne et l'apport de lumière naturelle.

Caractéristiques techniques

• Modèle : FSP P2
• Usage prévu : Extraction de fumée (incendie) et ventilation quotidienne / fenêtre de toit
• Normes : Conforme à EN 12101-2:2003
• Mécanisme d'ouverture : 2×actionneurs électriques 24V (automatique)
• Angle d'ouverture : jusqu'à 71°
• Temps d'ouverture : ~51 secondes jusqu'à l'angle maximal sous charge maximale
• Emplacement des charnières : bas du cadre
• Adaptation Pente toiture : toits inclinés 20°–60° ; toits plats avec systèmes d'installation dédiés
• Vitrage : unité P2A antieffraction ; couche laminée intérieure ; verre trempé extérieur 4 mm ; cavity remplie d'argon
• Habillage extérieur : résistant aux intempéries (couleurs : RAL 7016, RAL 7022, RAL 9005)
• Finition intérieure : pin imprégné sous vide avec deux couches de vernis acrylique transparent
• Garantie : verre trempé extérieur couvert par garantie permanente de résistance aux grêlons (tel qu'indiqué)
• Applications types : cages d'escalier et locaux nécessitant une performance de désenfumage vérifiée
• Composants optionnels : capteurs météo, interrupteurs de ventilation, télécommandes, solins spéciaux
