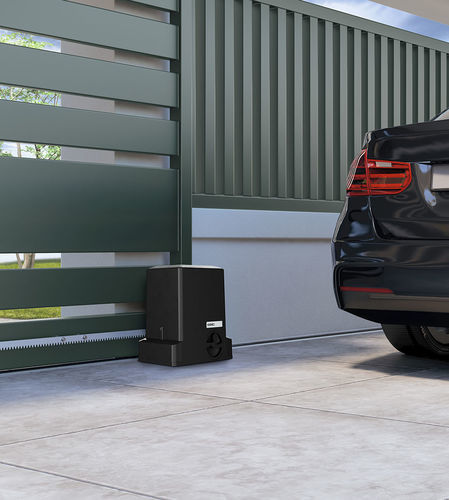

Automatisme pour portail 740 & 741

pour portail coulissantcoulissant

Présentation

• Motoréducteurs 740 et 741 pour portails coulissants, alimentation 230 V, conçus pour une exploitation économe en énergie, la sécurité et un fonctionnement fiable dans les installations d'automatisation de portails.
• Électronique de commande avec vitesse réglable, encodeur haute résolution, optimisation de la force et sensibilité de détection d'obstacles réglable.
• Mode veille faible consommation (LC) intégré conforme à la Directive Ecoconception 2009/125/CE et au Règlement (UE) 2023/826 : si activé, consommation en veille <0,5 W (2 W si connecté à Simply Connect).
• Design compact et moderne, adapté à divers contextes d'installation.

740 C - 741 C

• Motoréducteur avec centrale de commande intégrée offrant vitesse réglable, entrées pour bords sensibles, compatibilité radio FDS et omniDEC, et technologie Bus2Easy.
• Le mode faible consommation (LC) s'active automatiquement après une période d'inactivité configurable pour réduire la consommation.
• Commande moteur performante avec encodeur haute résolution pour des mouvements fluides, optimisation de la force et consommation réduite.

740 E - 741 E

• Esthétique repensée conformément à l'évolution de la gamme.
• Programmation simplifiée via afficheur et centrale précâblée.
• Fin de course magnétique.
• Encodeur intégré avec inversion en cas de détection d'obstacle et gestion spécifique lors des phases d'ouverture et de ralentissement.

Points de performance clés

• Poids max. du vantail : 500 kg (740) – 900 kg (741).
• Largeur max. d'un vantail : jusqu'à 15 m.
• Vitesse max. : 12 m/min (des références marketing indiquent jusqu'à 14 m/min pour certaines variantes).
• Espace d'arrêt : 25–30 mm selon modèle.
• Usage : domestique ; indice de protection IP44 ; température d'utilisation −20 °C à +55 °C.

Cartes électroniques et centrales

• E781S LC : programmation intuitive via afficheur et boutons dédiés, nombreux paramètres configurables et 2 sorties programmables ; compatible Simply Connect pour contrôle à distance ; intègre le mode faible consommation (LC) configurab le via menu.
• Carte électronique 740D : configuration par afficheur avec options de programmation avancées ; deux niveaux de programmabilité pour les paramètres d'installation ; compatible avec photocellules standard ; propose 8 logiques de fonctionnement dont une logique d'auto-apprentissage pour simplifier la mise en service.

Innovations et compatibilités

• Technologies SAFEzone, GREENtech et Simply Connect identifiant fonctions de sécurité avancées, mesures d'efficacité mécanique/électronique et compatibilité télécommande à distance.
• Prise en charge du décodage FDS (FAAC Digital Signature) et du codage radio universel omniDEC ; compatibilité avec divers émetteurs et protocoles radio FAAC.

Accessoires et dispositifs complémentaires

• Cartes électroniques : E781S LC, 740D.
• Émetteurs et récepteurs radio : Système FDS (433 / 868 MHz), émetteurs omniDEC / XTO.
• Photocellules et dispositifs de sécurité : XP 20 D, XP 30.
• Autres accessoires : feu clignotant XLED, lecteur de badges XTR B, claviers de commande XKP, Système Radio Safety Edge (XT S 868 / XR S 868).

Descriptif technique (230 V~ @50 Hz) - consolidé
Paramètre | 740 C | 740 E | 741 C | 741 E
Tension d'alimentation | 220–240 V~ @50/60 Hz (tous modèles)
Puissance max | 430 W | 460 W | 530 W | 600 W
Pignon | Z16 Module 4 (tous modèles)
Couple max. au démarrage | 380 N (série 740) | 380 N (série 740) | 570 N (série 741) | 570 N (série 741)
Force maximale de poussée | 450 N (série 740) | 450 N | 680 N (série 741) | 680 N
Poids max. du vantail | 500 kg (série 740) | 500 kg | 900 kg (série 741) | 900 kg
Vitesse max. du vantail | 12 m/min (tous modèles) (marketing mentionne jusqu'à 14 m/min pour certaines variantes)
Largeur max. du vantail | 15 m (tous modèles)
Espace d'arrêt | 25 mm (740 C / 741 C) | 30 mm (740 E / 741 E)
Type d'utilisation | Domestique (tous modèles)
Fréquence d'utilisation | 56 cycles/h (740 C), 22 cycles/h (740 E), 56 cycles/h (741 C), 30 cycles/h (741 E)
Indice de protection | IP44 (tous modèles)
Température d'utilisation | −20 °C – +55 °C (tous modèles)
Condensateur de démarrage | 10 µF (740 C), 12,5 µF (741 selon modèle)
Protection thermique | 140 °C réarmement automatique (tous modèles)
Pression sonore (LpA) | ≤ 70 dB(A) (tous modèles)
Poids motoréducteur | 11,9 kg (série 740) | 11,9 kg | 13,1 kg (série 741) | 13,1 kg
Code article (exemples) | 109600 (740 C) | 1097805 (740 E) | 109602 (741 C) | 1097815 (741 E)

Caractéristiques / spécifications techniques

• Tension d'alimentation : 220–240 V~ @50/60 Hz.
• Puissance : 430–600 W selon modèle/version.
• Couple / poussée max. : jusqu'à 570 N / 680 N (versions 741).
• Capacité vantail : jusqu'à 900 kg ; largeur maximale vantail : 15 m.
• Vitesse max. : jusqu'à 14 m/min selon variante.
• Indice de protection : IP44 ; plage de températures d'utilisation −20 °C à +55 °C.
• Mode veille faible consommation (LC) <0,5 W (2 W si connecté à Simply Connect).
• Encodeur haute résolution intégré ; fin de course magnétique sur versions E ; compatibilités radio : FDS, omniDEC.
• Protection thermique avec réarmement automatique à 140 °C.
• Pression sonore : ≤ 70 dB(A).
