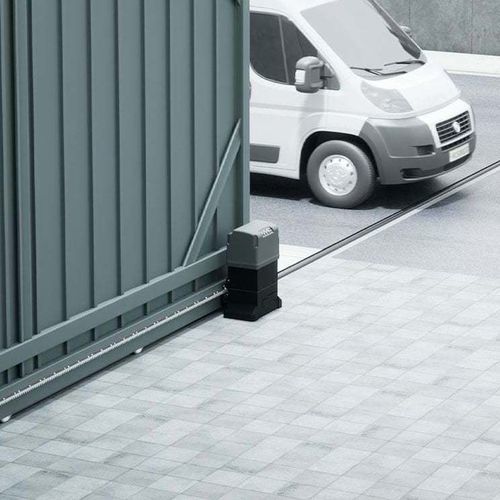

Automatisme pour portail coulissant 746 C & 844 C

Présentation

• Motoréducteurs FAAC modernisés avec unité de commande électronique intégrée E781S LC offrant des niveaux de réglage de la vitesse, deux entrées dédiées pour bords sensibles (NC ou 8,2 kΩ) et connectivité Bus2Easy.
• Commande moteur en boucle fermée avec encodeur haute résolution pour des rampes d'accélération/décélération plus douces, optimisation de l'effort, réduction de la consommation et sensibilité réglable à la détection d'obstacles.
• Compatibilité : Compatible avec la plateforme Simply Connect et la technologie radio FDS.
• Fonctionnalité de faible consommation en veille intégrée : la carte E781S LC propose un mode veille à basse consommation conforme à la directive Ecodesign 2009/125/CE et au règlement UE 2023/826. Le mode basse consommation peut être activé/désactivé via le menu de la carte et s'active automatiquement après une période d'inactivité (<0,5 W standard ; 2 W si connecté à Simply Connect).

Performances principales

• Poids maximum du vantail : 400–600 kg (746 C) / 1 800 kg (844 C)
• Largeur maximale d'un seul vantail : 40–50 m (746 C) / 40 m (844 C)
• Vitesse maximale : 9,6–12 m/min (variantes 746 C) et 9,6 m/min (844 C)
• Usage prévu : Industriel / Commercial / Résidentiel — utilisation continue

FAAC 746 C — Données techniques
Paramètre — 746 C Z16 — 746 C Z20
Tension d'alimentation — 220–240 V~ @50/60 Hz — 220–240 V~ @50/60 Hz
Puissance max — 350 W — 350 W
Pignon — Z16 Module 4 — Z20 Module 4
Couple max au démarrage — 466 N — 372 N
Force de poussée max — 830 N — 665 N
Poids max du vantail — 600 kg — 400 kg
Vitesse max du vantail — 9,6 m/min — 12 m/min
Longueur max du vantail — 40 m — 50 m
Espace d'arrêt — 30 mm — 30 mm
Type d'utilisation — Industrielle/Commerciale/Résidentielle — Industrielle/Commerciale/Résidentielle
Fréquence d'utilisation — Utilisation continue — Utilisation continue
Indice de protection — IP44 — IP44
Température d'utilisation — −20 °C – +55 °C — −20 °C – +55 °C
Condensateur de démarrage — 12,5 µF — 12,5 µF
Protection thermique — 120 °C auto-régénérateur — 120 °C auto-régénérateur
Pression sonore (LpA) — ≤ 70 dB(A) — ≤ 70 dB(A)
Huile — fournie par FAAC — fournie par FAAC
Poids motoréducteur — 16,2 kg — 16,5 kg
Code article — 109745 — 109746

FAAC 844 C — Données techniques
Paramètre — 844 C Z16
Tension d'alimentation — 220–240 V~ @50/60 Hz
Puissance max — 680 W
Pignon — Z16 Module 4
Couple max au démarrage — 606 N
Force de poussée max — 1300 N
Poids max du vantail — 1800 kg
Vitesse max du vantail — 9,6 m/min
Longueur max du vantail — 40 m
Espace d'arrêt — 30 mm
Type d'utilisation — Industrielle/Commerciale/Résidentielle
Fréquence d'utilisation — Utilisation continue
Indice de protection — IP44
Température d'utilisation — −20 °C – +55 °C
Condensateur de démarrage — 18 µF
Protection thermique — 120 °C auto-régénérateur
Pression sonore (LpA) — ≤ 70 dB(A)
Huile — fournie par FAAC
Poids motoréducteur — 16,9 kg
Code article — 109925

Caractéristiques / spécifications techniques

• Modèles : FAAC 746 C (variantes Z16, Z20) et FAAC 844 C (Z16)
• Tension réseau : 220–240 V~ @50/60 Hz
• Puissance max : 350 W (746 C), 680 W (844 C)
• Pignons : Z16 Module 4, Z20 Module 4 (746 C Z20)
• Forces et couples : valeurs spécifiques par version (voir tableau)
• Poids de vantail max : jusqu'à 600 kg (746 C), jusqu'à 1 800 kg (844 C)
• Longueur/vitesse max du vantail : jusqu'à 50 m / 12 m/min selon variante
• Espace d'arrêt : 30 mm
• Indice de protection : IP44 — Température d'utilisation : −20 °C à +55 °C
• Condensateur de démarrage : 12,5 µF (746 C), 18 µF (844 C)
• Protection thermique : 120 °C auto-régénérateur
• Pression sonore : ≤ 70 dB(A)
• Lubrification : bain d'huile fourni par FAAC pour fonctionnement silencieux et longévité
• Carte électronique : E781S LC (écran/boutons, encodeur haute résolution, 2 entrées bord sensible, 2 sorties programmables)
• Connectivité : Bus2Easy, compatible Simply Connect et technologie radio FDS
• Consommation en veille : <0,5 W (mode LC), 2 W si connecté à Simply Connect (si LC activé)
