Downlight encastré QUINTESSENCE

à LEDcarréd'intérieur

Description produit

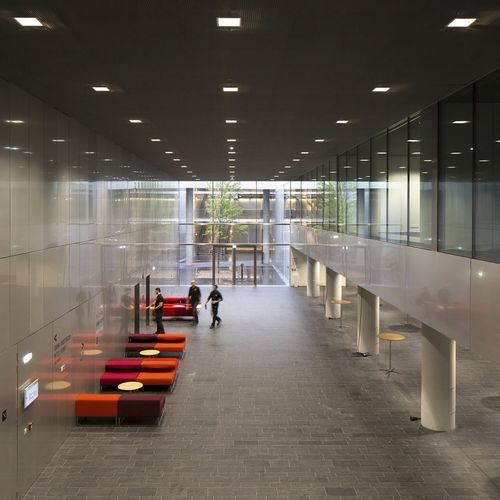

Quintessence carré fixe un niveau de référence en confort visuel, efficacité et qualité de lumière pour les appareils encastrés. La gamme comprend des downlights, des wallwashers à lentille et des projecteurs orientables. Les downlights et wallwashers Quintessence offrent une maîtrise efficace de l’éblouissement et une grande homogénéité ; l’angle de rayonnement 90° associé à un cut-off 40° permet des entraxes importants pour un éclairage général efficient.

Particularités

• Confort visuel élevé : réflecteur ERCO Darklight assurant une forte réduction de l’éblouissement avec un bon rendement lumineux.
• Adapté aux bureaux : conception visant un faible éblouissement ; les valeurs UGR servent de repère selon la disposition des luminaires.
• Options de pose : encastrement recouvrant standard ; cadres d’encastrement affleurants disponibles en accessoire.

Variantes / personnalisation (exemples)

• Finitions réflecteur : doré mat, argenté mat ou champagne mat.
• Raccordement : prise 3 ou 5 pôles (Wago ou Wieland).
• Couleurs cadre : jusqu’à 10 000 couleurs disponibles sur demande.

Caractéristiques détaillées

• Réflecteur ERCO Darklight (Downlight) : cut-off 40° ; aluminium anodisé, satiné mat.
• Réflecteur wallwasher : cut-off 80° ; aluminium anodisé, satiné mat.
• Module LED ERCO : LED high-power en 2700K, 3000K, 3500K ou 4000K ; optique directionnelle avec lentille de collimation en polymère optique.
• Diffuseur / lentille : polymère optique ; options : diffuseur à lentille, wide flood, extra wide flood ou système wallwash ; pour les orientables : lentilles Spherolit (narrow spot, spot, flood).
• Cadre d’encastrement : encastrement recouvrant standard ; fixation pour épaisseurs de plafond 1–30 mm ; cadre affleurant disponible séparément pour 12,5–25 mm.
• Boîtier : fonte d’aluminium servant de dissipateur thermique ; cadre de fixation polymère noir ; versions orientables inclinables 0°–20° et rotatives 360°, bloquables.
• Driver : commutable, gradable en phase (fin de phase), DALI ou Casambi Bluetooth.

Applications / Aperçu système (points forts)

• Downlights : distribution large et rotationnellement symétrique pour éclairage général. Puissances 12,1–32,4 W ; flux 1163–4192 lm.
• Wallwashers à lentille : distribution asymétrique pour un lissage uniforme des parois. Puissances 8,1–24,3 W ; flux 776–3144 lm.
• Projecteurs orientables : faisceaux très étroits à larges pour éclairage d’accentuation. Puissances 2–24,3 W ; flux 194–3144 lm.
• Règles d’implantation : entraxe downlights d ≤ 1,5 × hauteur h ; décalage wallwasher a ≈ 1/3 × hauteur h et entraxe d ≤ 1,3 × a pour bonne uniformité longitudinale.

Caractéristiques / spécifications techniques

• Famille / modèle : Quintessence carré.
• Angles cut-off : downlight 40° ; wallwasher 80°.
• Matières : réflecteurs aluminium anodisé satiné mat ; boîtier fonte d’aluminium ; cadre d’encastrement polymère blanc (standard).
• Températures de couleur LED : 2700K, 3000K, 3500K, 4000K.
• Optiques disponibles : wide flood, extra wide flood, wallwash, narrow spot, spot, flood (Spherolit).
• Contrôle : commutable, gradable phase, DALI, Casambi Bluetooth.
• Montage : encastrement recouvrant standard ; cadre affleurant en accessoire ; fixations selon épaisseurs mentionnées.
• Plages typiques : downlights 1163–4192 lm ; wallwashers 776–3144 lm ; orientables 194–3144 lm.
