Downlight encastré JILLY QUADRATISCH

encastrable au plafondà LEDcarré

Présentation
Les appareils encastrés Jilly offrent une solution efficace pour l’éclairage conforme aux normes des postes de travail de bureau. Le design épuré avec une grille anti‑éblouissement marquée distingue Jilly des appareils d’éclairage de bureau classiques. La technique associe un système de lentilles à haute efficacité et une grille anti‑éblouissement pour un confort visuel et un rendement lumineux élevés.

Particularités de Jilly carré

• Convenant aux postes de travail de bureau : Conçu pour une bonne maîtrise de l’éblouissement et un confort visuel élevé ; les valeurs UGR servent d’orientation mais doivent être appliquées en fonction de la disposition des luminaires.
• Grilles anti‑éblouissement : Restreignent la vision directe vers la source et assurent un confort visuel avec un angle d’émission d’environ 90°. Disponibles en noir ou argent pour s’harmoniser au matériau et à la couleur du plafond.
• Faible hauteur d’encastrement : Développé pour des situations d’encastrement compactes où la profondeur d’installation est limitée.

Applications

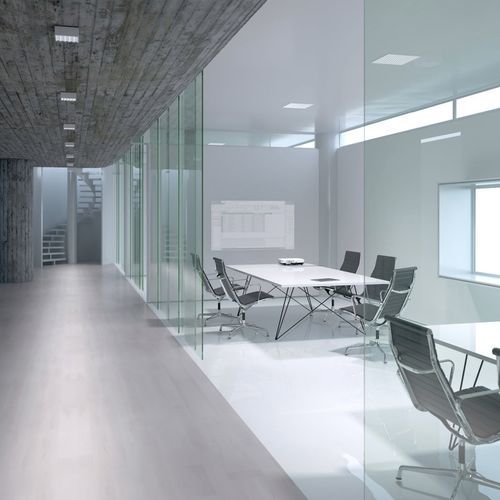

Jilly carré est utilisé pour l’éclairage général dans les bureaux et les espaces collectifs. Les visuels produits illustrent typiquement des intérieurs de bureaux et d’établissements scolaires.

Variantes et personnalisation

• Finitions de grille anti‑éblouissement : or mat, argent mat, champagne mat, cuivre mat et autres couleurs.
• Boîtier : blanc standard ; jusqu’à 10 000 couleurs supplémentaires disponibles sur demande (ERCO individual).

Caractéristiques du produit en détail

• Système de lentille ERCO : Polymère optique ; répartitions de la lumière : Extra wide flood, Oval wide flood.
• Module LED ERCO : LED mid‑power ; températures de couleur : 2700K, 3000K, 3500K, 4000K.
• Grille : Polymère, laqué noir ou aluminisé (argent) avec finition miroir possible ; design anti‑éblouissement.
• Boîtier : Polymère, blanc de série (couleurs spéciales sur demande).
• Cadre d’encastrement (taille 5) : Détail d’encastrement recouvrant ; fixation pour épaisseurs de plafond 1–30 mm ; cadre séparé pour montage ras‑plafond (12,5–25 mm).
• Bloc d’alimentation : Commutable, gradable par phase (compatible coupe‑phase), gradable DALI ou Casambi Bluetooth.

Technique d’éclairage et notes de planification
Les downlights offrent une distribution rotationnellement symétrique (Extra wide flood) ou une distribution axiale large (Oval wide flood) pour l’éclairage ambiant général. Exemple typique : module 8,2 W avec un flux lumineux d’environ 1 473 lm–1 745 lm selon configuration. Pour une uniformité en bureaux, l’espacement d entre luminaires peut atteindre 1,5 × h (hauteur au‑dessus du plan de travail) ; décalage par rapport au mur a ≈ d/2.

Caractéristiques techniques

• Famille / dénomination commerciale : Jilly square
• Marque : ERCO
• Système de lentille : polymère optique
• Répartitions lumineuses : Extra wide flood, Oval wide flood
• Puissance (exemple) : 8,2 W
• Flux lumineux (exemple) : environ 1 473 lm – 1 745 lm
• Températures de couleur LED : 2700K, 3000K, 3500K, 4000K
• Grille : conception anti‑éblouissement ; polymère laqué ou aluminisé (argent) ; angle ≈ 90°
• Boîtier / couleur : Polymère, blanc (nombreuses couleurs disponibles sur demande)
• Cadre d’encastrement : Taille 5 ; fixation pour épaisseurs 1–30 mm ; cadre séparé pour montage ras‑plafond (12,5–25 mm)
• Alimentation / gradation : Commutable, phase, DALI, Casambi Bluetooth
• Applications typiques : Postes de travail de bureau, intérieurs publics et communautaires
