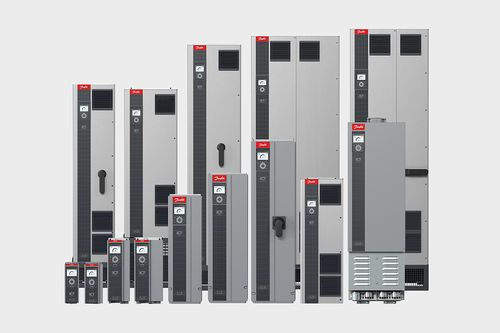

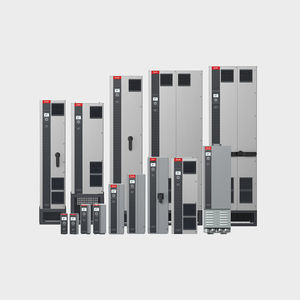

Onduleur central IC7-HVACR

triphasémodulaire

Présentation
iC7-HVACR est un variateur de fréquence nouvelle génération destiné aux systèmes CVC et réfrigération écoénergétiques pour bâtiments commerciaux et industriels. Il offre une plateforme de contrôle modulaire, une connectivité sécurisée et une surveillance avancée pour les installations exigeantes et l'intégration Industrial IoT.

Résumé produit
La gamme iC7-HVACR comprend des variateurs standard et une version ULH (Ultra Low Harmonic) pour une atténuation supérieure des harmoniques. Les unités conviennent aux montages mural, armoire ou au sol et proposent une intelligence HVACR étendue avec capteurs optionnels, analyses et connexions de terrain sécurisées.

Tension d'alimentation et plages de puissance

• Variateurs standard : 3 x 380-480 V AC — 1,1 – 710 kW
• Variateurs Ultra Low-Harmonic (ULH) : 3 x 380-480 V AC — 22 – 160 kW

Caractéristiques clés

• Empreinte compacte réduisant l'espace d'installation et la charge de refroidissement
• Cybersécurité matérielle (puce crypto) pour un transfert de données chiffré de bout en bout et protection contre les accès non autorisés
• Fonctionnalités spécifiques HVACR avec capteurs supplémentaires, analyses et connectivité évolutive
• Filtre EMC intégré pour les catégories C1, C2 et C3
• Versions ULH offrant un THDi très faible (< 3–5%) pour protéger l'équipement contre la surchauffe et les dysfonctionnements
• Ports Ethernet doubles ou RS485 intégrés prenant en charge BACnet/IP, Modbus TCP, EtherNet/IP, PROFINET RT, EtherCAT, BACnet MSTP et Modbus RTU
• Safe Torque-Off (STO) jusqu'à SIL3 / Performance Level e (PLe) en standard
• Nombreux capteurs embarqués avec étalonnage pour une meilleure précision de commande
• Refroidissement par canal arrière évacuant jusqu'à 90% des pertes thermiques de la salle électrique pour réduire la demande de climatisation
• Compatibilité avec moteurs à induction (IM) et à aimant permanent (PM)
• Surveillance conditionnelle (CBM) intégrée pour maximiser la disponibilité
• Support de modèles virtuels pour simuler l'environnement du variateur et sécuriser les projets de mise à niveau

Variante ULH (Ultra Low Harmonic)
La variante ULH d'iC7-HVACR offre une atténuation avancée des harmoniques pour les réseaux électriques sensibles et les installations soumises à des limites strictes de distorsion harmonique, améliorant la qualité de l'énergie et la durée de vie des équipements.

Notes d'installation et d'application

• Optimisé pour montage mural, en armoire ou au sol
• Conçu pour les systèmes CVC et réfrigération des bâtiments commerciaux et autres environnements exigeants

Écosystème numérique & outils

• Plateforme de contrôle modulaire permettant l'extension fonctionnelle
• Compatible avec MyDrive® Suite et MyDrive Insight pour configuration, supervision et analyses

Avantages

• Meilleure efficacité énergétique et coûts d'exploitation réduits
• Réduction des perturbations harmoniques et conformité aux exigences de qualité de l'alimentation
• Cybersécurité renforcée et intégration BMS sécurisée
• Gain de place et réduction de la demande de refroidissement grâce à la conception compacte et au refroidissement par canal arrière
• Coûts de cycle de vie réduits et durée de service prolongée

Caractéristiques techniques

• Famille de produits : iC7-HVACR (variantes standard et ULH)
• Tension d'alimentation : 3 x 380–480 V AC
• Plages de puissance : standard 1,1–710 kW ; ULH 22–160 kW
• Performance harmonique : ULH THDi typiquement < 3–5%
• EMC : filtre intégré pour les catégories C1, C2 et C3
• Connectivité : double Ethernet ou RS485 ; protocoles : BACnet/IP, Modbus TCP, EtherNet/IP, PROFINET RT, EtherCAT, BACnet MSTP, Modbus RTU
• Sécurité fonctionnelle : Safe Torque-Off (STO) jusqu'à SIL3 / PLe en standard
• Refroidissement : canal arrière pour réduction des pertes thermiques en salle électrique
• Sécurité : puce crypto matérielle pour transfert de données chiffré
• Capteurs intégrés : plusieurs capteurs embarqués avec support d'étalonnage
