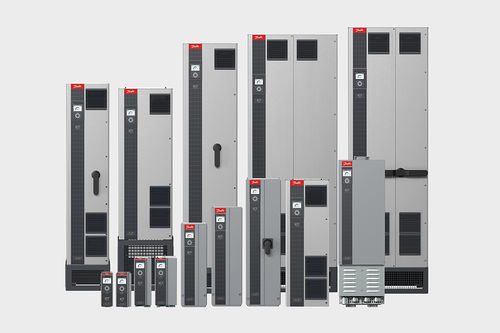

Onduleur triphasé IC7-AQUA

Aperçu
Le iC7-Aqua est un variateur de fréquence de nouvelle génération (VFD) optimisé pour les applications d'eau et d'eaux usées. Il assure un contrôle précis des systèmes de pompage pour optimiser la consommation d'énergie, réduire les efforts mécaniques et améliorer la fiabilité sur les réseaux d'eau municipaux, les usines de traitement des eaux usées, les unités de dessalement et les process industriels de purification de l'eau. Votre projet. Notre variateur.

Fonctionnement d'un VFD sur une pompe
Un variateur de fréquence ajuste la vitesse de la pompe en fonction de la demande réelle du système au lieu de fonctionner en permanence à pleine vitesse. En adaptant la vitesse aux débits ou pressions requis, les variateurs permettent de :

• Économiser de l'énergie : une réduction de vitesse d'environ 20 % peut entraîner des économies d'énergie allant jusqu'à ~50 %
• Réduire l'usure mécanique : les démarrages/arrêts progressifs limitent les coups de bélier et les sollicitations sur canalisations, vannes et pompes
• Améliorer la régulation du procédé : maintenir pression, débit ou niveau d'eau avec une grande précision

Tension d'alimentation et plages de puissance

• Variateurs standard : 3 x 380-480 V AC — 0,37–710 kW (0,5–1000 hp)
• Variateurs ULH (Ultra Low-Harmonic) : 380-480 V AC — 22–160 kW (30–250 hp)

Principales fonctions et avantages

• Protection pompe et application : détection de fonctionnement à sec pour protéger la pompe en l'absence d'eau
• Détection de fin de courbe : empêche le fonctionnement hors plage recommandée pour éviter les fuites
• Mode remplissage de tuyauterie & rampe pour clapet : élimine les coups de bélier et les surtensions de pression, réduisant le besoin de vannes à fermeture douce externes
• Surveillance d'état : protection et surveillance intégrées de l'enroulement statorique, des vibrations et de l'enveloppe de charge pour des alertes précoces
• Compensation de débit & mode veille : fonctionnement intelligent en basse/non-demande pour économiser l'énergie
• Contrôleur multi-pompes : gestion des systèmes multi-pompes pour une efficacité et une disponibilité optimales
• Automatic Energy Optimization (AEO) & Automatic Motor Adaptation (AMA) : amélioration du rendement en charge partielle via algorithmes avancés
• Panneau de commande graphique : grand affichage avec menus intuitifs et assistants de configuration pour une mise en service facilitée
• Installation simplifiée : bornes enfichables et espace câble généreux
• MyDrive® Insight : suite d'outils d'ingénierie pour supervision, paramétrage et dépannage
• Options bus de terrain intégrées : prise en charge d'EtherNet/IP, PROFINET, Modbus TCP, EtherCAT et Modbus RTU pour l'intégration système
• Cybersécurité intégrée : sécurité matérielle (puce crypto) pour transfert de données chiffré de bout en bout
• Sécurité fonctionnelle intégrée (STO) : conforme aux niveaux SIL3 / PLe avec diagnostics internes

Variante Ultra Low-Harmonic (ULH) — avantages
La variante iC7-Aqua ULH est conçue pour les installations sur réseaux sensibles et aux contraintes harmoniques strictes. Avantages :

• THDi < 3 % en charge nominale (env. 3–5 % en charge partielle)
• Facteur de puissance de 1,0 — peut annuler le besoin de correction externe du facteur de puissance
• Conception compacte tout-en-un (3 fils entrée / 3 fils sortie) simplifiant l'installation
• Haute efficacité et composants avals (transformateurs, tableaux) de dimension réduite grâce à un profil de puissance propre
• Conformité aux normes harmoniques assurée pour l'avenir

Applications

• Réseaux d'eau municipaux et stations de pompage
• Usines de traitement des eaux usées
• Dessalement et purification industrielle de l'eau
• Skids de pompage et systèmes multi-pompes

Spécifications techniques

• Famille / modèle : iC7-Aqua
• Tension d'alimentation (standard) : 3 x 380–480 V AC
• Plage de puissance (standard) : 0,37–710 kW (0,5–1000 hp)
• Tension d'alimentation (ULH) : 380–480 V AC
• Plage de puissance (ULH) : 22–160 kW (30–250 hp)
• Distorsion harmonique ULH (THDi) : < 3 % en charge nominale (env. 3–5 % en charge partielle)
• Facteur de puissance : jusqu'à 1,0
• Sécurité : STO intégré (conforme SIL3 / PLe)
• Fonctions de protection : détection fonctionnement à sec, détection fin de courbe, mode remplissage tuyauterie, rampe clapet
• Fonctions de contrôle : contrôleur multi-pompes, compensation de débit, mode veille, AEO, AMA
• Communications : options bus de terrain intégrées (EtherNet/IP, PROFINET, Modbus TCP, EtherCAT, Modbus RTU)
• Sécurité : puce crypto matérielle pour transfert de données chiffré
• Interface utilisateur : panneau de commande graphique avec assistants
• Variantes : standard et Ultra Low-Harmonic (ULH)
