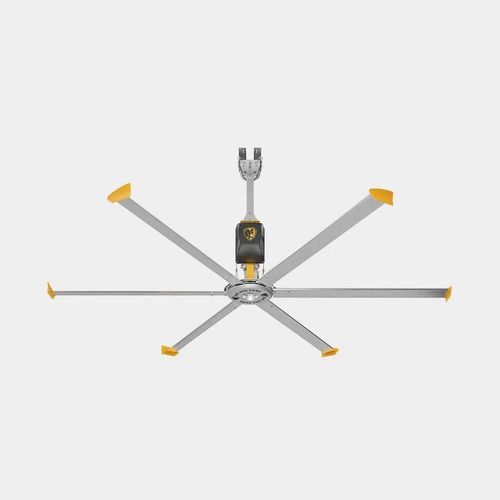

Ventilateur hélicoïdal SHOPFAN

de toitureindustrield'intérieur

Présentation
SHOPFAN est un ventilateur industriel HVLS de 14 ft qui se branche sur une prise standard 15A. L'appareil est livré pré-câblé et testé en usine pour une installation immédiate et un réglage via l'écran tactile OLED fourni.

Caractéristiques clés

• Prêt à l'emploi : Pré-câblé, testé en usine, câble d'alimentation de 15 ft inclus compatible avec prises standard 100–120V, 15A ; monter, brancher et régler la vitesse depuis l'écran OLED.
• Boîte à vitesses industrielle : Boîte à engrenages hélicoïdaux ventilée avec pignons hélicoïdaux inline ; lubrifiée à vie avec huile synthétique et entraînée par un moteur industriel de 1.0 hp pour des performances adaptées aux petits espaces industriels.
• 59,425 CFM — couverture 14 ft : Six profils d'air Powerfoil brevetés avec winglets délivrent jusqu'à 59,425 CFM sur un diamètre de 14 ft ; inclut un tube d'extension de 2 ft et permet le montage sur poutres en I, portiques, pannes Z ou poutres pleines.
• Sécurité redondante : Câbles de sécurité doubles, retenues d'ailettes, clips de moyeu, visserie Grade 8 et intégration de relais incendie assurent plusieurs niveaux de sécurité mécanique et électrique.

Option de commande

• Contrôleur filaire standard : Fourni avec chaque ventilateur ; offre un contrôle de vitesse variable via un écran tactile OLED facile à utiliser. Protection par code optionnelle disponible pour limiter l'accès aux réglages.

Options de montage

• Poutre en I : Configuration de montage standard pour les installations industrielles.
• Bar joists : Compatible avec plafonds à bar joists en utilisant des équerres et de la visserie Grade 8.
• Pannes Z : Adapté aux structures métalliques avec charpente Z-purlin (kit Z-purlin vendu séparément).
• Poutre pleine / Glulam : Montage possible sur poutres pleines ou glulam ; une étude charpente peut être requise.

Documentation technique

• Fiche technique
• Garantie
• Guide d'installation
• Consignes d'espace libre (clearance guidelines)

Caractéristiques techniques

• Famille de modèle : SHOPFAN
• Diamètre du ventilateur : 14 ft
• Débit maximal : Jusqu'à 59,425 CFM sur 14 ft de diamètre
• Ailerons : Six profils Powerfoil brevetés avec winglets
• Inclus : Tube d'extension 2 ft
• Alimentation : Se branche sur 100–120V, 15A (câble de 15 ft inclus)
• Moteur : Moteur industriel 1.0 hp
• Transmission : Boîte à engrenages hélicoïdale ventilée avec pignons hélicoïdaux inline, lubrifiée à vie
• Contrôleur : Contrôleur filaire OLED (vitesse variable ; protection par code optionnelle)
• Sécurité : Câbles de sécurité doubles, retenues d'ailerons, clips de moyeu, visserie Grade 8, intégration relais incendie
• Montage : Compatible avec poutres en I, bar joists, Z-purlins et poutres pleines (vérification structurelle possible)
• État d'expédition : Pré-câblé et testé en usine
