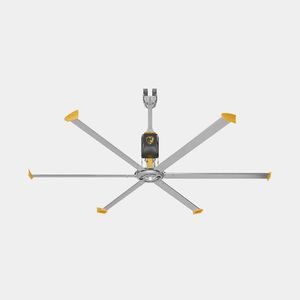

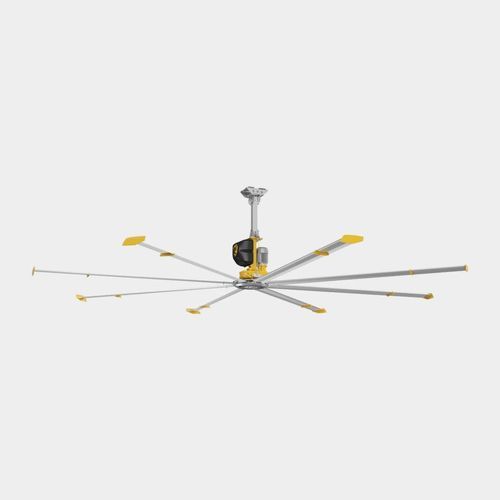

Ventilateur de plafond axial POWERFOIL® X4

montage au plafondindustrield'intérieur

Vue d'ensembleLe Powerfoil X4 est un ventilateur HVLS industriel doté d'un profil d'aube breveté et d'une boîte de vitesses NitroSeal™ sans entretien. Conçu pour déplacer de grands volumes d'air afin de réaliser des économies d'énergie et d'assurer le confort toute l'année dans les installations industrielles et commerciales, il fournit un couple élevé, un flux d'air constant et un niveau sonore réduit.

Caractéristiques principales

• Indice IP56 — résiste à la poussière, aux débris et aux jets d'eau à haute pression.
• Sensation jusqu'à 10° plus frais — le profil d'aube breveté génère un flux d'air régulier qui peut faire ressentir une baisse de température d'environ 10°F.
• Sous 55 dBA — fonctionnement entraîné par engrenage généralement inférieur à 55 dBA.
• Gains de productivité — améliore le confort, la fidélisation et la productivité des opérateurs en zone conditionnée.

Avantage de la transmission par engrenageLe Powerfoil X4 utilise une boîte NitroSeal™ pressurisée à l'azote pour supprimer les vidanges d'huile et réduire le risque de contamination. La boîte est conçue pour un couple soutenu et un entretien réduit, avec un taux de panne annoncé inférieur à 1 % par le fabricant.

• Plus de couple et plus de débit d'air sur de grands volumes industriels.
• Puissance industrielle avec niveaux sonores contrôlés.
• Performance constante en conditions d'utilisation intensives.

Technologie d'aube brevetéeLa géométrie des pales s'inspire des profils d'ailes d'avion et est optimisée pour déplacer d'importants volumes d'air de manière efficace. Trois fonctions brevetées concentrent le flux d'air dans la zone occupée pour des effets concrets sur le confort.

• Airfoil — profil aérodynamique pour déplacer de grands volumes d'air avec un usage d'énergie réduit.
• Airfence® — redirige le flux d'air vers la zone occupée au lieu de le laisser s'échapper au bout des pales.
• Winglet — réduit la traînée pour améliorer l'efficacité globale.

Options de commande

• Contrôleur filaire standard — inclus : commande à vitesse variable via écran OLED ; protection par code disponible en option pour restreindre l'accès.
• Contrôleur BAFCon — option avec SmartSense™ intégré pour ajuster automatiquement la vitesse selon la température. Connectable en réseau : jusqu'à 24 Powerfoil X4 et intégration possible aux systèmes de gestion technique du bâtiment (BMS).

Options de montageLe Powerfoil X4 s'adapte à plusieurs configurations structurelles selon les besoins de l'installation :

• I‑Beam — montage standard pour la plupart des bâtiments industriels.
• Bar Joists — compatible avec utilisation d'angles et de fixations Grade‑8 fournis par le client.
• Z‑Purlins — adapté aux structures métalliques ; kit pour Z-purlin vendu séparément.
• Solid Beam / Glulam — acceptable mais nécessite une vérification d'ingénierie préalable.

Maintenabilité & sécuritéLes caractéristiques de conception minimisent les temps d'arrêt et facilitent les interventions : le moteur est décalé pour être remplaçable sans démonter l'ensemble du ventilateur (remplacement prévu autour de quatre fixations). Des dispositifs de sécurité d'ingénierie réduisent les points de défaillance courants.

Documentation technique & guidesFiches techniques, informations de garantie, guides d'installation et exigences de dégagement sont disponibles auprès du fabricant ; se référer aux documents techniques publiés pour les PDF et ressources d'installation.

Caractéristiques / Spécifications techniques

• Modèle commercial : Powerfoil® X4
• Marque : Big Ass Fans
• Diamètres disponibles : 12 ft, 14 ft, 16 ft, 18 ft, 20 ft, 24 ft
• Longueurs d'extension tube : 2 ft, 5 ft
• Options d'alimentation : 200-240/1, 200-240/3, 400-480/3
• Options contrôleur : Standard (OLED filaire) et BAFCon (SmartSense™, connectable en réseau)
• Indice de protection : IP56
• Niveau sonore typique : sous 55 dBA
• Transmission : boîte NitroSeal™ (pressurisée à l'azote, sans entretien)
• Taux de panne déclaré par le fabricant : inférieur à 1 %
• Caractéristiques brevetées : profil airfoil, Airfence®, winglet
• Montage : I-Beam, Bar Joists (avec angle iron & hardware Grade‑8), Z-Purlins (kit vendu séparément), Solid Beam/Glulam (examen d'ingénierie requis)
• Remplacement moteur : moteur offset pour remplacement simple (conception avec quatre fixations)
• Intégration BAFCon : connecte jusqu'à 24 ventilateurs
