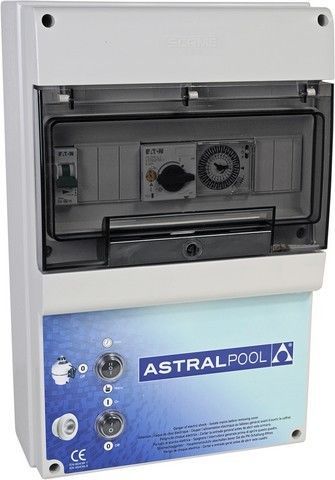

Coffret électrique de piscine pour projecteur 69916

pour filtrationmultifonctionpour régulation du niveau d'eau

Description
Boîtier IP-65 avec face avant en verre transparent, serrure et clefs. Coffret conçu pour la protection et le contrôle d'une pompe de filtration et la gestion d'un projecteur immergé, adapté aux installations piscine et marine. Horloge programmable 24 h avec pas de 15 minutes. Connexions pour télécommande pompe (run/stop) et pour équipements auxiliaires (ex. détecteur de froid, contrôle de niveau).

Compatibilité

• 220/240V monophasé (P+N+T) 50Hz/60Hz
• 380/415V triphasé (3P+N+T) 50Hz/60Hz
• 220/230V triphasé (3P+T) 50Hz/60Hz

Fonctions et caractéristiques

• Horloge 24 h avec pas de 15 minutes
• Connexions : télécommande pompe (run/stop) et entrées auxiliaires (ex. détecteur de froid, contrôle de niveau)
• Protection magnétothermique pour jusqu'à 2 pompes (1ère : 6–10 A ; 2ème : 2–10 A)
• Contacteurs inclus
• Position de commande : 3 positions – Auto / 0 / Manuel
• Sortie protégée 230V 10A pour éclairage auxiliaire
• Sortie protégée 12V 315VA pour 1 projecteur immergé
• Presse-étoupes pour chaque entrée/sortie de câble

Livré avec

• Schéma électrique
• Schéma de connexion
• Instructions d'installation
• Certificat CE
• Presse-étoupe pour chaque entrée et sortie de câble
• Vis et chevilles (4) pour fixation murale

Note de sélection
Choisir le coffret en fonction du courant nominal de la pompe de filtration et de la protection magnétothermique requise. Vérifier la compatibilité de la tension d'alimentation et des équipements auxiliaires avant installation.

Références
69916 | Tipo A
69917 | Tipo B
69918 | Tipo C
69919 | Tipo D

Caractéristiques / spécifications techniques

• Indice de protection : IP-65
• Face avant : Verre transparent avec serrure et clefs
• Compatibilité tension : 220/240V 1~ (P+N+T) 50/60Hz ; 380/415V 3~ (3P+N+T) 50/60Hz ; 220/230V 3~ (3P+T) 50/60Hz
• Horloge : Programmation 24 h avec pas de 15 minutes
• Positions de contrôle : Auto / 0 / Manuel
• Sorties : 230V 10A (éclairage auxiliaire) ; 12V 315VA (1 projecteur immergé)
• Protection : Protections magnétothermiques selon références (1ère 6–10A ; 2ème 2–10A)
• Fourniture : schémas électriques, diagramme de connexion, instructions d'installation, certificat CE, presse-étoupes, vis et chevilles
