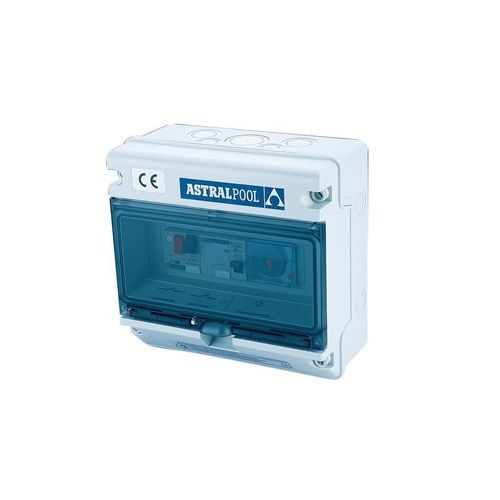

Coffret électrique de piscine pour filtration 25717

pour pompeétancheavec télécommande

Description
Coffret de commande IP-65 pour commande de pompe de filtration, façade transparente avec serrure et clef ; adapté à la fixation murale et à une utilisation intérieure/extérieure nécessitant un indice IP65.

Compatibilité électrique

• 220/240V 1~ (P+N+T) 50Hz/60Hz
• 380/415V 3~ (3P+N+T) 50Hz/60Hz
• 220/230V 3~ (3P+T) 50Hz/60Hz

Fonctions et connexions
Horloge maître 24 h avec pas de programmation de 15 minutes. Connexions pour télécommande pompe (run/stop) et pour équipements auxiliaires (ex. détecteur froid, contrôle de niveau). Presse-étoupes fournis pour chaque entrée/sortie de câble.

Livré avec

• Schéma électrique
• Schéma de câblage
• Instructions d’installation
• Certificat CE
• Presse-étoupe pour chaque entrée/sortie
• Vis et chevilles (4) pour fixation murale

Sélection et fonctionnement
Le coffret doit être choisi en fonction du courant nominal de la pompe de filtration. Comprend protection magnétothermique réglable de 1,6 A à 10 A, contacteur et horloge de programmation 24 h. Sélecteur de commande : 3 positions — Auto / 0 / Manuel.

Tableau références
RÉFÉRENCE | Description | Pièces de rechange
25717 | Type A (voir table technique) |
25718 | Type B (voir table technique) |
25719 | Type C (voir table technique) |
25720 | Type D (voir table technique) |

Caractéristiques / spécifications techniques

• Indice de protection : IP-65
• Façade : verre transparent avec serrure et clef
• Compatibilités : 220/240V 1~ (P+N+T), 380/415V 3~ (3P+N+T), 220/230V 3~ (3P+T) — 50/60Hz
• Horloge : 24 h avec pas de 15 minutes
• Connexions : télécommande pompe (run/stop) et auxiliaires (détecteur froid, contrôle de niveau)
• Documentation fournie : schéma électrique, schéma de câblage, instructions d’installation
• Certifications et accessoires : certificat CE, presse-étoupes, vis et chevilles (4)
• Protections internes : protection magnétothermique réglable 1,6–10 A ; contacteur
• Mode de commande : 3 positions — Auto / 0 / Manuel
• Références disponibles : 25717 (Type A), 25718 (Type B), 25719 (Type C), 25720 (Type D)
