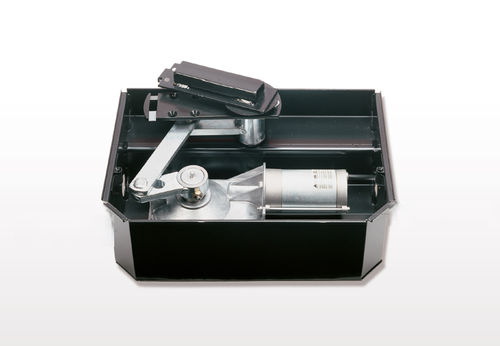

Automatisme pour portail battant EM 73N

pour portillonmoteur à chaînebattant

Présentation
Opérateur électromécanique enterré conçu pour une installation discrète sur portails battants résidentiels. Préserve l'esthétique du portail tout en offrant une motorisation 24 V. Référence produit : 41060/001.

Principaux avantages

• L'installation sous talon rend le système invisible et conserve le style d'origine du portail.
• Tension de service 24 V assurant une sécurité électrique accrue.
• Sécurité anti-écrasement réglable via l'unité de commande électronique T4 POWER ; tôle traitée par cataphorèse pour la corrosion.
• Caisson autoportant et système de leviers électro-zingue pour la protection contre la corrosion. Angle d'ouverture standard 110°.
• Levier séparé optionnel pour une ouverture à 140° ; pignon-chaîne optionnel pour ouverture jusqu'à 180°.
• Système de ralenti optionnel permettant un mouvement rapide en course avec approche douce à l'ouverture et à la fermeture, éliminant chocs et rebonds.
• Dispositif de commande manuelle d'urgence SB73 disponible ; serrure à clé optionnelle empêchant l'actionnement accidentel de la pédale de déverrouillage d'urgence, actionnable depuis l'intérieur et l'extérieur du portail.

Données techniques
ALIMENTATION PRINCIPALE : 230 V - 50 Hz
ALIMENTATION MOTEUR : 24 V cc
ANGLE D'OUVERTURE : 110°, 140°, 180°
LIMITES D'APPLICATION (LARGEUR / POIDS) : 1,8 m / 400 kg ; 3,5 m / 200 kg*
DEGRÉ DE PROTECTION : IP67
PUISSANCE ABSORBÉE : 200 W
INTENSITÉ ABSORBÉE : 10 A
COUPLE NOMINAL : 280 Nm
TEMPÉRATURE DE FONCTIONNEMENT : -20° à +70° C
TEMPS D'OUVERTURE 110° : 20 s
RALENTISSEMENT : Optionnel
POIDS DE L'OPÉRATEUR : 9 kg
(* Serrure électrique nécessaire pour vantaux supérieurs à 1,8 m.)

Caractéristiques / spécifications techniques

• Alimentation principale : 230 V - 50 Hz
• Alimentation moteur : 24 V cc
• Couple nominal : 280 Nm
• Puissance absorbée : 200 W
• Intensité absorbée : 10 A
• Degré de protection : IP67
• Plage de température de fonctionnement : -20° à +70° C
• Angle d'ouverture standard : 110° (140° optionnel avec levier séparé ; jusqu'à 180° avec pignon-chaîne)
• Temps d'ouverture 110° : 20 s
• Poids de l'opérateur : 9 kg
• Limites d'application (largeur/poids) : 1,8 m / 400 kg ; 3,5 m / 200 kg (serrure électrique requise pour vantaux > 1,8 m)
• Options : système de ralentissement, levier séparé (140°), pignon-chaîne (180°), déverrouillage manuel SB73, serrure à clé pour pédale de déverrouillage d'urgence
