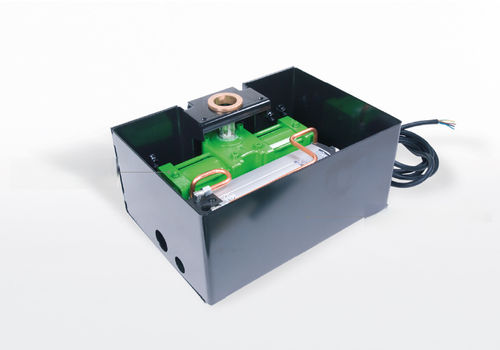

Automatisme pour portail battant ZT 71

pour portillonbattant

Présentation
Motorisation hydraulique compacte enterrée pour portails battants, destinée aux installations résidentielles et en copropriété. Modèle ZT 71. Code interne : 41056/002-004.

Caractéristiques

• Niveau sonore très faible grâce au frein hydraulique qui ralentit le portail lors de l'ouverture et de la fermeture pour éviter le rebond et les chocs.
• L'installation enterrée préserve le style et l'esthétique du portail.
• Système anti-écrasement via des vannes de dérivation très sensibles, calibrées à l'installation ; la pression hydraulique est coupée immédiatement en cas de détection d'obstacle.
• Boîtier autoportant facilitant la maintenance : le vérin est accessible en retirant la plaque inox sans démonter le vantail.
• Dispositif de déverrouillage manuel pour manœuvrer le portail en cas de coupure électrique.

Unité de contrôle - Données techniques

• Types d'unité de contrôle : B5, SF5
• Alimentation : monophasé 230 V - 50 Hz
• Largeur maxi du vantail : B5 = 2,0 m ; SF5 = 4,0 m
• Degré de protection : IP54
• Puissance absorbée : 250 W
• Température de fonctionnement : -20° à +70° C
• Débit pompe (Lt/min) : 0,75 (B5), 0,75 (SF5)
• Pression maximale de service : 40 Bar
• Type d'huile : AprimOil
• Poids de l'unité de contrôle avec huile : 5 kg
• Quantité d'huile unité de contrôle : 1 Lt

Vérin - Données techniques

• Angle utile de fonctionnement : 110° max.
• Masse maximale du vantail : 800 kg
• Vitesse angulaire pompe à 0,6 Lt/min : 6°/s
• Vitesse angulaire pompe à 0,75 Lt/min : 7°/s
• Couple nominal : 410 Nm
• Poids avec huile : 12 kg
• Quantité d'huile : 1 Lt
• Type d'huile : AprimOil

Spécifications techniques

• Modèle : ZT 71
• Code interne : 41056/002-004
• Application : motorisation hydraulique enterrée pour portails battants (résidentiel et copropriété)
• Unités de contrôle : B5, SF5
• Alimentation : monophasé 230 V - 50 Hz
• Largeur maxi vantail : B5 = 2,0 m ; SF5 = 4,0 m
• Degré de protection : IP54
• Puissance absorbée : 250 W
• Plage de température : -20° à +70° C
• Débit pompe (unité de contrôle) : 0,75 Lt/min
• Pression maximale : 40 Bar
• Type d'huile : AprimOil
• Poids unité de contrôle avec huile : 5 kg ; quantité d'huile : 1 Lt
• Angle utile (vérin) : 110° max.
• Masse maxi vantail (vérin) : 800 kg
• Vitesses angulaires (vérin) : 6°/s à 0,6 Lt/min ; 7°/s à 0,75 Lt/min
• Couple nominal (vérin) : 410 Nm
• Poids vérin avec huile : 12 kg ; quantité d'huile : 1 Lt
