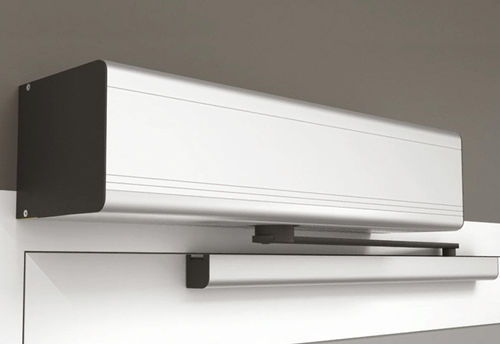

Automatisme pour porte battante OVER series

pour porteà batterie rechargeablebattant

Produit
OVER / OVER HEAVY / OVER EVO (42605/001-002-003) – automatisme pour portes battantes intérieures, conçu pour un usage continu ; adapté aux vantaux jusqu'aux masses maximales indiquées (voir spécifications).

Présentation
Systèmes d'automatisation pour portes battantes intérieures avec commande à encodeur pour une gestion précise du moteur et de l'état de la porte. Variantes : OVER, OVER HEAVY et OVER EVO. L'OVER EVO propose ouverture motorisée et fermeture assistée par ressort pour garantir une fermeture sûre en cas de coupure de courant. Option moteur brushless disponible pour une meilleure durabilité et une maintenance réduite.

Principales fonctions et dispositifs de sécurité

• Commande à encodeur pour une gestion précise du moteur et de l'état du vantail
• DETECTION D'OBSTACLE (via encodeur) : arrête et/ou inverse le mouvement du vantail en cas d'obstacle
• Mode ouverture d'URGENCE : en cas de coupure de courant, le système peut placer la porte en OUVERT et STOP ou permettre un fonctionnement continu avec batterie de secours optionnelle
• PUSH & GO : reconnaît la poussée manuelle du vantail et permet l'ouverture
• OVER et OVER HEAVY : ouverture et fermeture motorisées ; OVER EVO : ouverture motorisée et fermeture assistée par ressort (fermeture sûre en cas de coupure)

Données techniques (tableau)
ALIMENTATION — OVER : (non spécifié) ; OVER HEAVY : 100/240 V - 50/60 Hz ; OVER EVO : (non spécifié)
ALIMENTATION MOTEUR — OVER : (non spécifié) ; OVER HEAVY : 24 V ; OVER EVO : (non spécifié)
ALIMENTATION ACCESSOIRES — OVER : (non spécifié) ; OVER HEAVY : 12 V cc - 1A max. ; OVER EVO : (non spécifié)
COUPLE D'ENTRAÎNEMENT — OVER : 20 Nm ; OVER HEAVY : 40 Nm ; OVER EVO : 23 Nm
MASSE MAX. APPLICABLE AU VANTAIL — OVER : 200 kg ; OVER HEAVY : 300 kg ; OVER EVO : 220 kg
PUISSANCE ABSORBÉE — OVER : 40 W ; OVER HEAVY : 70 W ; OVER EVO : 70 W
LARGEUR MAX. DU VANTAIL — OVER : L=1200 mm ; OVER HEAVY : L=1500 mm ; OVER EVO : L=1200 mm
FRÉQUENCE D'UTILISATION — OVER : (non spécifié) ; OVER HEAVY : S3 = 100% - continu ; OVER EVO : (non spécifié)
ANGLE D'OUVERTURE — OVER : (non spécifié) ; OVER HEAVY : 100° max. ; OVER EVO : (non spécifié)
DETECTION D'OBSTACLE — OVER : (non spécifié) ; OVER HEAVY : EYES réglables ; OVER EVO : (non spécifié)
VITESSE MAX. D'OUVERTURE — OVER : (non spécifié) ; OVER HEAVY : 2-6 s ; OVER EVO : (non spécifié)
TEMPERATURE DE FONCTIONNEMENT — OVER : (non spécifié) ; OVER HEAVY : -15° C / +50° C ; OVER EVO : (non spécifié)
BATTERIE D'URGENCE — OVER : (non spécifié) ; OVER HEAVY : OPTIONNELLE ; OVER EVO : (non spécifié)
DEGRÉ DE PROTECTION — OVER : (non spécifié) ; OVER HEAVY : IP20 ; OVER EVO : (non spécifié)
CERTIFICATION — OVER : (non spécifié) ; OVER HEAVY : EN16005 ; OVER EVO : (non spécifié)

Informations complémentaires
L'encodeur permet une détection d'obstacle précise et un contrôle fin des mouvements. Batterie d'urgence en option pour maintenir le fonctionnement en cas de coupure. La fonctionnalité PUSH & GO facilite l'ouverture manuelle. La fermeture par ressort de l'OVER EVO assure une fermeture sûre même en cas de coupure de courant.

Caractéristiques / spécifications techniques

• Série : OVER / OVER HEAVY / OVER EVO
• Codes modèles : 42605/001-002-003
• Masse max. applicable au vantail : OVER 200 kg ; OVER HEAVY 300 kg ; OVER EVO 220 kg
• Couple d'entraînement : OVER 20 Nm ; OVER HEAVY 40 Nm ; OVER EVO 23 Nm
• Puissance absorbée : 40 W (OVER), 70 W (OVER HEAVY / OVER EVO)
• Alimentation moteur (OVER HEAVY) : 24 V
• Alimentation accessoires (OVER HEAVY) : 12 V cc - 1A max.
• Largeur max. vantail : OVER L=1200 mm ; OVER HEAVY L=1500 mm ; OVER EVO L=1200 mm
• Fréquence d'utilisation (OVER HEAVY) : S3 = 100% - continu
• Angle d'ouverture (OVER HEAVY) : jusqu'à 100° max.
• Temps max. d'ouverture (OVER HEAVY) : 2-6 s
• Température de fonctionnement (OVER HEAVY) : -15° C / +50° C
• Degré de protection (OVER HEAVY) : IP20
• Certification (OVER HEAVY) : EN16005
• Fonctions : commande à encodeur, détection d'obstacle, mode ouverture d'urgence, batterie d'urgence optionnelle, PUSH & GO
• Détails des variantes : OVER et OVER HEAVY – ouverture et fermeture motorisées ; OVER EVO – ouverture motorisée et fermeture assistée par ressort (fermeture sûre en cas de coupure)
• Option moteur brushless pour une durabilité accrue et une maintenance réduite
