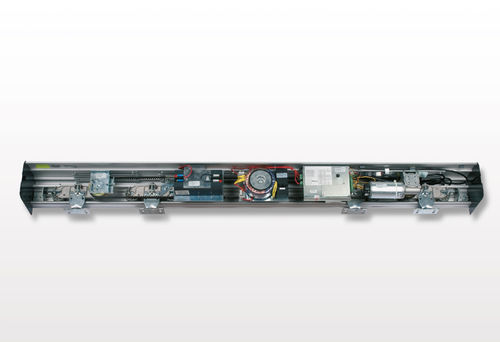

Automatisme pour porte coulissante WING series

coulissantmodulaireà batterie rechargeable

Présentation du produit
Système d'automatisation pour portes coulissantes offrant un mouvement fluide, précis et silencieux. La série Wing/Slim (WING NK, WING NK H150, SLIM SNK) propose des actionneurs modulaires pour portes coulissantes commerciales et industrielles, couvrant des usages de moyen-léger à lourd, avec commande électronique auto-apprenante et fonctionnement d'urgence sur batterie.

Conception et fonctionnement
Caissons compacts en aluminium extrudé au design industriel. Les unités s'installent facilement sans travaux de maçonnerie et nécessitent peu de réglages. L'électronique intelligente facilite la mise en service, simplifie la maintenance et intègre la gestion de la sécurité.

Transmission et caractéristiques mécaniques
Courroie crantée HPPD en caoutchouc renforcée par fibre de verre et revêtement antidérapant. Chariots modulaires avec grandes roues en nylon renforcé circulant sur rails en demi-section, équipés de systèmes anti-déraillement, anti-basculement et d'équilibrage de charge. Moteur réducté DC réversible avec commande PWM et encodeur optique 2 canaux pour un contrôle précis de position et de vitesse. Fonctions auto-apprenantes (course, poids du vantail, force et distance de freinage) et alimentation secours sur batterie. Capots profils aluminium en naturel, anodisé argent ou anodisé noir.

Modèles

• WING NK – automatisme réversible monophasé pour portes coulissantes ; pour commerces, supermarchés et bureaux à fort trafic ; charges moyennes à lourdes.
• WING NK H150 – nouvel automatisme réversible monophasé ; pour applications à fort trafic et charges lourdes (jusqu'à 150 kg par vantail selon cycles).
• SLIM SNK – automatisme réversible monophasé pour trafic moyen ; adapté aux charges moyennes à légères.

Performances et capacités

• WING NK : usage intensif (4 cycles/min.) — 2 vantaux : 100 kg chacun ; 1 vantail : 150 kg. Usage continu (6 cycles/min.) — 2 vantaux : 80 kg chacun ; 1 vantail : 130 kg.
• WING NK H150 : usage intensif (4 cycles/min.) — 2 vantaux : 150 kg chacun ; 1 vantail : 150 kg. Usage continu (6 cycles/min.) — 2 vantaux : 130 kg chacun ; 1 vantail : 150 kg.
• SLIM SNK : usage non intensif (<3 cycles/min.) — 2 vantaux : 70 kg chacun ; 1 vantail : 100 kg. Usage intensif (4 cycles/min.) — 2 vantaux : 50 kg chacun ; 1 vantail : 70 kg.

DONNÉES TECHNIQUES
Modèles : WING NK 1 / WING NK 2 | WING NK H150 1 / WING NK H150 2 | SLIM SNK 1 / SLIM SNK 2

CARACTÉRISTIQUES GÉNÉRALES
ALIMENTATION AUTOMATISME : - | Mono 230 Vac (+/- 10%) – 50 Hz | -
ALIMENTATION MOTEUR : - | 24 Vdc avec transformateur toroïdal haute performance | -
ALIMENTATION ACCESSOIRES : 24 Vcc/Vca | 24 Vcc/Vca | 24 Vcc/Vca
PLAGE DE TEMPÉRATURE D'UTILISATION : -20°+60° C | -20°+60° C | -10°+60° C
PUISSANCE INSTALLÉE (MAX.) : 300 W | 300 W | 130 W

DIMENSIONS (HxP) mm : 152x172 | 152x172 | 152x172
LONGUEUR DE RAIL MIN./MAX. mm : 1810-6010 | 1810-6010 | 1810-5410
OUVERTURE MIN./MAX. mm : 850-2950 | 850-2950 | 850-2650

CAPACITÉ DE CHARGE VANTAIL (kg)
CHARGE MAX. : 100×1 100×2 | 150×1 150×2 | 100×1 70×2

VITESSE (cm/s)
OUVERTURE : 11-75 (1 vantail) / 22-150 (2 vantaux) | 11-75 (1 vantail) / 22-150 (2 vantaux) | 40-60 / 80-120
FERMETURE : 11-75 (1 vantail) / 22-150 (2 vantaux) | 11-75 (1 vantail) / 22-150 (2 vantaux) | 11-50 / 22-100
VITESSE D'APPROCHE : 6 | 6 | 6

Caractéristiques / spécifications techniques

• Série : Wing/Slim (WING NK, WING NK H150, SLIM SNK)
• Alimentation automatisme : 230 Vac mono (+/-10%) selon variantes
• Alimentation moteur : 24 Vdc (transformateur toroïdal sur certaines versions)
• Alimentation accessoires : 24 Vcc/Vca
• Plage de température : -20° à +60° C (selon modèle)
• Puissance installée (max) : jusqu'à 300 W (selon modèle)
• Profil : 152 × 172 mm
• Longueur de rail : 1810–6010 mm (selon modèle)
• Ouverture : 850–2950 mm (selon modèle)
• Charge maxi : jusqu'à 150 kg/vantail pour WING NK H150 ; SLIM SNK capacités réduites
• Transmission : courroie crantée HPPD renforcée en fibre de verre ; chariots modulaires à 3 roues sur roues en nylon renforcé
• Fonctions auto-apprenantes et alimentation secours sur batterie
• Sécurité : entrée cellule, bouton d'urgence, détection adaptative d'obstacles
