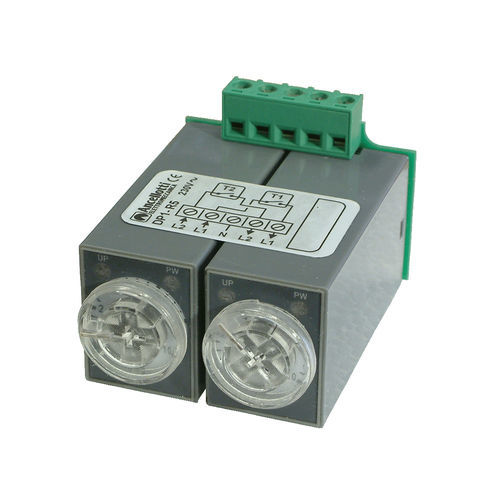

Unité de contrôle pour installation domotique DP1

Caractéristiques :

• Fonction commande à homme-présent : il est nécessaire de maintenir le bouton enfoncé jusqu'à atteindre l'ouverture ou la fermeture souhaitée.
• Compatible avec les systèmes de domotique.
• Équipé de 2 molettes de réglage (0-10 s) pour gérer le décalage des vantaux à l'ouverture et à la fermeture.
• Alimentation et commande par boutons : 230 VAC.
• La centrale peut être logée dans une boîte d'encastrement, dans une boîte de dérivation ou à l'intérieur du boîtier de verrouillage.
• Dimensions carte électronique : 46 x 60 x h38 mm.
• Dimensions externes boîtier : 55 x 67 x h42 mm.

Documentation :
Schéma technique disponible : "Schema Centralina DP1-R5" (PDF, 118 KB).

Boîte de dérivation :
Logement dans la boîte de dérivation d'encastrement GW48003. Dimensions externes LxHxP (mm) : 118 x 96 x 70. Cette solution rend l'installation pratique et accessible.

Boîte d'encastrement :
Logement dans la boîte d'encastrement BT 504E (dimensions : 133 x 74 x 53,5 mm) avec 2 extensions BT 504ESE (adaptateurs pour augmenter de 2 cm la profondeur de la boîte d'encastrement). Dimensions finales : 133 x 74 x 73,5 mm. Cette solution permet de placer la centrale directement dans la boîte des boutons-poussoirs.

Logement interne :
Logement à l'intérieur du boîtier de verrouillage. Dimensions externes du boîtier : 55 x 67 x h42 mm. (Uniquement si la longueur du boîtier de verrouillage le permet.)

Caractéristiques techniques :

• Modèle : DP1
• Fonction : commande à homme-présent
• Compatibilité : systèmes de domotique
• Réglages : 2 molettes de réglage, plage 0-10 secondes (gestion du décalage des vantaux à l'ouverture et à la fermeture)
• Alimentation et commande boutons : 230 VAC
• Dimensions carte électronique : 46 x 60 x h38 mm
• Dimensions externes boîtier : 55 x 67 x h42 mm
• Logement boîte de dérivation GW48003 : 118 x 96 x 70 mm
• Logement boîte d'encastrement BT 504E : 133 x 74 x 53,5 mm (avec 2 extensions BT 504ESE profondeur finale 73,5 mm)
• Documentation technique disponible : Schema Centralina DP1-R5 (PDF, 118 KB)
