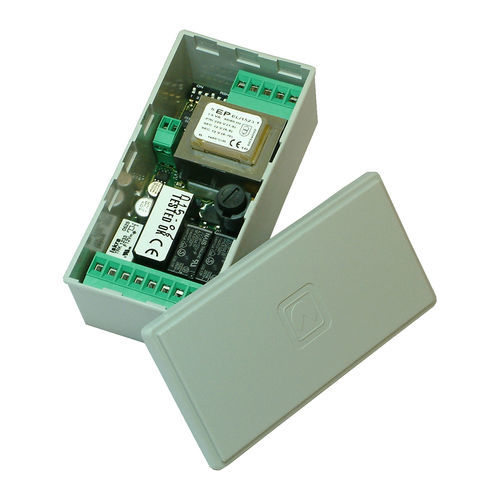

Unité de contrôle pour installation domotique C/C

centrale

Caractéristiques

• Permet d'ouvrir et fermer simultanément l'ensemble des fermetures grâce à une commande centralisée.
• Compatible avec les systèmes domotiques.
• Dispose de 6 interrupteurs DIP pour gérer le décalage des vantaux et le temps de travail.
• Alimentation 230 VAC et commande des boutons en basse tension.
• La centralina peut être logée dans une boîte encastrée ou alternativement à l'intérieur de l'actionneur.
• Dimensions de la carte électronique : 47 x 102 x h35 mm.
• Dimensions externes du boîtier : 55 x 108 x h42 mm.

Schéma électrique
Schéma identifié comme "Schema Centralina CC-T6" (PDF, 188 KB).

Boîte de dérivation
Logement dans boîte de dérivation encastrée modèle GW48003. Dimensions externes LxHxP (mm) : 118 x 96 x 70. Cette solution rend l'installation pratique et accessible.

Boîte encastrée
Logement dans boîte encastrée BT 504E (dimensions : 133 x 74 x 53,5 mm) avec 2 extensions BT 504ESE (adaptateurs pour augmenter la profondeur de la boîte de 2 cm). Dimensions finales : 133 x 74 x 73,5 mm. Cette solution permet de positionner la centralina directement dans la boîte des boutons.

Logement interne
Logement à l'intérieur de l'actionneur. Dimensions externes du boîtier : 55 x 108 x h42 mm. N.B. uniquement si la longueur de l'actionneur le permet.

Caractéristiques techniques / spécifications

• Type : centralina de commande automatique pour fermetures (Centralina C/C).
• Compatibilité : systèmes domotiques.
• Alimentation : 230 VAC ; commande boutons en basse tension.
• Commandes : 6 interrupteurs DIP pour le décalage des vantaux et le temps de travail.
• Dimensions carte électronique : 47 x 102 x h35 mm.
• Dimensions boîtier externe : 55 x 108 x h42 mm.
• Options de logement : boîte de dérivation GW48003 (118 x 96 x 70 mm) ; boîte encastrée BT 504E avec 2 extensions BT 504ESE (dimensions finales 133 x 74 x 73,5 mm) ; logement interne dans l'actionneur (si l'espace le permet).
• Document technique disponible : Schéma Schema Centralina CC-T6 (PDF, 188 KB).
