Vanne de contrôle des eaux Q-Penstock HD

Présentation

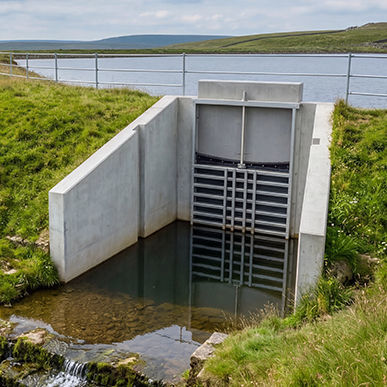

ACO Q-Penstock assure l'isolement contrôlé et la régulation des débits pour les systèmes de gestion des eaux de surface et des inondations. Convient aux réseaux d'eaux usées domestiques et unitaires pour le stockage hors ligne, la maîtrise des rejets vers les cours d'eau ou l'isolement de tronçons pour maintenance. Conçu pour durer en environnements agressifs afin de réduire le coût de possession pour les exploitants.

Construction et étanchéité
Corps en HDPE léger avec renfort en acier inoxydable 316L pour faciliter la manutention et résister à la corrosion. Une porte courbe à déplacement vertical avec joint EPDM haute performance assure une fermeture étanche, minimise les fuites et réduit le risque d'obstruction.

Options produit

• ACO Q-Penstock HD
• ACO Q-Penstock SD

Points techniques (présentés sur la page)

• Conception murale (autres options de montage disponibles)
• Fabrication en HDPE avec renfort inox 316L
• Porte courbe à déplacement vertical avec joint EPDM
• Conçu pour les systèmes d'eaux de surface et d'assainissement (eaux usées et unitaires)
• Construction adaptée aux environnements agressifs et longue durée de vie

Configurations et options

• Situation avec tige montante
• Différents entraînements manuels et électriques
• Pénstocks de grande capacité et haute pression sur demande
• Ouvertures carrées, rectangulaires ou ovoïdes
• Pénstock de seuil à ouverture vers le bas
• Montage par manchon ou par bride

Téléchargements disponibles
La documentation produit est disponible pour ACO Q-Penstock HD et ACO Q-Penstock SD (brochures techniques et fichiers DWG/PDF listés sur la page).

Caractéristiques / spécifications techniques

• Matériaux : corps en HDPE avec renfort en acier inoxydable 316L
• Joint : joint EPDM haute performance
• Durée de vie prévue : 50 ans (déclarée)
• Normes : Conforme à BS7775 (les deux variantes) ; certaines variantes réfèrent à DIN-19569-4 classe 4
• Tailles standard disponibles (plage indiquée) : DN 100–1500 mm (une variante) et DN 100–600 mm (autre variante)
• Hauteur maximale de colonne d'eau : 5 mCE (des deux côtés) indiquée pour une configuration ; 3 mCE (des deux côtés) pour l'autre
• Montage : montage mural (autres options de montage référencées)
