Système à rabat en métal VALVE HD

Présentation du produit

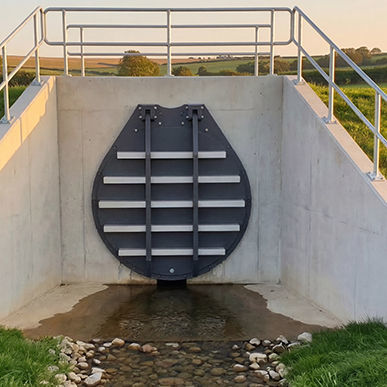

Le ACO Q-Flap Valve est un clapet anti-retour à battant, léger et conçu pour permettre l'évacuation libre des eaux tout en empêchant les retours d'eau. Monté sur une paroi ou une tête de déversement, il est généralement installé au-dessus de la ligne d'eau aux exutoires, là où un contrôle unidirectionnel fiable est essentiel.

La battante actionnée par gravité s'ouvre rapidement sous l'effet de l'écoulement sortant et se referme automatiquement dès que la charge d'eau change, aidant à protéger les réseaux contre les submersions marines, les montées de cours d'eau et les inondations. Son action fluide et réactive favorise un écoulement libre sans piéger les débris, réduisant le risque d'envasement et maintenant les canalisations dégagées dans le temps. Avec une construction en HDPE durable, le ACO Q-Flap Valve offre des performances à long terme dans les environnements exigeants de drainage, d'eaux usées et d'exutoires côtiers, avec un entretien minimal requis.

Caractéristiques

• Stabilité aux UV pour usage extérieur : Protection élevée contre les UV pour des performances durables en exposé.
• Conçu pour les environnements sévères : Corps en HDPE de haute qualité avec composants SS316L (uniquement Q-Flap HD) pour une excellente résistance à la corrosion et aux produits chimiques.
• Longue durée de vie : Conçu pour une durée d'usage de 50 ans avec un entretien réduit.
• Étanchéité réparable : Joint lèvre en EPDM remplaçable facilement si nécessaire.

Avantages

• Léger et facile à manipuler : La construction en HDPE réduit le poids, facilitant et sécurisant l'installation.
• Arrêt automatique des refoulements : La vanne s'ouvre avec l'écoulement sortant et se ferme de manière sûre pour empêcher le reflux et les inondations.
• Fonctionnement propre et efficace : L'ouverture rapide limite l'envasement et l'accumulation de saletés dans la conduite. L'angle d'ouverture limité empêche également que la battante reste coincée en position ouverte.

Options / Variantes
ACO Q-Flap Valve HD

• Infos techniques : Montage mural (autres options disponibles).
• Colonne d'eau permanente : 1 Mwc (au-dessus de l'ouverture).
• Colonne d'eau sur 72 heures : 5 Mwc (à partir du niveau d'égout).
• Tailles standards disponibles : DN 100-2000M.
• Conception pour 50 ans de durée de vie.
• Charnière à construction soudée.
• Renfort en acier inoxydable DN 400 inclus.
• Possibilité de réalisations sur mesure.

ACO Q-Flap Valve SD

• Infos techniques : Montage mural (autres options disponibles).
• Colonne d'eau permanente : 1 Mwc (au-dessus de l'ouverture).
• Colonne d'eau sur 72 heures : 5 Mwc (à partir du niveau d'égout).
• Tailles standards disponibles : DN 100-500M.
• Installation plus rapide : seulement quatre points de fixation.
• Construction boulonnée.

Autres options de montage

• Montage mural avec un angle de 10°.
• Raccordement par bride.
• Embout mâle (spigot) pour connexion par socket/coupleur ou insertion dans une canalisation existante.
• Moments d'ouverture de la battante ajustables sur demande.

Spécifications techniques

• Modèle : Q-Flap Valve (variantes HD et SD).
• Matériau : HDPE (corps) ; composants SS316L sur la variante Q-Flap HD le cas échéant.
• Joint : Joint lèvre EPDM remplaçable.
• Durée de vie conçue : 50 ans (ingénierie).
• Fonctionnement : Battante actionnée par gravité pour flux unidirectionnel ; ouverture rapide et fermeture automatique ; angle d'ouverture limité pour réduire le risque de blocage en position ouverte.
• Montage : Montage mural ou en tête de paroi ; plusieurs options de fixation (angle, bride, spigot).
• Charnière/Construction : Charnière soudée (HD) ; construction boulonnée (SD).
• Renfort : Renfort en acier inoxydable DN 400 inclus sur la variante HD.
• Tailles standards : HD indiqué DN 100-2000M ; SD indiqué DN 100-500M.
• Performances en charge : Colonne d'eau permanente ~1 Mwc (au-dessus de l'ouverture) ; cote 72 heures jusqu'à ~5 Mwc (à partir du niveau d'égout) selon variantes.
• Installation : Conception légère pour une manutention et une installation facilitées ; la variante SD nécessite seulement quatre points de fixation pour un montage plus rapide.
• Applications : Drainage, eaux usées et protection des exutoires côtiers ; protection contre les submersions marines, les montées de rivière et les évènements d'inondation.
