Échangeur pour data center compact DCA

avec efficacité énergétique

Aperçu

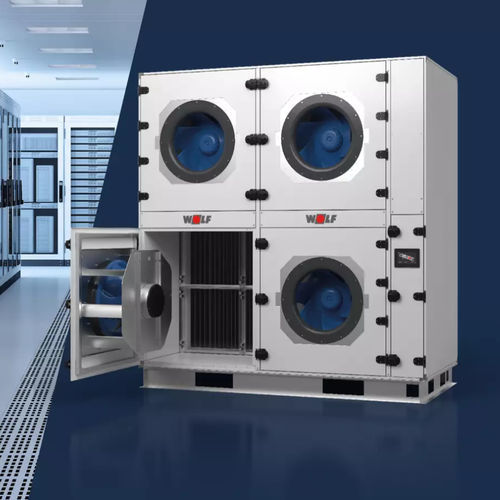

Le mur de ventilation DCA est une solution de refroidissement modulaire et évolutive pour centres de données d'entreprise, colocation et hyperscale. Chaque module offre jusqu'à 500 kW de puissance frigorifique et est conçu pour des densités de racks en augmentation. Les unités compactes s'installent à l'extérieur de la salle serveurs dans le couloir technique et fonctionnent sans distribution d'air sur dalle surélevée. De grands échangeurs à haute efficacité permettent une dissipation de chaleur IT économe en espace et en énergie.

Performance et efficacité
L'agencement optimisé des composants, la faible résistance au flux d'air et une gestion séquentielle intelligente réduisent la consommation d'énergie par rapport aux solutions standard. De grandes surfaces d'échange avec espacement de pales optimisé et moteurs EC classe IE5 avec PFC actif assurent des performances thermiques élevées avec une faible consommation électrique.

Caractéristiques fonctionnelles clés

• Capacité de refroidissement : jusqu'à 500 kW par unité
• Installation à l'extérieur de la salle serveurs dans le couloir technique ; aucune dalle surélevée requise
• Grands échangeurs haute efficacité pour une dissipation fiable de la chaleur
• Conception d'écoulement optimisée réduisant les pertes de pression
• Moteurs EC classe IE5 avec PFC actif
• Vanne de régulation 2 voies indépendante de la pression (PICV) pour un débit et un transfert thermique stables
• Agencement des composants optimisé et faible résistance au flux d'air

Installation, modularité et logistique
Les modules DCA peuvent être installés côte à côte ou empilés verticalement pour augmenter la capacité et intégrer la redondance. La largeur des unités respecte les dimensions Euro-palette pour un transport à forte densité. Les unités sont préassemblées en usine pour réduire le temps d'installation sur site ; des fourreaux pour chariot élévateur facilitent la manutention.

Exploitation et contrôle

• Chaque unité comprend un coffret de commande intégré ; coffret externe en option
• Système de contrôle entièrement intégré et câblé, testé et préconfiguré en usine
• Options de contrôle avancées : régulation de pression constante (côté air) basée sur ΔT-variable vitesse d'air ou configuration individuelle
• Prise en charge de BACnet IP, BACnet MS/TP (via module), Modbus RTU/TCP/IP et interfaces RS
• Modes de fonctionnement maître/esclave ou équipe ; options de programmation individuelles

Maintenabilité et service
L'accès complet pour maintenance se fait via la porte ventilateur depuis le couloir technique, permettant d'effectuer toutes les opérations sans entrer dans la salle serveurs. Éléments : charnières renforcées, mécanisme d'arrêt de sécurité intégré et remplacement rapide des filtres via la porte ventilateur, conçus pour limiter les coûts de maintenance sur le cycle de vie.

Conformité centre de données et fiabilité

• Intégrité structurelle et qualité testées selon DIN EN 1886
• Conforme à EN 50600 / ISO/IEC 22237 / ASHRAE TC 9.9
• Ventilateurs spécialisés pour centres de données avec PFC actif
• Performance des ventilateurs certifiée selon ISO 5801
• Alimentation UPS de secours pour le système de contrôle
• Double alimentation (double feed) pour une fiabilité opérationnelle maximale
• Option FAT (Factory Acceptance Test) incluant tests fonctionnels et d'intégration BMS

Points forts / Avantages produit

• Système de fan wall modulaire pour un refroidissement évolutif en centre de données
• Grandes surfaces d'échange pour un transfert thermique efficace
• Temps d'installation réduit grâce au préassemblage en usine et à la préparation Plug&Play
• Configuration côte à côte ou empilable pour capacité évolutive et redondance
• Écran tactile 7" pour exploitation et supervision locale

Avantages opérationnels illustrés (points clés)

• Aucune dalle surélevée requise — refroidissement performant sans plancher technique
• Maintenance aisée — toutes les opérations peuvent être réalisées depuis le couloir technique
• Gestion thermique optimisée — prise en charge du confinement de l'allée chaude et recirculation de l'air chaud
• Distribution efficace de l'air froid — répartition uniforme de l'air frais dans l'allée froide via les fan walls

Caractéristiques / spécifications techniques

• Nom du modèle : DCA
• Capacité de refroidissement : jusqu'à 500 kW par unité
• Technologie moteur : Moteurs EC classe IE5 avec PFC actif
• Contrôle : Coffret de commande intégré testé en usine ; supporte BACnet IP, BACnet MS/TP (via module), Modbus RTU/TCP/IP et interfaces RS
• Hydraulique : Vanne de régulation 2 voies indépendante de la pression (PICV)
• Installation : À l'extérieur de la salle serveurs dans le couloir technique ; côte à côte ou empilable verticalement ; fourreaux pour chariot élévateur pour manutention
• Maintenance : Accès complet via porte ventilateur ; charnières renforcées et arrêt de sécurité intégré ; remplacement rapide des filtres
• Normes & conformité : Testé DIN EN 1886 ; conforme EN 50600 / ISO/IEC 22237 / ASHRAE TC 9.9 ; performance ventilateur certifiée ISO 5801
• Fiabilité : Alimentation UPS pour le système de contrôle ; double alimentation (double feed)
• Options usine : Câblage intégré complet, préconfiguration, option FAT (Factory Acceptance Test)
