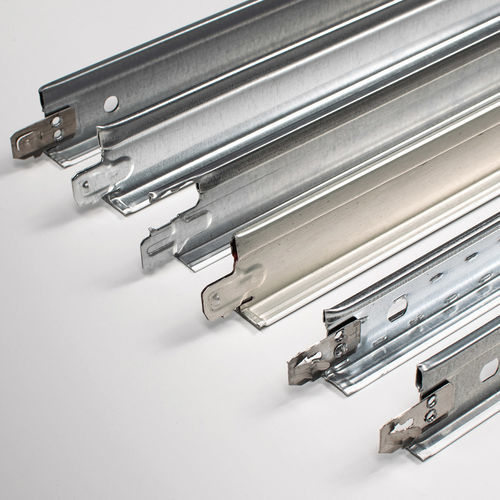

Structure pour plafond en acier galvanisé STRUTTURA A T

pour intérieurmodulaireEuroclasse A1

Présentation
Les structures en T pour contresoffits modulaires constituent le cœur de la gamme, disponibles en plusieurs versions incluant des systèmes de suspension antisismiques et démontables. Les produits sont marqués CE selon la norme EN 13964 et accompagnés d'une Déclaration de Performance (DoP) précisant la réaction au feu (EN 13501-1), le relargage de substances dangereuses, l'épaisseur, la charge, la limite d'élasticité, la durabilité et la classe de flexion. Le système peut atteindre une résistance au feu REI120 (EN 13501-2) en combinaison avec des panneaux en laine de roche ou fibres appropriés. Les produits contribuent aux crédits LEED selon une cartographie réalisée en collaboration avec TUV Italy.

Freccia

• Profil à recouvrement avec crochet "riportato" pour T24 et T15, conçu pour modules métriques (mm) et impériaux (inch).
• Le profil peut être assemblé et retiré sans détériorer le crochet en acier inoxydable "riportato".
• Production standard en acier galvanisé à chaud (EN 10346); autres aciers disponibles selon EN 10152 et EN 10169-1. Tolérances et épaisseurs contrôlées selon EN 10143 / EN 10131 lorsque applicable.

Caractéristiques techniques (Freccia)
Matériau structure: Acier galvanisé DX51D+Z100 MAC
Matériau revêtement: Acier prélaqué DX51D+Z100 MAC
Matériau crochet: Acier inoxydable
Raccordement entre profils: Porteur: crochet embouti "freccia"; Secondaires: crochet à clip
Couleur du revêtement: Prélaqué Blanc DONN-WHITE; Silver / Noir; Aluminium miroir
Poids structure: env. 1 Kg/m²
Charge moyenne: 52,3 N
Réaction au feu: Classe A1
Revêtement organique: Peinture polyester 25 μm
Charge de rupture: 281 N/mm²
Durabilité: Classe B
Classe de flexion: 1 (UNO) T24; 2 (DUE) T15
Emballage: Boîte en carton avec cerclage plastique
Classe d'exposition: A

X Seismic

• Profil à recouvrement avec crochet antisismique "riportato" pour T24 et T15.
• Caractéristique principale: crochet en acier inoxydable facilitant le montage et garantissant une fermeture solide pour la performance sismique.
• Production standard en acier galvanisé à chaud (EN 10346); autres aciers selon EN 10152 et EN 10169-1. Tolérances et épaisseurs contrôlées selon EN 10143 / EN 10131 lorsque applicable.

Caractéristiques techniques (X Seismic)
Matériau structure: Acier galvanisé DX51D+Z100 MAC
Matériau revêtement: Acier prélaqué DX51D+Z100 MAC
Matériau crochet: Acier inoxydable
Raccordement entre profils: Porteur: crochet "ricavato"; Secondaires: crochet "riportato"
Couleur du revêtement: Prélaqué Blanc DONN-WHITE; Silver / Noir; Aluminium miroir
Poids structure: env. 1 Kg/m²
Charge moyenne: 52,3 N
Réaction au feu: Classe A1
Revêtement organique: Peinture polyester 25 μm
Charge de rupture: 281 N/mm²
Durabilité: Classe B
Classe de flexion: 1 (UNO) T24; 2 (DUE) T15
Emballage: Boîte en carton avec cerclage plastique
Classe d'exposition: A

Classic Line

• Profil à recouvrement avec crochet "ricavato" pour T24 et T15; Classic Line propose un crochet renforcé pour solidité et résistance.
• Disponible en variantes acier et aluminium (Aluminium: alliage 3000H64; options prélaquées disponibles).
• Production standard en acier galvanisé à chaud (EN 10346); autres aciers selon EN 10152 et EN 10169-1. Tolérances et épaisseurs contrôlées selon EN 10143 / EN 10131 lorsque applicable.

Caractéristiques techniques (Classic Line)
Matériau structure: Acier galvanisé DX51D+Z100 MAC; Aluminium (alliage 3000H64)
Matériau revêtement: Acier prélaqué DX51D+Z100 MAC; Aluminium prélaqué (alliage 3000H64)
Raccordement entre profils: Porteur: crochet "ricavato"; Secondaires: crochet clip
Couleur du revêtement: Prélaqué Blanc DONN-WHITE; Silver / Noir; Aluminium miroir
Poids structure: env. 1 Kg/m²
Charge moyenne: 52,3 N
Réaction au feu: Classe A1
Revêtement organique: Peinture polyester 25 μm
Charge de rupture: 281 N/mm²
Durabilité: Classe B
Classe de flexion: 1 (UNO) T24; 2 (DUE) T15
Emballage: Boîte en carton avec cerclage plastique
Classe d'exposition: A

Baionetta

• Profil juxtaposé avec crochet "ricavato" pour T24, muni d'une bossage renforcé pour une plus grande solidité.
• Conçu pour modules métriques et impériaux.
• Production standard en acier galvanisé à chaud (EN 10346); autres aciers selon EN 10152 et EN 10169-1. Tolérances et épaisseurs contrôlées selon EN 10143 / EN 10131 lorsque applicable.

Caractéristiques techniques (Baionetta)
Matériau structure: Acier galvanisé DX51D+Z100 MAC
Matériau revêtement: Acier prélaqué DX51D+Z100 MAC
Matériau crochet: Crochet "ricavato" (portant et secondaire baionetta "ricavato")
Couleur du revêtement: Prélaqué Blanc DONN-WHITE; Silver / Noir; Aluminium miroir
Poids structure: env. 1 Kg/m²
Charge moyenne: 52,3 N
Réaction au feu: Classe A1
Revêtement organique: Peinture polyester 25 μm
Charge de rupture: 281 N/mm²
Durabilité: Classe B
Classe de flexion: 1 (UNO) T24; 2 (DUE) T15
Emballage: Boîte en carton avec cerclage plastique
Classe d'exposition: A

Caractéristiques / spécifications techniques

• Marquage CE selon EN 13964; Déclaration de Performance (DoP) disponible.
• Résistance au feu: REI120 atteignable en association avec panneaux d'appoint adaptés (EN 13501-2).
• Matériaux de structure: Acier galvanisé DX51D+Z100 MAC; variantes en acier prélaqué et aluminium (alliage 3000H64) selon versions.
• Matériaux des crochets: Crochets inox pour fonctions antisismiques/riportato; crochets "ricavato" pour connexions classiques.
• Revêtement: Prélaqué Blanc DONN-WHITE; Silver; Noir; Aluminium miroir; Peinture polyester 25 μm.
• Poids: env. 1 Kg/m².
• Charge moyenne: 52,3 N.
• Charge de rupture: 281 N/mm².
• Durabilité: Classe B.
• Réaction au feu: Classe A1.
• Classe de flexion: 1 (T24) et 2 (T15).
• Conditionnement: Boîte en carton avec cerclage plastique.
• Classe d'exposition: A.
